Zasobniki kablowe spełniają funkcję ochrony przed uszkodzeniami niezbędnego nadmiaru kabli światłowodowych układanych w rurociągach kablowych, dzięki ich dużej odporności mechanicznej i wytrzymałości na krótkotrwałe obciążenia zewnętrzne do 15 kN.

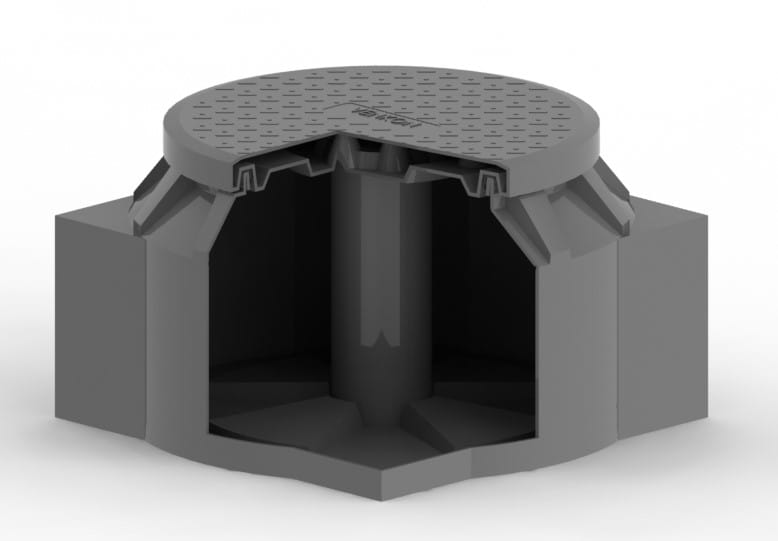

Zasobnik naprawczy VENKON ZK0 umożliwia wprowadzenie istniejącej rury z kablem do zasobnika bez konieczności przecinania kabla. Jest stosowany do montażu w sieciach telekomunikacyjnych jako zestaw naprawczy w miejscach przecięcia lub awarii kabla.
Warunki techniczne do zastosowania zasobnika:
- Zasobnik może być używany praktycznie w dowolnych miejscach instalacji rurociągu kablowego i jest przykrywany warstwą ziemi o standardowej wysokości 0,7 metra lub innej, zgodnie z instrukcją montażu.
- Umożliwia nałożenie na istniejącą rurę w kanalizacji teletechnicznej bez konieczności jej przecinania.
- Przy zamówieniu należy podać średnicę rury, na którą będzie instalowany zasobnik, ponieważ zasobniki są produkowane pod konkretną średnicę rury.
- Przed zasypaniem zasobnika należy go przykryć arkuszem folii, wystającym co najmniej o 200 mm poza obrys zasobnika. Na folii należy ułożyć odcinki taśmy ostrzegawczej stosowanej w danym rurociągu kablowym.
Opis techniczny zasobnika:
- Zasobniki kablowe mają formę pionowej skrzynki z okrągłym włazem.
- Pokrywa zasobnika spełnia normę PN-EN 124:2000 pod względem przenoszenia obciążenia 15 kN, co odpowiada klasie A15.
- Korpus zasobnika przenosi siłę z pokrywy oraz ciśnienie otaczającej ziemi, umożliwiając zarówno ruch pieszy, jak i ruch kołowy.
- Potwierdzeniem spełniania tych właściwości są raporty z badań wytrzymałościowych i certyfikat Centino CERT.
- Dopuszcza się stosowanie pokryw i włazów innych producentów pod warunkiem dopasowania geometrycznego oraz zgodności z normą PN-EN 124, a także klasy minimum A15.
- Wszelkie przypadki obciążeniowe, które nie zostały uwzględnione w raportach obliczeniowych, powinny być obliczone przez projektanta.
Pokrywa nie znajduje się w zestawie.
