Káblové šachty slúžia na ochranu prebytočných optických káblov uložených v káblových potrubiach vďaka ich vysokej mechanickej odolnosti a trvanlivosti proti krátkodobým vonkajším zaťaženiam až do 15 kN.
Opravná šachta VENKON ZK0 umožňuje zavedenie existujúcej rúry s káblom do šachty bez potreby prerušenia kábla. Používa sa na inštaláciu v telekomunikačných sieťach ako opravná sada na miestach prerušenia alebo poškodenia kábla.
Technické podmienky pre použitie šachty:
Šachta môže byť prakticky použitá na akomkoľvek mieste pre inštaláciu káblových potrubí a je pokrytá vrstvou zeminy o štandardnej výške 0,7 metra alebo inej výške podľa inštalačných pokynov.
Umožňuje prekrytie existujúcej rúry v telekomunikačnom kanalizačnom systéme bez potreby jej prerušenia.
Pri zadávaní objednávky by mal byť uvedený priemer rúry, na ktorú bude šachta inštalovaná, pretože šachty sú vyrábané pre konkrétny priemer rúry.
Pred zasypaním šachty by mala byť pokrytá fóliou, ktorá presahuje jej obrys minimálne o 200 mm. Na fóliu by mali byť položené úseky výstražnej pásky používanej v príslušnom káblovom potrubí.
Technický popis šachty:

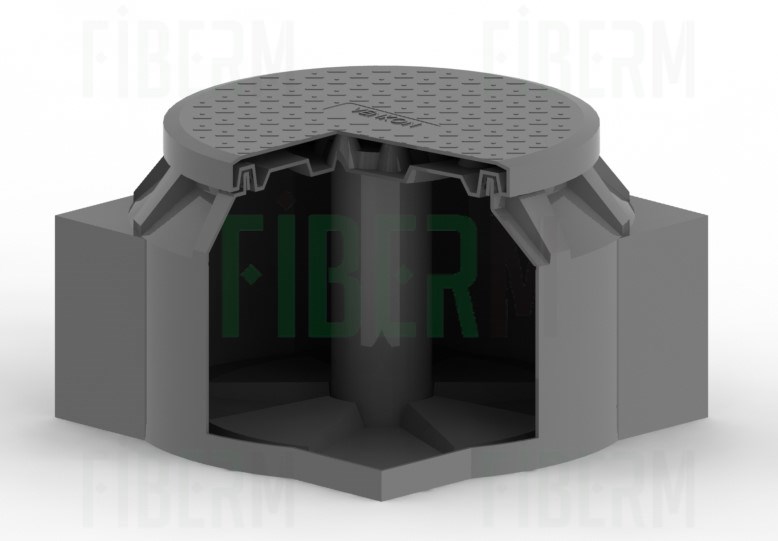

Káblové šachty majú tvar vertikálnej skrinky s kruhovým poklopom.
Poklop šachty zodpovedá norme PN-EN 124:2000 pre nosnosť 15 kN, čo zodpovedá triede A15.
Telo šachty prenáša silu z poklopu a tlak z okolitej zeminy, čo umožňuje peší aj vozidlový pohyb.
Správy z pevnostných skúšok a certifikát Centino CERT potvrdzujú zhodu s týmito vlastnosťami.
Použitie poklopov a viek od iných výrobcov je povolené, ak je zabezpečená geometrická kompatibilita a zhoda s normou PN-EN 124 a minimálne triedou A15. Akékoľvek zaťažovacie podmienky, ktoré neboli zohľadnené vo výpočtových správach, by mal vypočítať projektant.
