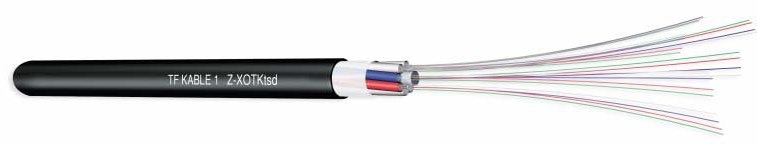

Kabel światłowodowy Tele-Fonika Z-XOTKtsd 24J (2x12) / 1,8 – wielotubowy, jednomodowy G.652D
Kabel Tele-Fonika Z-XOTKtsd 24J to zaawansowane rozwiązanie światłowodowe, stworzone do zastosowań w wymagających warunkach zewnętrznych. Dzięki wielotubowej konstrukcji oraz włóknom jednomodowym G.652D, zapewnia wysoką jakość transmisji i odporność na zakłócenia elektromagnetyczne. Jest to kabel w pełni dielektryczny, co pozwala na jego instalację w pobliżu linii elektroenergetycznych oraz w rurociągach teletechnicznych.
Wersja o średnicy tuby 1,8 mm cechuje się mniejszą średnicą zewnętrzną, co przekłada się na zmniejszony promień gięcia, niższą masę oraz łatwiejszą instalację w kanalizacji i rurociągach kablowych. Kabel został zaprojektowany do wdmuchiwania w mikrokanalizację o średnicach Ø32, Ø40, a także do instalacji w kanalizacji pierwotnej Ø110.
Najważniejsze cechy i zalety
Zaawansowana konstrukcja wielotubowa
- 24 włókna jednomodowe G.652D rozmieszczone w 2 aktywnych tubach po 12 włókien każda
- Centralny pręt FRP z włókna szklanego jako element wzmacniający
- Tuby wypełnione żelem hydrofobowym, chroniącym przed wilgocią i uszkodzeniami
- Dodatkowe tuby pełniące funkcję wypełniającą
Optymalna konstrukcja do łatwego montażu
- Zmniejszona średnica tuby (1,8 mm) obniża masę kabla i ułatwia instalację
- Minimalny promień gięcia mniejszy o 30% w porównaniu do standardowych kabli
- Lżejsza konstrukcja ułatwia wdmuchiwanie do rurociągów kablowych
- Zewnętrzna powłoka HDPE odporna na promieniowanie UV oraz warunki atmosferyczne
Doskonała jakość transmisji
- Włókna jednomodowe G.652D (9/125 µm) o niskiej dyspersji i minimalnych stratach sygnału
- Odporność na zakłócenia elektromagnetyczne dzięki w pełni dielektrycznej konstrukcji
- Idealne rozwiązanie do transmisji danych na duże odległości oraz sieci FTTH, FTTx, WAN

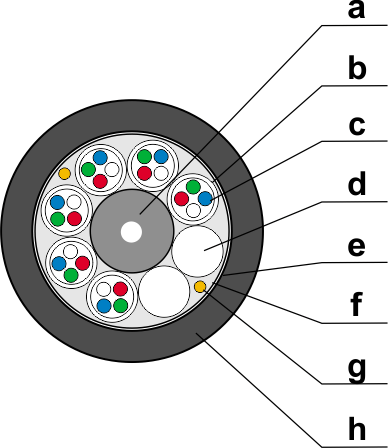

 | Budowa kabla Z-XOTKtsd
a: centralny element wytrzymałościowy dielektryczny pręt FRP w powłoce z polietylenu lub bez powłoki
b: tuba luźna tuba ze światłowodami wypełniona żelem hydrofobowym
c: włókno optyczne jednomodowe (J), G.652D
d: wkładka wkładka wypełniająca z polietylenu
e: ośrodek kabla ośrodek stanowią wszystkie tuby i wkładki owinięte wokół centralnego elementu wytrzymałościowego
f: uszczelnienie ośrodka suche
g: ripcord 2 nitki do rozcinania powłoki kabla
h: powłoka powłoka zewnętrzna czarna z polietylenu |
Specyfikacja techniczna
Podstawowe parametry
- Model: Z-XOTKtsd 24J (2x12) / 1,8
- Ilość włókien: 24 (jednomodowe)
- Rodzaj włókna: G.652D (9/125 µm)
- Ilość tub aktywnych: 2
- Ilość elementów wypełniających: 4
- Średnica tuby: 1,8 mm
- Średnica zewnętrzna kabla: 8 mm
- Masa kabla: 50 kg/km
Właściwości mechaniczne i środowiskowe
- Element wzmacniający: centralny pręt FRP
- Maksymalna siła ciągnienia:
- Dynamiczna: 1000 N
- Statyczna: 500 N
- Minimalny promień gięcia:
- Dynamiczny: 120 mm
- Statyczny: 160 mm
- Powłoka zewnętrzna: czarna, HDPE, odporna na UV
- Zakres temperatur:
- Instalacja: -15°C ÷ +60°C
- Praca: -40°C ÷ +70°C
- Rodzaj opakowania: bęben kablowy, zwrotny
Zastosowanie i przeznaczenie
- Instalacje światłowodowe w trudnych warunkach atmosferycznych
- Mikrokanalizacja światłowodowa (Ø32, Ø40), kanalizacja pierwotna (Ø110)
- Sieci FTTH, FTTx, WAN, MAN, ISP
- Instalacje w pobliżu linii energetycznych (pełna dielektryczność)
- Zastosowanie w telekomunikacji i transmisji danych na duże odległości
Dlaczego warto wybrać Tele-Fonika Z-XOTKtsd 24J?
Wysokiej jakości włókna jednomodowe (Sumitomo/Corning) zapewniają niskie tłumienie sygnału
Odporność na warunki atmosferyczne i promieniowanie UV
Wielotubowa konstrukcja poprawia trwałość i ochronę włókien
Łatwa instalacja dzięki kompaktowej budowie i niskiej masie
Idealny do wdmuchiwania w kanalizację teletechniczną
Kabel światłowodowy Tele-Fonika Z-XOTKtsd 24J to nowoczesne i wydajne rozwiązanie dla profesjonalnych sieci światłowodowych. Zapewnia wysoką jakość transmisji, odporność na czynniki zewnętrzne oraz łatwość montażu, co czyni go doskonałym wyborem do zaawansowanych instalacji telekomunikacyjnych.
