TELEFONIKA Kabel światłowodowy Z-XOTKtsd 24J (2x12), tuba 1,8mm, średnica 8mm

Svjetlovodni kabel Tele-Fonika Z-XOTKtsd 24J (2x12) / 1,8 – višecijevni, jednomodni G.652D

Kabel Tele-Fonika Z-XOTKtsd 24J napredno je svjetlovodno rješenje, razvijeno za primjenu u zahtjevnim vanjskim uvjetima. Zahvaljujući višecijevnoj konstrukciji i jednomodnim vlaknima G.652D, osigurava visoku kvalitetu prijenosa i otpornost na elektromagnetske smetnje. Kabel je u potpunosti dielektričan, što omogućuje njegovu instalaciju u blizini elektroenergetskih vodova kao i u telekomunikacijskim cijevima.

Verzija s promjerom cijevi od 1,8 mm ima manji vanjski promjer, što rezultira smanjenim radijusom savijanja, manjom masom i jednostavnijom instalacijom u kanalizaciju i kabele. Kabel je dizajniran za upuhivanje u mikrokanalizaciju promjera Ø32, Ø40, kao i za ugradnju u primarnu kanalizaciju Ø110.

Najvažnije značajke i prednosti:

Napredna višecijevna konstrukcija

• 24 jednomodna vlakna G.652D raspoređena u 2 aktivne cijevi s po 12 vlakana
• Središnja FRP šipka od stakloplastike kao element za ojačanje
• Cijevi ispunjene hidrofobnim gelom koji štiti od vlage i oštećenja
• Dodatne cijevi koje služe kao ispune

Optimizirana konstrukcija za jednostavnu montažu

• Smanjen promjer cijevi (1,8 mm) smanjuje masu kabela i olakšava instalaciju
• Minimalni radijus savijanja manji za 30% u odnosu na standardne kabele
• Lakša konstrukcija poboljšava upuhivanje u kanalizacijske cijevi
• Vanjski plašt od HDPE materijala otporan na UV zračenje i vremenske uvjete

Izvrsna kvaliteta prijenosa

• Jednomodna vlakna G.652D (9/125 µm) s niskom disperzijom i minimalnim gubicima signala
• Otpornost na elektromagnetske smetnje zahvaljujući potpuno dielektričnoj konstrukciji
• Idealno rješenje za prijenos podataka na velikim udaljenostima te FTTH, FTTx i WAN mreže

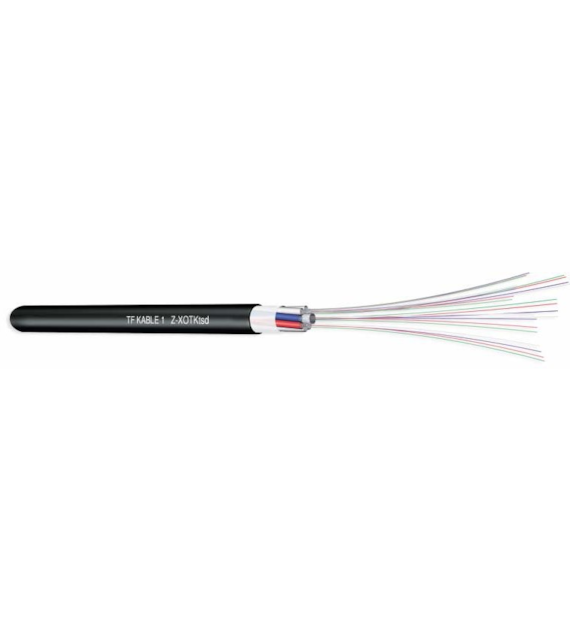

Konstrukcija kabela Z-XOTKtsd: a: Središnji element za ojačanje – dielektrična FRP šipka s ili bez PE plašta b: Cijev – labava cijev sa svjetlovodima ispunjena hidrofobnim gelom c: Svjetlovodno vlakno – jednomodno (J), G.652D d: Umetak – polietilenski element za ispunu e: Jezgra kabela – sve cijevi i umetci spiralno položeni oko središnjeg elementa za ojačanje f: Brtvljenje jezgre – suho g: Ripcord – 2 niti za rezanje plašta kabela h: Plašt – vanjski crni plašt od polietilena

Osnovni parametri:

• Model: Z-XOTKtsd 24J (2x12) / 1,8
• Broj vlakana: 24 (jednomodna)
• Tip vlakna: G.652D (9/125 µm)
• Broj aktivnih cijevi: 2
• Broj ispuna: 4
• Promjer cijevi: 1,8 mm
• Vanjski promjer kabela: 8 mm
• Masa kabela: 50 kg/km

Mehanička i okolišna svojstva:

• Element za ojačanje: središnja FRP šipka
• Maksimalna sila povlačenja:

  • Dinamička: 1000 N
  • Statička: 500 N
• Minimalni radijus savijanja:

  • Dinamički: 120 mm
  • Statički: 160 mm
• Vanjski plašt: crni HDPE, UV otporan
• Temperaturni raspon:

  • Instalacija: -15°C ÷ +60°C
  • Rad: -40°C ÷ +70°C
• Vrsta pakiranja: povratni kabelski bubanj

Primjena i namjena:

• Svjetlovodne instalacije u zahtjevnim vremenskim uvjetima
• Mikrokanalizacija (Ø32, Ø40), primarna kanalizacija (Ø110)
• FTTH, FTTx, WAN, MAN, ISP mreže
• Instalacije u blizini energetskih vodova (potpuna dielektričnost)
• Telekomunikacije i prijenos podataka na velikim udaljenostima

Zašto odabrati Tele-Fonika Z-XOTKtsd 24J?

Vlakna visoke kvalitete (Sumitomo/Corning) s niskim prigušenjem signala
Otpornost na vremenske uvjete i UV zračenje
Višecijevna konstrukcija povećava trajnost i zaštitu vlakana
Jednostavna instalacija zahvaljujući kompaktnoj izvedbi i maloj masi
Idealan za upuhivanje u telekomunikacijsku kanalizaciju

Svjetlovodni kabel Tele-Fonika Z-XOTKtsd 24J moderno je i učinkovito rješenje za profesionalne svjetlovodne mreže. Omogućuje vrhunsku kvalitetu prijenosa, otpornost na vanjske čimbenike i jednostavnu montažu, što ga čini izvrsnim izborom za napredne telekomunikacijske instalacije.
