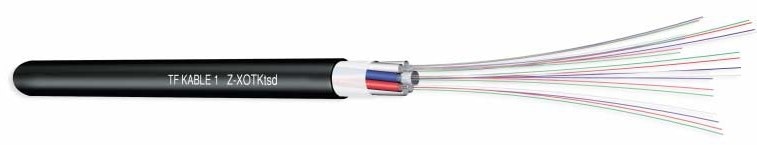

Kabel Tele-Fonika Z-XOTKtsd 144J posiada konstrukcję wielotubową – czyli luźne tuby owinięte spiralnie wokół centralnego pręta wzmacniającego FRP (z włókna szklanego).
W tym przypadku mamy 12 tub aktywnych, a każda zawiera 12 włókien jednomodowych, co daje łącznie 144 włókna – stąd oznaczenie 12x12.
Wykorzystano minituby o średnicy 1,8 mm, dzięki czemu zmniejszono średnicę zewnętrzną kabla i jego masę. W porównaniu do klasycznych tub 2,4 mm kabel ma lepsze parametry gięcia (o 30% mniejszy minimalny promień gięcia) oraz niższą wagę.
Centralny element wytrzymałościowy wykonany jest z dielektrycznego pręta FRP, a ośrodek zabezpieczony jest suchym systemem uszczelniającym. Tuby wypełnione są żelem hydrofobowym, który chroni włókna przed wnikaniem wilgoci.
Zastosowano włókna jednomodowe SM 9/125 µm, typ G.652D, które charakteryzują się:
bardzo niskim tłumieniem,
minimalnym zjawiskiem dyspersji,
możliwością transmisji na duże odległości.
Włókna tego typu stosuje się obecnie w ponad 90% instalacji światłowodowych, również na krótkich dystansach.
Na życzenie klienta możliwe jest użycie innych włókien, np. G.657.A2 lub wielomodowych.
Kabel Z-XOTKtsd 144J został zaprojektowany z myślą o instalacjach zewnętrznych. Jest:
w pełni dielektryczny – może być układany w pobliżu linii energetycznych nN, SN i WN,
odporny na warunki atmosferyczne – promieniowanie UV, zmienne temperatury i wilgoć,
zabezpieczony przed penetracją wody – dzięki żelowi hydrofobowemu i taśmom wodnoblokującym,
lekki i smukły – co ułatwia wdmuchiwanie do mikrorurek i kanalizacji teletechnicznej,
łatwy w logistyce i instalacji – niższa masa i średnica oznaczają niższe koszty transportu i mniejsze zajęcie przestrzeni w kanalizacji (np. Orange).
Najczęściej stosuje się go w rurociągach światłowodowych Ø32, Ø40 lub Ø110.
Ze względu na brak zewnętrznego oplotu metalowego kabel jest mniej odporny na siły zaciągania mechanicznego, ale za to idealnie nadaje się do instalacji przy użyciu techniki wdmuchiwania.
 | Budowa kabla Z-XOTKtsd a: centralny element wytrzymałościowy dielektryczny pręt FRP w powłoce z polietylenu lub bez powłoki b: tuba luźna tuba ze światłowodami wypełniona żelem hydrofobowym c: włókno optyczne jednomodowe (J), G.652D d: wkładka wkładka wypełniająca z polietylenu e: ośrodek kabla ośrodek stanowią wszystkie tuby i wkładki owinięte wokół centralnego elementu wytrzymałościowego f: uszczelnienie ośrodka suche g: ripcord 2 nitki do rozcinania powłoki kabla h: powłoka powłoka zewnętrzna czarna z polietylenu |
Wysokiej jakości włókna jednomodowe (Sumitomo/Corning) zapewniają niskie tłumienie sygnału
Odporność na warunki atmosferyczne i promieniowanie UV
Wielotubowa konstrukcja poprawia trwałość i ochronę włókien
Łatwa instalacja dzięki kompaktowej budowie i niskiej masie
Idealny do wdmuchiwania w kanalizację teletechniczną
Kabel światłowodowy Tele-Fonika Z-XOTKtsd to nowoczesne i wydajne rozwiązanie dla profesjonalnych sieci światłowodowych. Zapewnia wysoką jakość transmisji, odporność na czynniki zewnętrzne oraz łatwość montażu, co czyni go doskonałym wyborem do zaawansowanych instalacji telekomunikacyjnych.
