Kabel Tele-Fonika Z-XOTKtsd 12J posiada konstrukcję wielotubową – czyli luźne tuby owinięte spiralnie wokół centralnego pręta wzmacniającego FRP (włókno szklane).
W tej wersji aktywna jest tylko jedna tuba, w której znajduje się 12 włókien jednomodowych, natomiast pozostałe tuby pełnią rolę wypełniaczy.
Wykorzystano minitubę o średnicy 1,8 mm, co pozwoliło na redukcję średnicy całego kabla do 8 mm oraz znaczne obniżenie jego masy. Dzięki temu:
promień gięcia zmniejszył się o ok. 30% w porównaniu z wersją z tubą 2,4 mm,
masa kabla spadła niemal o połowę,
kabel stał się łatwiejszy w instalacji (zwłaszcza wdmuchiwaniu do mikrorurek) i tańszy w transporcie.
Choć kabel jest słabszy mechanicznie (niższa odporność na siły rozciągania), jego niewielka masa i elastyczność kompensują tę różnicę.
Dzięki małej średnicy, jak na kabel wielotubowy, doskonale sprawdza się tam, gdzie istotne są koszty zajętości kanalizacji teletechnicznej (np. Orange).
Standardowo stosowane włókno to jednomodowe G.652D (SM 9/125 µm), które charakteryzuje się:
bardzo niskim tłumieniem,
znikomą dyspersją,
wysokimi parametrami transmisyjnymi.
Początkowo włókna jednomodowe stosowano głównie w sieciach dalekosiężnych, jednak obecnie są one standardem również w instalacjach miejskich i dostępowych – ponad 90% inwestycji światłowodowych korzysta właśnie z tego typu włókien, także przy odległościach < 0,5 km.
W kablach Tele-Fonika wykorzystywane są włókna renomowanych producentów (np. Sumitomo lub Corning). Na życzenie klienta możliwe jest zastosowanie innych typów, np. G.657.A2 (o podwyższonej odporności na gięcie).
Kabel Z-XOTKtsd 12J (1x12)/1,8 jest przeznaczony do instalacji zewnętrznych, szczególnie:
w rurociągach światłowodowych Ø32 i Ø40,
w kanalizacji pierwotnej Ø110 (przy wdmuchiwaniu),
w miejscach wymagających pełnej dielektryczności – możliwa instalacja w pobliżu linii energetycznych nN, SN i WN.
Charakteryzuje się:
odpornością na UV, wilgoć i zmienne temperatury,
suchym systemem uszczelniającym i żelem hydrofobowym w tubie,
małą średnicą i masą – ułatwiającą transport i montaż,
idealnym przystosowaniem do techniki wdmuchiwania,
nadrukiem metrycznym oraz możliwością personalizacji oznakowania.

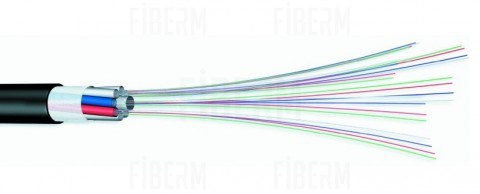

 | Budowa kabla Z-XOTKtsd a: centralny element wytrzymałościowy dielektryczny pręt FRP w powłoce z polietylenu lub bez powłoki b: tuba luźna tuba ze światłowodami wypełniona żelem hydrofobowym c: włókno optyczne jednomodowe (J), G.652D d: wkładka wkładka wypełniająca z polietylenu e: ośrodek kabla ośrodek stanowią wszystkie tuby i wkładki owinięte wokół centralnego elementu wytrzymałościowego f: uszczelnienie ośrodka suche g: ripcord 2 nitki do rozcinania powłoki kabla h: powłoka powłoka zewnętrzna czarna z polietylenu |
Wysokiej jakości włókna jednomodowe (Sumitomo/Corning) zapewniają niskie tłumienie sygnału
Odporność na warunki atmosferyczne i promieniowanie UV
Wielotubowa konstrukcja poprawia trwałość i ochronę włókien
Łatwa instalacja dzięki kompaktowej budowie i niskiej masie
Idealny do wdmuchiwania w kanalizację teletechniczną
Kabel światłowodowy Tele-Fonika Z-XOTKtsd to nowoczesne i wydajne rozwiązanie dla profesjonalnych sieci światłowodowych. Zapewnia wysoką jakość transmisji, odporność na czynniki zewnętrzne oraz łatwość montażu, co czyni go doskonałym wyborem do zaawansowanych instalacji telekomunikacyjnych.
