W świecie nowoczesnej transmisji danych, gdzie niezawodność i prędkość mają kluczowe znaczenie, światłowody stały się fundamentem infrastruktury telekomunikacyjnej. Jednak aby światłowód działał poprawnie przez wiele lat, nie wystarczy go tylko poprawnie zespawać i zamontować. Jednym z najważniejszych – a często lekceważonych – parametrów jest promień gięcia światłowodu.
W tym artykule wyjaśniamy, czym jest promień gięcia, dlaczego jego przestrzeganie jest kluczowe i jak praktycznie go stosować w codziennej pracy instalatora.

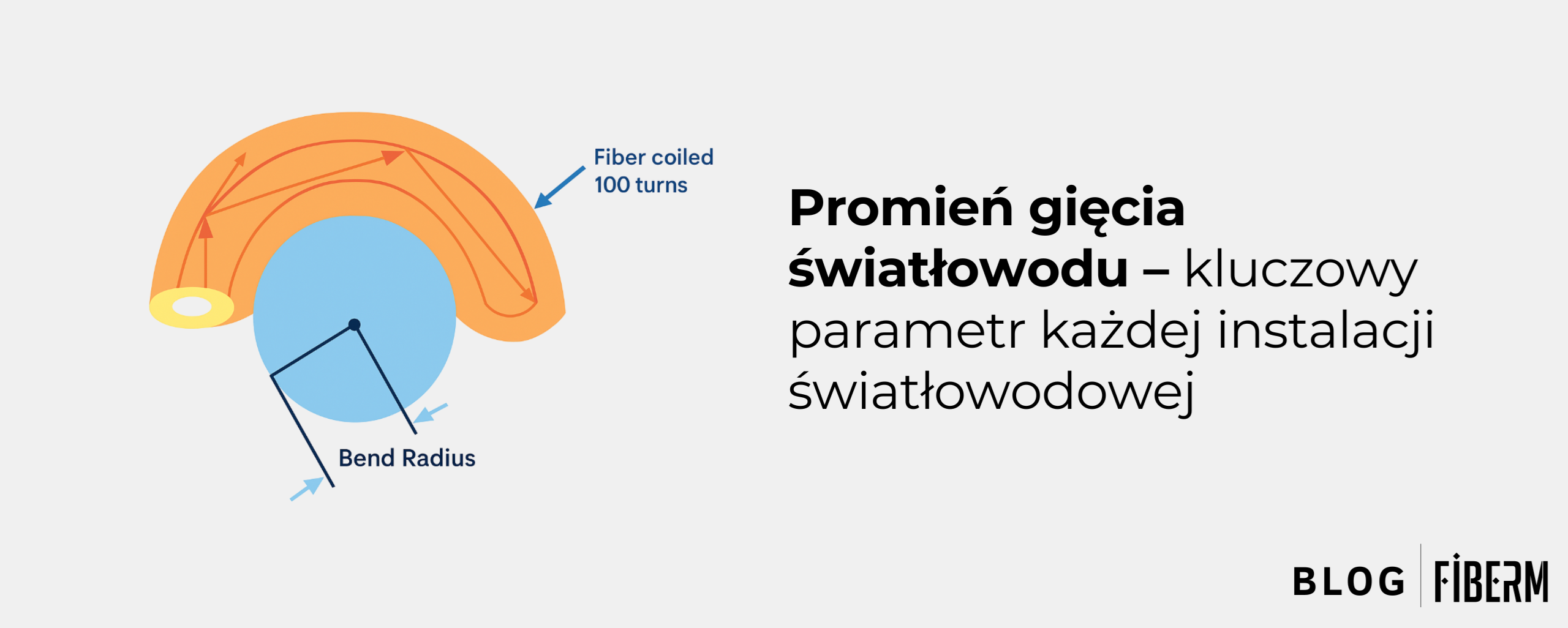

Promień gięcia światłowodu to najmniejszy dopuszczalny promień, do jakiego można zgiąć kabel bez utraty jakości sygnału i ryzyka uszkodzenia strukturalnego. Jest to odległość od środka krzywizny do wewnętrznej strony włókna i mierzona jest zazwyczaj w milimetrach.
Z technicznego punktu widzenia, promień gięcia decyduje o tym, czy sygnał optyczny będzie nadal przemieszczał się w rdzeniu światłowodu bez zakłóceń. Jeśli promień gięcia jest zbyt mały – światło może „uciec” z rdzenia do płaszcza, co skutkuje utratą sygnału, zwiększonym tłumieniem, a nawet pęknięciem włókna.
Zalecenia dotyczące promienia gięcia zależą od etapu pracy z kablem:
Podczas instalacji (z obciążeniem): promień gięcia powinien wynosić co najmniej 20-krotność średnicy zewnętrznej kabla.
Po zakończeniu instalacji: dopuszczalny jest mniejszy promień – 10-krotność średnicy kabla.
Przykład: Jeśli kabel ma średnicę 5 mm, minimalny promień gięcia pod obciążeniem to 100 mm, a po instalacji – 50 mm.
Zbyt ciasne zgięcie powoduje tzw. stratę zginania – część światła wydostaje się poza rdzeń. W praktyce może to oznaczać utratę łączności lub spadek przepustowości sieci.
Przekroczenie minimalnego promienia może doprowadzić do mikropęknięć, a w skrajnych przypadkach – do złamania włókna.
Prawidłowe gięcie wydłuża żywotność kabla i ogranicza potrzebę napraw i wymiany.
Rdzeń o mniejszej średnicy, większa podatność na utratę sygnału przy zginaniu
Typowy minimalny promień gięcia: ~20 mm, ale warto sprawdzić specyfikację producenta
Większy rdzeń, większa odporność na zginanie
Minimalny promień gięcia: ~30 mm
Rodzaj włókna i jego konstrukcja (standard G.652.D, G.657.A/B itd.)
Materiał powłoki i bufora
Temperatura – zmiany termiczne wpływają na elastyczność kabla
Wilgotność – woda może działać jak soczewka, rozpraszając światło
Metoda instalacji – wdmuchiwanie światłowodu zmniejsza naprężenia, przeciąganie zwiększa
Jeśli producent nie podał dokładnej wartości, użyj wzoru:
Minimalny promień gięcia = średnica zewnętrzna kabla × mnożnik (10 lub 20)
(10 – dla instalacji trwałej, 20 – dla instalacji tymczasowej/na etapie układania)
Nie prowadź kabli „na siłę” – zwłaszcza w kanałach i przez ostre krawędzie
Unikaj skręcania kabla podczas przeciągania
Używaj prowadnic i rolek kablowych
Zachowuj dokumentację producenta – w niej znajdziesz dokładne dane dla konkretnego kabla
Nie opieraj się wyłącznie na „oczach” – używaj szablonów lub znaczników promienia
1. Czy promień gięcia może się zmienić w trakcie eksploatacji?
Nie, promień gięcia to parametr konstrukcyjny kabla. Jednakże czynniki zewnętrzne (np. zmiany temperatury, mechaniczne naciski, uszkodzenia) mogą wpływać na realną elastyczność kabla i jego podatność na zginanie.
2. Czy włókna jednomodowe są bardziej wrażliwe na zginanie?
Tak. Włókna jednomodowe, ze względu na mniejszy rdzeń i wyższą precyzję transmisji, są bardziej podatne na straty zginania niż włókna wielomodowe.
3. Jak sprawdzić promień gięcia mojego kabla?
Zazwyczaj wartość ta znajduje się w dokumentacji technicznej producenta. Jeśli jej nie masz, możesz przyjąć ogólną zasadę:
10× średnica kabla – po instalacji,
20× średnica kabla – podczas instalacji.
4. Co się stanie, jeśli przekroczę promień gięcia?
Może dojść do:
– osłabienia sygnału,
– zwiększenia tłumienia,
– mikropęknięć,
– trwałego uszkodzenia kabla.
5. Czy są narzędzia, które pomagają utrzymać właściwy promień gięcia?
Tak. Warto korzystać z prowadnic kablowych, specjalnych korytek, uchwytów i oznaczników promieni. Pomiar i weryfikacja odbywa się często z wykorzystaniem reflektometrów (OTDR) oraz mierników mocy optycznej.
6. Jakie błędy najczęściej popełniają instalatorzy?
– Przeciąganie kabla bez zwracania uwagi na kąt zgięcia.
– Nieprzemyślane prowadzenie kabli przez ostre narożniki.
– Ignorowanie zaleceń producenta.
– Praca „na siłę” w ciasnych przestrzeniach bez zabezpieczeń.
Promień gięcia światłowodu to nie tylko techniczna ciekawostka – to kluczowy parametr, który może zdecydować o wydajności całej sieci. Niezależnie od tego, czy instalujesz sieć w biurze, na hali produkcyjnej czy w środowisku zewnętrznym – zawsze planuj trasę z uwzględnieniem minimalnych promieni, unikaj ostrych zakrętów i szanuj fizyczne ograniczenia kabli.
Twoja staranność w tej kwestii przełoży się bezpośrednio na stabilność i niezawodność instalacji światłowodowej, a zadowolony klient – wróci po więcej.
