Huawei H907CGHF XGS-PON/GPON Combo Board 16x C+ Module

Huawei H905CSHF – Płyta Combo GPON / XG-PON / XGS-PON do OLT MA5800

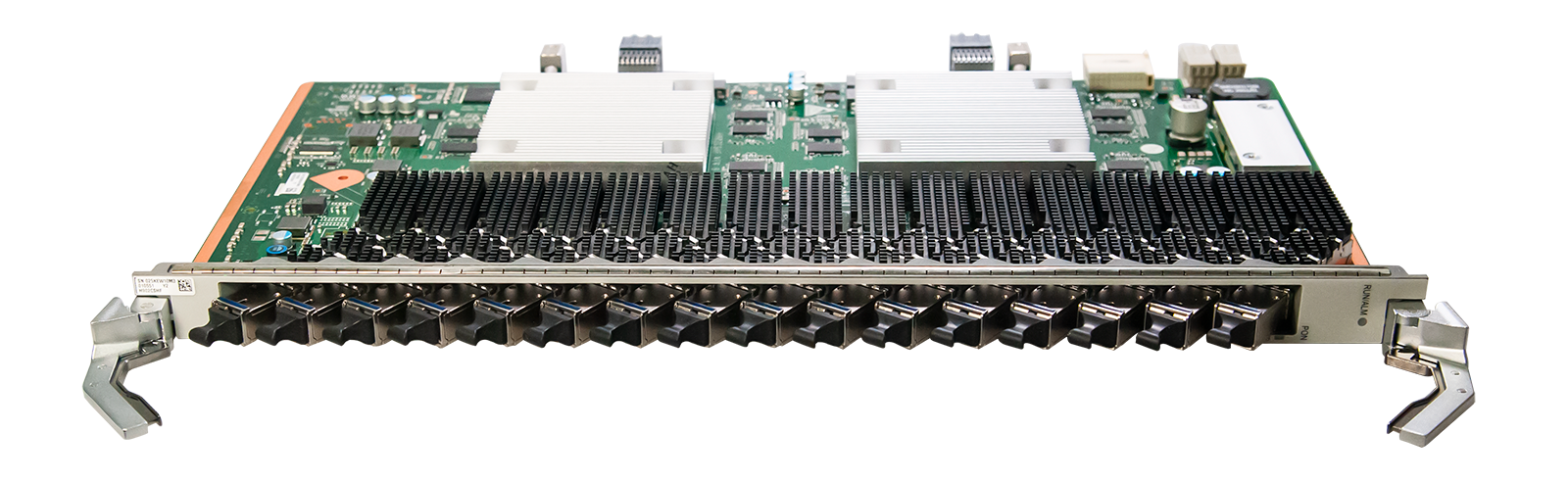

Huawei H905CSHF to zaawansowana płyta typu Combo, obsługująca jednocześnie trzy technologie transmisji optycznych: GPON, XG-PON oraz XGS-PON. Dzięki temu jedno urządzenie pozwala elastycznie dopasować przepustowość do potrzeb abonenta — od 2,5 / 1,25 Gb/s (GPON) aż po 10 / 10 Gb/s (XGS-PON). To idealne rozwiązanie dla operatorów, którzy chcą rozbudować swoją infrastrukturę bez konieczności wymiany całego sprzętu.

Najważniejsze cechy:

• 3 technologie w jednym module: obsługa GPON, XG-PON i XGS-PON jednocześnie

• 16 portów SFP / SFP+ – pełna elastyczność w konfiguracji

• W zestawie 16 wkładek optycznych klasy C+ (OM5270S-D2SW)

• Wysoka wydajność transmisji: do 200 Gb/s przepustowości

• Kompatybilność z OLT Huawei serii MA5800

• Wbudowane funkcje bezpieczeństwa i zarządzania: wykrywanie rogue ONU, ochrona typu B i C, PON ISSU, HQoS

• Niski pobór mocy: tylko 51 W w trybie statycznym

Technologia Combo – elastyczność bez kompromisów

Płyta H905CSHF umożliwia jednoczesne działanie w trybach GPON (2,5 / 1,25 Gb/s), XG-PON (10 / 2,5 Gb/s) i XGS-PON (10 / 10 Gb/s). Umożliwia to płynne przechodzenie między generacjami PON bez przerywania usług abonentom.
Dzięki obsłudze splitu 1:128 (GPON) i 1:256 (XG/XGS-PON) można podłączyć nawet 1024 klientów GPON lub 2048 klientów XG/XGS-PON z jednej karty.

Wysoka moc optyczna i stabilność sygnału

Każdy z 16 portów wyposażony jest we wkładkę klasy C+, co zapewnia:

• Moc nadawania do 7 dBm (GPON) i 8 dBm (XG/XGS-PON)

• Czułość odbioru do -32 dBm (GPON)

• Pracę z włóknem singlemode SC/UPC
  Dzięki temu karta gwarantuje stabilne połączenie na dużych odległościach – nawet do 40 km pomiędzy terminalami ONU.

Wspierane przepustowości ONU i skalowalność sieci

Płyta w pełni wspiera terminale ONU w konfiguracjach:

• GPON: 2,5 / 1,25 Gb/s (downstream / upstream)

• XG-PON: 10 / 2,5 Gb/s

• XGS-PON: 10 / 10 Gb/s

Dzięki obsłudze wielu typów terminali, możliwe jest jednoczesne świadczenie usług o różnym poziomie jakości (QoS) w ramach jednej infrastruktury optycznej.
Zastosowanie splitterów optycznych pozwala na podział sygnału w proporcjach:

• do 1:128 dla GPON,

• do 1:256 dla XG-PON i XGS-PON,
  co oznacza, że z jednego portu można podłączyć nawet 128 lub 256 abonentów.

Dla całej płyty przekłada się to na:

• do 1024 klientów w technologii GPON,

• do 2048 klientów w technologii XG-PON / XGS-PON.

To ogromna skalowalność, która umożliwia budowę wydajnych sieci PON zarówno w gęsto zaludnionych aglomeracjach, jak i na rozproszonych obszarach wiejskich.

Wysokiej klasy wkładki optyczne w zestawie

Wraz z płytą Huawei H905CSHF otrzymujesz 16 wkładek optycznych klasy C+ (OM5270S-D2SW), dzięki czemu nie musisz dokupować modułów osobno.
Każda wkładka została zoptymalizowana do pracy z trzema technologiami PON i cechuje się wysoką mocą optyczną oraz doskonałą czułością odbiornika:

• Moc nadawania (Tx):

  • GPON: od 3 do 7 dBm

  • XG-PON / XGS-PON: od 5 do 8 dBm

• Czułość odbioru (Rx):

  • GPON: do -32 dBm

  • XG-PON: do -30,5 dBm

  • XGS-PON: do -29 dBm

Tak wysoka moc optyczna zapewnia stabilną transmisję nawet przy dużych odległościach i dużym podziale sygnału (split), co eliminuje problemy z utratą dB i koniecznością stosowania dodatkowych wzmacniaczy optycznych.
Wkładki klasy C+ charakteryzują się także większym marginesem budżetu optycznego, co pozwala utrzymać niezawodność połączeń w każdych warunkach sieciowych.

Kompatybilność i niezawodność

Płyta Huawei H905CSHF jest przeznaczona do pracy wyłącznie z terminalami OLT z serii MA5800 i kompatybilna z płytami kontrolnymi: MPLA, MPLB, MPLG, MPSA-G, MPCS, MPSG-G oraz MPLB-G.
Wspiera również kluczowe technologie sieciowe, takie jak synchronizacja 1588v2, FEC, CAR, HQoS czy variable-length OMCI. Automatyczne zabezpieczenia chronią urządzenie przed przegrzaniem i przeciążeniem.
