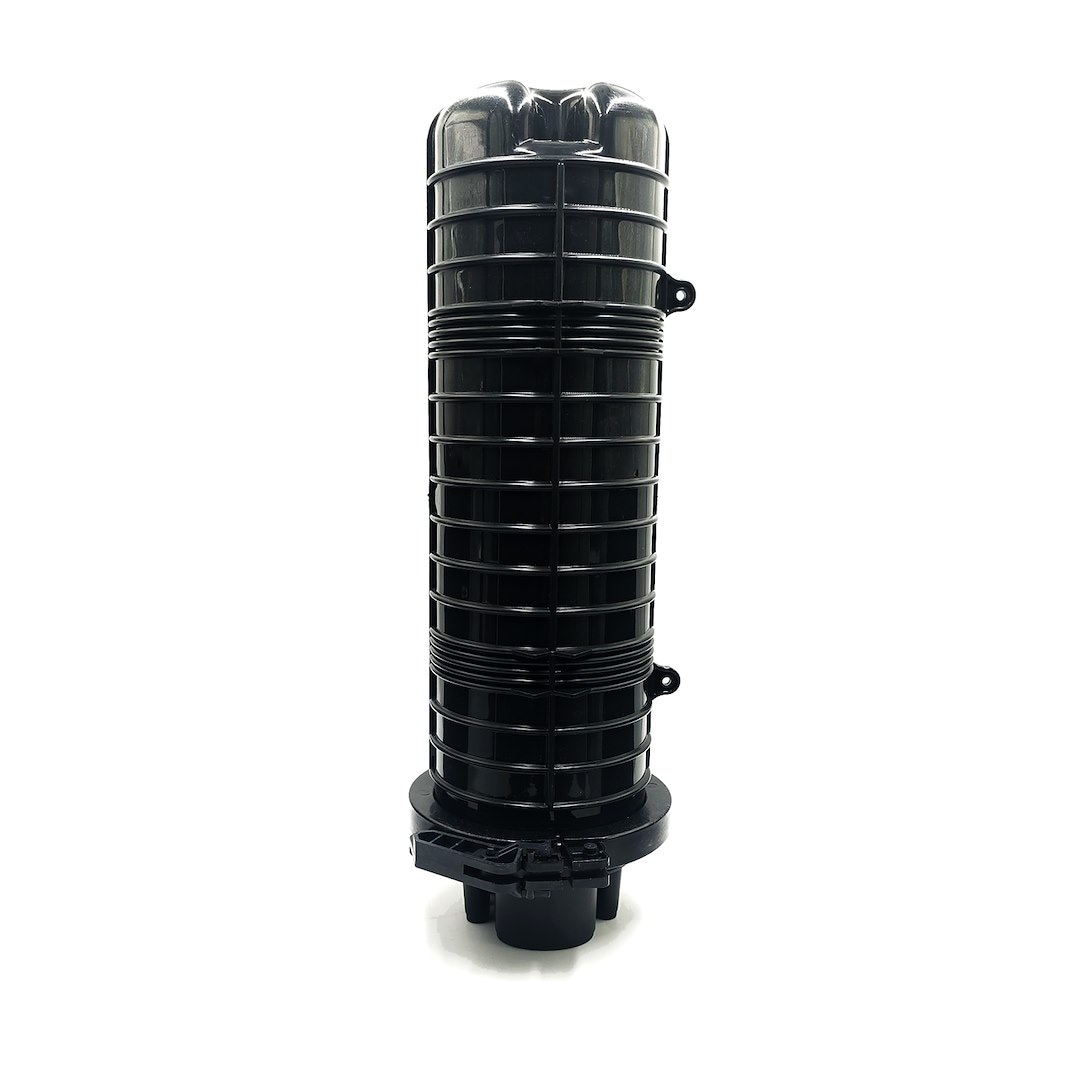

Mufa światłowodowa FSC-72/144F-8IN-1OV 1xZ3-6 to zaawansowane, pojemne i niezawodne rozwiązanie do łączenia oraz rozgałęziania kabli optycznych w miejscach ich instalacji. Jej konstrukcja została stworzona z myślą o zapewnieniu maksymalnej ochrony dla światłowodów, zarówno podczas prac montażowych, jak i długoterminowej eksploatacji.
Dzięki zwiększonej pojemności, mufa doskonale sprawdzi się w większych węzłach sieciowych oraz przy realizacjach wymagających obsługi większej liczby włókien. Zastosowanie aż 6 tacek typu Z3 umożliwia uporządkowane rozmieszczenie nawet 144 spawów.
Mufa posiada 8 wejśc kablowych okrągłych i 1 owalne.
ZastosowanieMufa przeznaczona jest do ochrony włókien światłowodowych przed czynnikami zewnętrznymi (wilgoć, kurz, uszkodzenia mechaniczne, promieniowanie UV) podczas:
Jej konstrukcja umożliwia montaż zarówno na słupach, w ziemi, jak i na elewacjach czy w studzienkach. Wysoka klasa szczelności IP68 gwarantuje niezawodną ochronę nawet w trudnych warunkach atmosferycznych. |  |

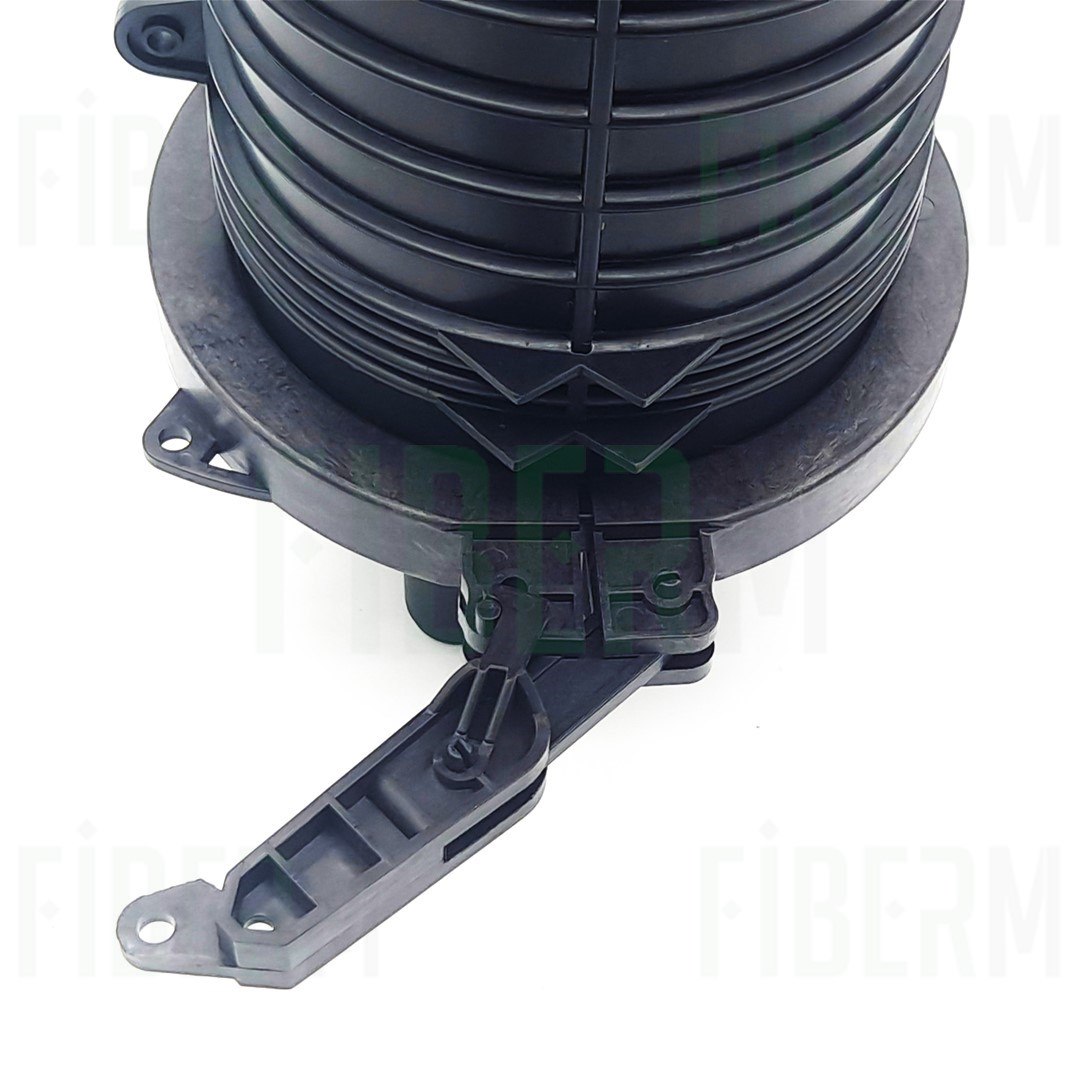

 | Solidna konstrukcja i wygodne zamykanieKorpus mufy wykonano z wytrzymałego tworzywa sztucznego odpornego na promieniowanie UV i czynniki chemiczne. Cała obudowa została zaprojektowana tak, aby wytrzymać uszkodzenia mechaniczne oraz długotrwałą eksploatację w środowisku zewnętrznym. Mufa wyposażona jest w system zamykania na zatrzask, który zapewnia szybki, wygodny i bezpieczny dostęp do wnętrza. Dzięki temu otwieranie i zamykanie obudowy nie wymaga żadnych narzędzi, co znacznie ułatwia prace serwisowe w terenie. |

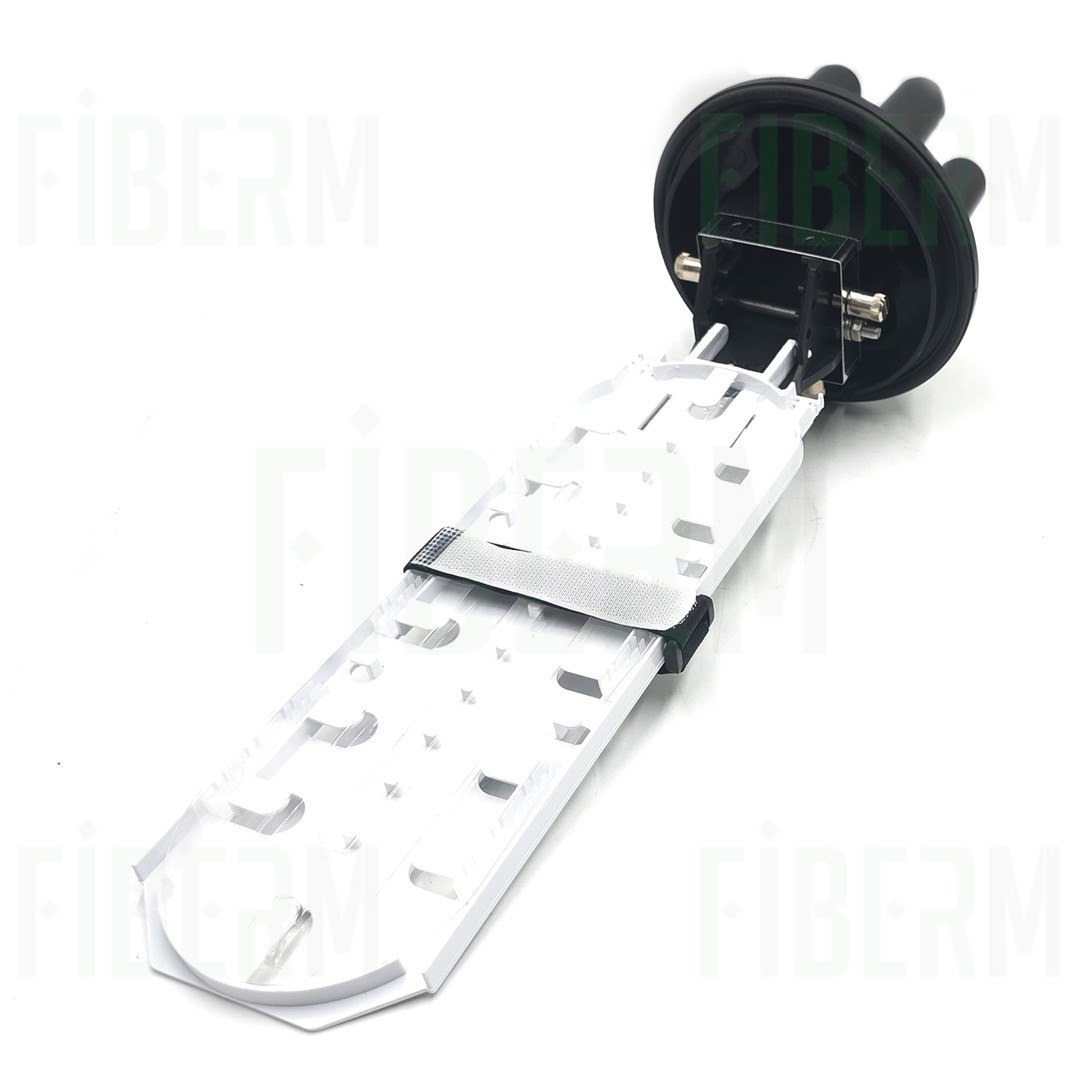

Tacki Z3 – przemyślane zarządzanie spawamiMufa współpracuje z kasetami typu Z3, które oferują większą powierzchnię organizacyjną niż standardowe tacki. W komplecie można zastosować do 6 tacek, z których każda może pomieścić do 24 spawów przy układaniu ich warstwowo (podwójnie) (jedna tacka jest w zestawie). Wymiary tacki Z3:
Tacki zostały wykonane z odpornego na UV i pęknięcia tworzywa, co zapewnia bezpieczne ułożenie włókien bez ryzyka ich uszkodzenia. |  |

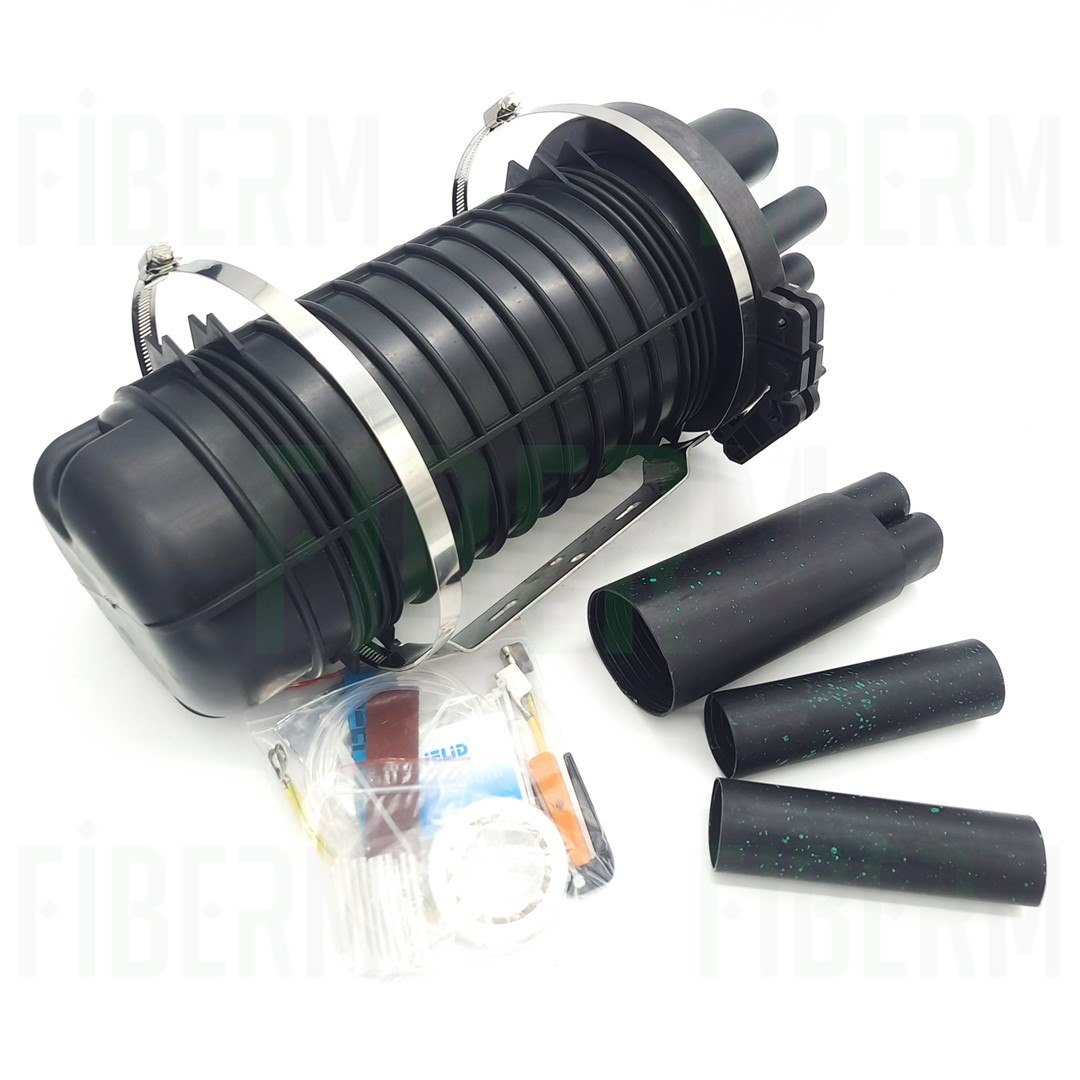

 | Zawartość zestawuW komplecie z mufą znajdują się wszystkie niezbędne elementy do jej pełnego uzbrojenia i uruchomienia:
Dodatkowo zalecane jest użycie specjalnego uchwytu zamykającego typu FSC-72/144F-8IN-1OV 1xZ3-6, który zwiększa stabilność montażu i bezpieczeństwo eksploatacji. Brak bracketu w zestawie |
| Parametr | FSC-24/48F-3IN-1OV 1xZ1-2 | FSC-48/96F-4IN-1OV 1xZ2-4 | FSC-72/144F-8IN-1OV 1xZ2-6 | FSC-48/96F-4IN-1OV 1xZ3-4 | FSC-72/144F-8IN-1OV 1xZ3-6 |
|---|---|---|---|---|---|
| Max. ilość spawów | 48J | 96J | 144J | 96J | 144J |
| Max. ilość tacek | 2 | 4 | 6 | 4 | 6 |
| Tacki w zestawie | 1 | 1 | 1 | 1 | 1 |
| Typ tacki | Z1 | Z2 | Z2 | Z3 | Z3 |
| Klasa szczelności | IP68 | IP68 | IP68 | IP68 | IP68 |
| Wymiary (DŁ./SZER.) | 335 mm / 145 mm | 420 mm / 200 mm | 430 mm / 200 mm | 540 mm / 210 mm | 540 mm / 210 mm |
| Porty owalne | 1 | 1 | 1 | 1 | 1 |
| Porty okrągłe | 3 | 4 | 8 | 4 | 8 |
| Odporność na UV | TAK | TAK | TAK | TAK | TAK |
| Odporność na korozję | TAK | TAK | TAK | TAK | TAK |
| Wytrzymałość na temperaturę | -40°C do +75°C | -40°C do +75°C | -40°C do +75°C | -40°C do +75°C | -40°C do +75°C |
Mufa światłowodowa FSC-72/144F-8IN-1OV 1xZ3-6 to solidne i pojemne rozwiązanie do zaawansowanych instalacji światłowodowych. Dzięki możliwości montażu aż 6 kaset typu Z3, mufa pozwala na uporządkowane i bezpieczne zarządzanie nawet 144 spawami. Wykonana z trwałego tworzywa odpornego na warunki atmosferyczne i promieniowanie UV, doskonale sprawdzi się zarówno na zewnątrz, jak i pod ziemią.
System zatrzaskowego zamykania zapewnia szybki dostęp do wnętrza bez użycia narzędzi, a wysoka klasa szczelności IP68 gwarantuje ochronę nawet w najtrudniejszych warunkach terenowych. Bogaty zestaw akcesoriów umożliwia natychmiastowy montaż oraz wygodne rozprowadzenie włókien.
To idealny wybór dla profesjonalistów, którzy szukają niezawodnego, pojemnego i łatwego w obsłudze rozwiązania do rozgałęzień oraz napraw w sieciach światłowodowych.
karta katalogowa mufy.pdf
