Kabel światłowodowy DRAKA U-DQ(ZN)BH 24E – Opis Produktu
Opis produktu
Kabel światłowodowy DRAKA U-DQ(ZN)BH 24E to wysokiej jakości, uniwersalny kabel światłowodowy przeznaczony zarówno do zastosowań wewnętrznych, jak i zewnętrznych. Włókna jednomodowe umieszczone są w centralnej tubie wypełnionej żelem, który chroni je przed wilgocią oraz minimalizuje ich ruch podczas instalacji i eksploatacji. Konstrukcja kabla została wzmocniona włóknami szklanymi, które nie tylko zabezpieczają go przed uszkodzeniami mechanicznymi, ale także stanowią skuteczną ochronę przed gryzoniami.
Dzięki powłoce LSZH (Low Smoke Zero Halogen) kabel nie propaguje płomieni i nie wydziela substancji toksycznych, co czyni go bezpiecznym rozwiązaniem dla instalacji wewnętrznych. Jednocześnie wysoka odporność na promieniowanie UV pozwala na jego wykorzystanie w warunkach zewnętrznych, np. w kanalizacji wtórnej, korytach kablowych czy bezpośrednio w ziemi, tam gdzie nie jest narażony na bezpośrednie uszkodzenia mechaniczne.
DRAKA U-DQ(ZN)BH 24E jest idealnym rozwiązaniem do zastosowań w nowoczesnych sieciach światłowodowych FTTH (Fiber to the Home), FTTB (Fiber to the Building), centrach danych oraz połączeniach między budynkami. Jego uniwersalna konstrukcja pozwala na eliminację przejść między kablami zewnętrznymi i wewnętrznymi, redukując konieczność stosowania dodatkowych spawów i przełączników.
Cechy wyróżniające
- Uniwersalne zastosowanie – do użytku wewnętrznego i zewnętrznego.
- Powłoka FireBur LSZH – niska emisja dymu, brak halogenów, zwiększone bezpieczeństwo pożarowe.
- Odporność na promieniowanie UV – możliwość stosowania na zewnątrz.
- Centralna tuba wypełniona żelem – ochrona włókien przed wilgocią i drganiami.
- Wzmocnienie włóknami szklanymi – zabezpieczenie przed gryzoniami i uszkodzeniami mechanicznymi.
- Nitka do łatwego rozerwania osłony – wygodna i szybka instalacja.
- Elastyczna konstrukcja – możliwość układania w kanalizacji, korytach kablowych i rurach.
- Klasa CPR: Eca – zgodność z europejskimi normami bezpieczeństwa pożarowego.
Normy techniczne- ISO 11801-1
- EN 50173-1
- IEC 60794-1
- IEC 60794-2
- IEC 61034-2
- IEC 50290-2-27
| Normy bezpieczeństwa pożarowego- IEC 60332-1-2 – test pojedynczego pionowego kabla.
- IEC 60754-1 – brak halogenów.
- IEC 60754-2 – brak kwasowości.
- IEC 61034-2 – brak gęstego dymu.
- EN 50399 – klasa Eca
|

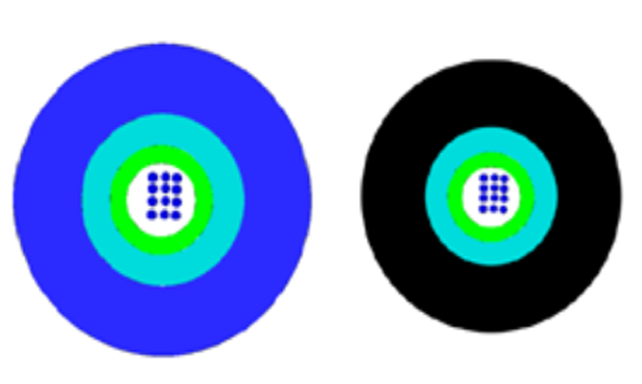

 | Konstrukcja kabla- Luźna tuba o średnicy 2,8 mm wypełniona żelem, zawierająca 2-24 włókna.
- Membrana wzmacniająca z włókien szklanych blokujących wodę.
- Płaszcz zewnętrzny: 1 mm, niebieska powłoka FireBur, odporna na promieniowanie UV.
- Nadruk: Draka UCFIBRE I/O CT LSHF 2.0 kN.
|
Specyfikacja techniczna
- Producent: Draka
- Typ włókna: G.652D 9/125 μm
- Typ kabla: Kanalizacyjny (DUCT)
- Konstrukcja: Jednotubowy (CLT)
- Liczba włókien: 24
- Powłoka: LSZH (Low Smoke Zero Halogen)
- Średnica kabla: 6,5 mm
- Odporność na UV: Tak
- Zastosowanie: Uniwersalne (wewnętrzne i zewnętrzne)
- Oznaczenie VDE: U-DQ(ZN)BH
- Średnica tuby: 3,5 mm
- Siła naciągu instalacyjnego: 1000 N
- Siła naciągu trwałego: 750 N
- Odporność na zgniatanie: 2000 N/dm
- Temperatura pracy: -40°C do 60°C
- Temperatura instalacji: -15°C do 40°C
- Temperatura przechowywania: -40°C do 60°C
- Materiał wzmacniający: Włókna szklane
- Waga: 45 kg/km
Kabel DRAKA U-DQ(ZN)BH 24E to niezawodne rozwiązanie dla nowoczesnych instalacji światłowodowych, zapewniające trwałość, elastyczność i wysoki poziom ochrony włókien w różnych warunkach eksploatacyjnych.
