Ochranné trubičky řady ANT představují profesionální řešení v oblasti optických technologií, které zajišťují trvalou a hermetickou ochranu svarů optických vláken. Díky kompaktním rozměrům a vysoké mechanické odolnosti jsou ideální pro použití v optických spojkách, panelových rozvaděčích, rackových i nástěnných skříních.
Trubičky jsou navrženy s důrazem na úplnou ochranu svařených vláken, minimální velikost po smrštění a rychlou, snadnou instalaci. Vynikají výbornými klimatickými a tepelnými vlastnostmi, což umožňuje jejich použití jak v interiéru, tak v náročných venkovních podmínkách.
Produkt splňuje nejvyšší standardy kvality v souladu s normami TS 0338/96 Deutsche Telekom a EN 50411-3-3 (Evropská norma).
• Hermetická ochrana svaru – Úplné utěsnění proti vlhkosti, nečistotám a vlivům prostředí
• Vysoká mechanická odolnost – Ochrana proti deformaci, natažení a propíchnutí
• Minimální vliv na optické útlumy – Trubičky nezpůsobují žádné dodatečné ztráty signálu
• Rychlá a snadná instalace – Krátká doba montáže a bezpečné uzavření spoje
• Univerzální použití – Kompatibilita s optickými spojkami a rozvaděči
• Soulad s evropskou směrnicí RoHS – Bezpečné pro uživatele i životní prostředí

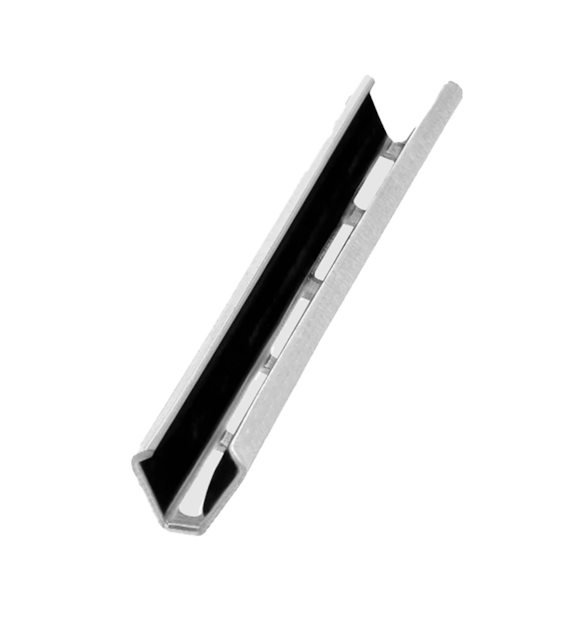

 | Konstrukce ochranné trubičky řady ANTKaždá trubička se skládá ze tří hlavních prvků, které zajišťují maximální ochranu a životnost: • Hliníkové výztužné jádro (0,3 mm) – Zpevňuje spoj a chrání jej před mechanickým poškozením Při smrštění je vlákno pevně obklopeno butylovou hmotou, což eliminuje mechanické napětí a minimalizuje riziko přerušení spoje. |
• Výška po smrštění: 3,2 mm ±0,1 mm
• Šířka po smrštění: 1,2 mm ±0,1 mm
• Délka po smrštění: 30 mm ±0,5 mm
• Úhel otevření před smrštěním: 60° (+0/-5°)
• Určení: Ochrana svarů optických vláken o průměru ≤ 250 µm
• Balení: 150 kusů v krabičce
Ochranné trubičky řady ANT nacházejí uplatnění v různých oblastech optických technologií, například:
• Optické spojky (mufy) – Trvalá a hermetická ochrana svarů
• Panelové, rackové a nástěnné rozvaděče – Spolehlivé a pevné upevnění vláken v telekomunikačních sítích
• Vnitřní i venkovní aplikace – Odolnost vůči povětrnostním vlivům umožňuje využití v různých provozních podmínkách
Trubičky řady ANT splňují požadavky norem EN 50411-3-3 a TS 0338/96 (Deutsche Telekom) a prošly následujícími testy:
• Test útlumu (EN 61300-3-3): ≤ ±0,1 dB pro obvod 5 trubiček
• Vibrační test (EN 61300-1-1): 10–50 Hz, amplituda 0,75 mm, 15 cyklů, během testu: δIL ≤ ±0,2 dB, po testu: δIL ≤ ±0,1 dB
• Test krutu (EN 61300-2-5): Síla 2N, ±180°, 10 cyklů, δIL ≤ ±0,1 dB
• Test drcení (EN 61300-2-7): Síla 2N, δIL ≤ ±0,1 d.
• Klimatické testy (EN 61300-2-17/18/19): Teplotní rozsah: -40°C až +80°C, Vlhkost: až 93 %, během testu: δIL ≤ ±0,2 dB, po testu: δIL ≤ ±0,1 dB
• Test solné mlhy (EN 61300-2-26): Bez koroze a vizuálních změn po 96 h ve 5% NaCl
• Simulace přepravy (TS 0338/96): -40°C až +85°C, 20 cyklů, 183 hodin
• Mechanická odolnost (EN 60068-2-6 / EN 60068-2-27): Vibrace: 10–500 Hz, Rázové zkoušky: 15G, IL ≤ 0,1 dB pro obvod 12 trubiček
• Test pevnosti v tahu (TS 0338/96): Síly: 5N a 25N, Max. vysunutí vlákna: ≤ 0,6 mm a > 2,5 mm
• Test ohybu (TS 0338/96): Zatížení: 6N a 2N, Max. deformace šířky: ≤ ±0,2 mm, Max. deformace výšky: ≤ ±0,5 mm
• Test výplňové hmoty: Tlak: 200–500N, Hloubka vniku: 0,5 mm
Ochranné trubičky na spoje optických vláken řady ANT představují spolehlivé a trvanlivé řešení pro zabezpečení optických spojů. Díky vysoce kvalitním materiálům, hermetičnosti a snadné instalaci zajišťují maximální bezpečnost a dlouhodobou stabilitu spojů.
Výrobek je v souladu s přísnými evropskými a německými telekomunikačními normami a je ověřen řadou kvalitativních testů. Je ideálním řešením pro profesionální instalatéry i společnosti zabývající se výstavbou a údržbou optických sítí.
