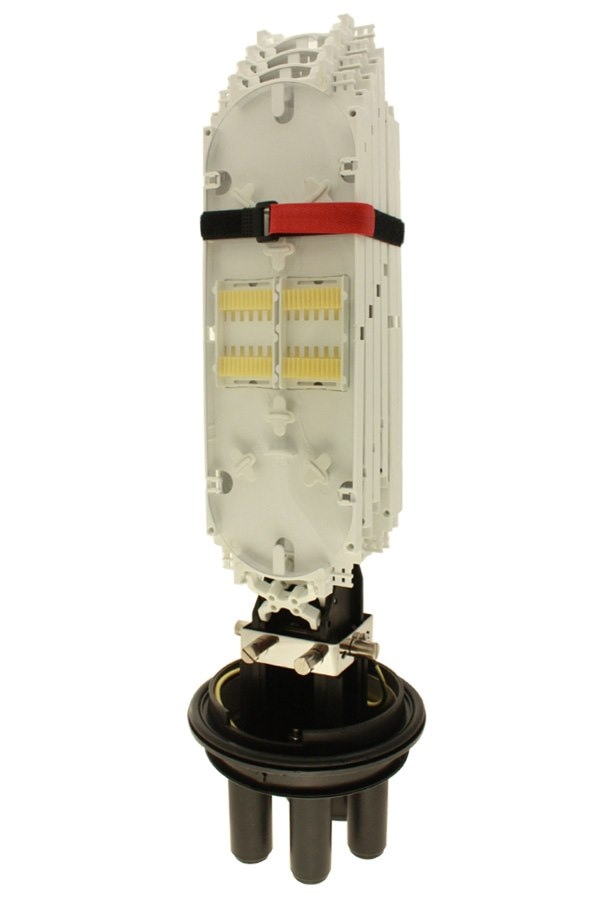

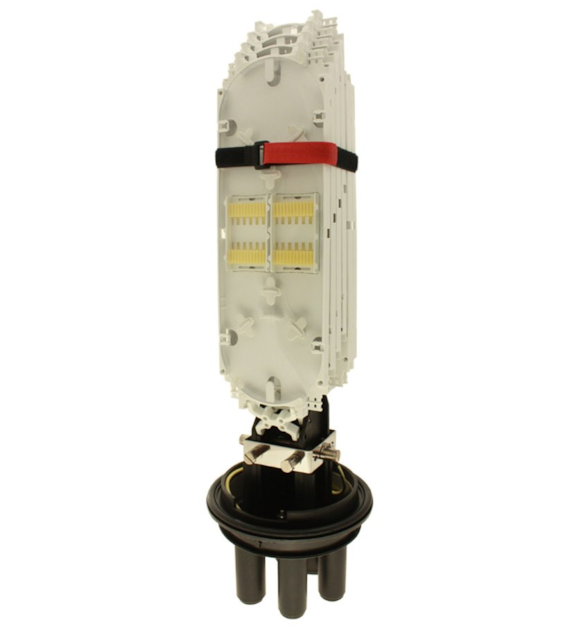

Tycon Mufa światłowodowa FOSC 400 B5 max 144J - 6 x A lub 6 x B T-12S

Mufa światłowodowa Tycon FOSC 400 B5-T-12S – do 216 spawów, IP68

Tycon FOSC 400 B5-T-12S to hermetyczna, pionowa mufa światłowodowa przeznaczona do zabezpieczania spawów oraz organizacji włókien światłowodowych w sieciach telekomunikacyjnych. Konstrukcja umożliwia wykonanie instalacji napowietrznych, kanałowych oraz doziemnych, zapewniając skuteczną ochronę połączeń światłowodowych przed wilgocią, pyłem, promieniowaniem UV, zmianami temperatury oraz innymi czynnikami zewnętrznymi. Mufa posiada stopień ochrony IP68 i może pomieścić maksymalnie 216 spawów, w zależności od zastosowanych tacek światłowodowych.

Hermetyczna konstrukcja IP68

Obudowa mufy została wykonana z wysokiej jakości tworzywa sztucznego odpornego na promieniowanie UV, działanie substancji chemicznych oraz niskie i wysokie temperatury. Zakres temperatury pracy wynosi od -40°C do +60°C, dzięki czemu mufa może być stosowana w wymagających warunkach zewnętrznych.

Hermetyczna konstrukcja zabezpiecza wnętrze mufy przed wnikaniem wody i pyłu, a stopień ochrony IP68 pozwala na stosowanie produktu również w instalacjach doziemnych.

Termozgrzewalne porty kablowe

Mufa została wyposażona w termozgrzewalne porty wlotu i wylotu kabli, zapewniające szczelne połączenie pomiędzy obudową a wprowadzanymi kablami. Do uszczelniania wykorzystuje się dołączone do zestawu taśmy termokurczliwe.

Takie rozwiązanie umożliwia wykonanie trwałej i odpornej na warunki atmosferyczne instalacji.

Organizacja włókien światłowodowych

Wewnątrz mufy można zastosować tacki światłowodowe, które umożliwiają uporządkowane prowadzenie włókien oraz zabezpieczenie wykonanych spawów. Tacki są elementem dobieranym odpowiednio do potrzeb instalacji i mogą być dokupione osobno.

Maksymalna pojemność mufy wynosi 216 spawów, dzięki czemu konstrukcja może być wykorzystana zarówno w mniejszych instalacjach, jak i rozbudowanych sieciach światłowodowych.

Zastosowanie w sieciach FTTH

Tycon FOSC 400 B5-T-12S może być wykorzystywana do budowy i rozbudowy sieci FTTH, FTTB oraz innych sieci światłowodowych. Mufa sprawdzi się wszędzie tam, gdzie konieczne jest zabezpieczenie połączeń kabli światłowodowych oraz wykonanie odgałęzień.

Może być montowana:

• na słupach,
• na ścianach,
• na innych konstrukcjach,
• w studniach telekomunikacyjnych,
• w kanałach kablowych,
• bezpośrednio w gruncie,
• w instalacjach napowietrznych.

Odporność na warunki zewnętrzne

Zastosowanie odpornego tworzywa oraz metalowych elementów wykonanych z materiałów odpornych na korozję pozwala na długotrwałą eksploatację mufy w środowisku zewnętrznym. Konstrukcja została przystosowana do pracy w temperaturze od -40°C do +60°C.

Dodatkowym zabezpieczeniem jest odporność obudowy na promieniowanie UV oraz substancje chemiczne.

System uziemienia i kontrola ciśnienia

Mufa posiada przepust uziemienia, umożliwiający wykonanie odpowiedniego połączenia uziemiającego elementów instalacji. W kopule znajduje się również zawór do kontroli ciśnienia, który ułatwia kontrolę szczelności oraz obsługę mufy podczas prac instalacyjnych i serwisowych.

Prosty montaż

Konstrukcja mufy została zaprojektowana z myślą o sprawnym i nieskomplikowanym montażu. W zestawie znajduje się wspornik umożliwiający zamocowanie mufy na słupie, ścianie lub innej konstrukcji.

Dołączone elementy montażowe i uszczelniające pozwalają na przygotowanie mufy do instalacji bez konieczności kompletowania wszystkich podstawowych akcesoriów osobno.

Wyposażenie zestawu

Komplet Tycon FOSC 400 B5-T-12S zawiera:

• 1 × wspornik do mocowania mufy na słupie, ścianie lub innym obiekcie,
• panel na adaptery 12 × SC Simplex,
• termokurczliwe taśmy do uszczelnienia wlotów kabli,
• osłonki spawów,
• tuby do dystrybucji włókien,
• samoprzylepną taśmę aluminiową do ochrony kabla podczas zgrzewania taśmy termokurczliwej,
• papier ścierny,
• kable uziemiające.

Tacki światłowodowe należy dobrać i dokupić osobno, zgodnie z wymaganiami konkretnej instalacji.

Najważniejsze zalety

• maksymalnie 216 spawów,
• stopień ochrony IP68,
• hermetyczna konstrukcja,
• termozgrzewalne porty kablowe,
• możliwość zastosowania w instalacjach napowietrznych, kanałowych i doziemnych,
• odporność na promieniowanie UV,
• odporność na substancje chemiczne,
• zakres temperatury pracy -40°C do +60°C,
• elementy metalowe odporne na korozję,
• przepust uziemienia,
• zawór do kontroli ciśnienia,
• możliwość montażu na ścianie, słupie lub innej konstrukcji,
• możliwość zastosowania wymiennych tacek światłowodowych,
• panel na 12 adapterów SC Simplex,
• solidna konstrukcja przeznaczona do zastosowań telekomunikacyjnych.
