Tycon Mufa światłowodowa FOSC 400 A4 max 144J - 6xS1

Mufa światłowodowa Tycon 400 A4-T-000 144J-06xS M2-000

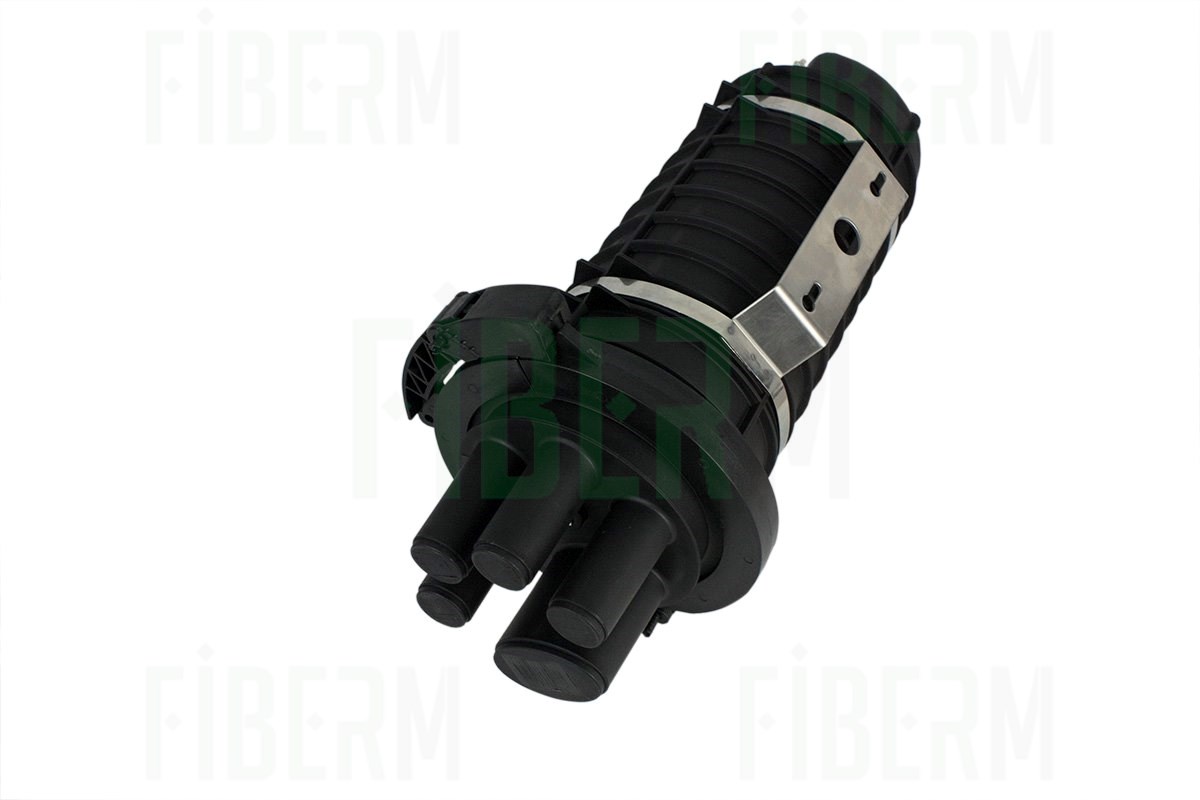

Mufa światłowodowa Tycon 400 A4-T-000 144J-06xS M2-000 to pionowa mufa kapturowa przeznaczona do ochrony spawów kabli światłowodowych oraz realizacji połączeń i rozgałęzień w sieciach telekomunikacyjnych. Umożliwia organizację do 144 spawów światłowodowych z wykorzystaniem maksymalnie 6 tacek Tycon S1 (24), które należy dokupić osobno.

Obudowa wykonana z tworzywa sztucznego odpornego na promieniowanie UV, substancje chemiczne oraz zmienne temperatury umożliwia stosowanie mufy w instalacjach napowietrznych, kanałowych i doziemnych. Stopień ochrony IP68 oraz termicznie uszczelniane porty kablowe zapewniają hermetyczne zabezpieczenie połączeń światłowodowych.

Mufa wyposażona jest w 4 okrągłe porty kablowe i 1 port owalny, a jej konstrukcja umożliwia montaż na słupie, ścianie lub innym obiekcie. Dodatkowe wyposażenie obejmuje przepust uziemienia oraz zawór do kontroli ciśnienia. Rozwiązanie sprawdzi się w budowie i modernizacji infrastruktury światłowodowej wymagającej trwałej ochrony spawów.

Najważniejsze cechy

• Pojemność do 144 spawów światłowodowych.

• Możliwość montażu maksymalnie 6 tacek Tycon S1 (24).

• Pionowa konstrukcja kapturowa.

• Stopień ochrony IP68.

• Termiczne uszczelnienie portów kablowych.

• 4 okrągłe porty o średnicy 19 mm i 1 port owalny 40 × 62 mm.

• Obudowa odporna na promieniowanie UV i substancje chemiczne.

• Temperatura pracy od -40°C do +60°C.

• Montaż na słupie, ścianie lub innym obiekcie.

• Przepust uziemienia i zawór do kontroli ciśnienia.

• Metalowe elementy odporne na korozję.

• Tacki światłowodowe do dokupienia osobno.

Specyfikacja techniczna

• Producent: Tycon

• Model: 400 A4-T-000 144J-06xS M2-000

• Seria: Tycon 400

• Typ mufy: kapturowa, pionowa

• Kolor: czarny

• Maksymalna pojemność: 144 spawy

• Typ tacki: S1 (24 spawy)

• Maksymalna liczba tacek: 6

• Liczba portów: 5

• Porty okrągłe: 4 × Ø19 mm

• Port owalny: 1 × 40 × 62 mm

• Uszczelnienie: termiczne

• Stopień ochrony: IP68

• Temperatura pracy: od -40°C do +60°C

• Montaż: ściana, słup lub inny obiekt

• Uziemienie: tak

• Zawór do kontroli ciśnienia: tak

• Wysokość: 420 mm

• Średnica kopuły: 140 mm

• Średnica montażowa: 205 mm

• Waga netto: 1,70 kg

• Waga brutto: 2,50 kg

Zawartość zestawu

• Mufa światłowodowa Tycon 400 A4-T-000.

• Wspornik do mocowania na słupie, ścianie lub innym obiekcie.

• Taśmy termokurczliwe do uszczelnienia wlotów kablowych.

• Osłonki spawów 40 mm.

• Tuby do dystrybucji włókien.

• Samoprzylepna taśma aluminiowa do ochrony kabla podczas zgrzewania.

• Papier ścierny.

• Etykiety papierowe.

• Taśma samoprzylepna.

• Kable uziemiające.

Akcesoria do dokupienia

• Tacki światłowodowe Tycon S1 (24 spawy) – maksymalnie 6 sztuk, zależnie od wymaganej konfiguracji mufy.
