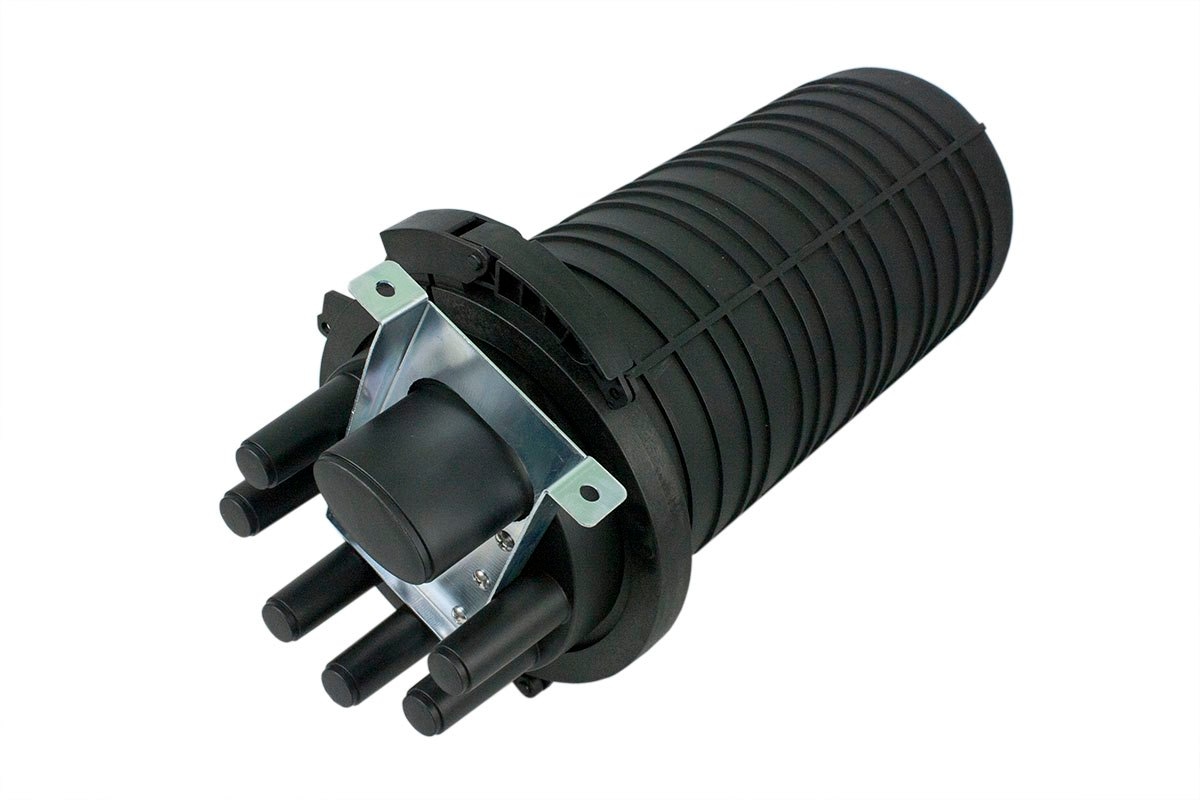

Tracom Mufa światłowodowa FOSC U typ-A 288J

Mufa światłowodowa Tracom SC-U7-T-A-000 288J-12xP085VX-B12

Mufa światłowodowa Tracom SC-U7-T-A-000 to kopułowa osłona przeznaczona do zabezpieczania spawów kabli światłowodowych oraz realizacji połączeń i odgałęzień w rozbudowanych sieciach telekomunikacyjnych. Stopień ochrony IP68 oraz obudowa odporna na promieniowanie UV, skrajne temperatury i substancje chemiczne umożliwiają stosowanie mufy w instalacjach napowietrznych, kanałowych i doziemnych.

Model pozwala na organizację do 288 spawów przy zastosowaniu maksymalnie 12 tacek światłowodowych Tracom P085. Tacki należy dokupić osobno, dzięki czemu można dobrać ich liczbę do potrzeb konkretnej instalacji. Mufa posiada termozgrzewalne porty kablowe zapewniające szczelne uszczelnienie wprowadzanych kabli. Konstrukcja została zaprojektowana z myślą o sprawnym montażu i uporządkowanym prowadzeniu włókien.

Najważniejsze cechy

• Pojemność: do 288 spawów światłowodowych

• Liczba tacek: maksymalnie 12 tacek P085, do dokupienia osobno

• Stopień ochrony: IP68

• Uszczelnienie: termozgrzewalne porty kablowe

• Porty kablowe: 6 okrągłych o średnicy 17,5 mm oraz 1 owalny o wymiarach 37 × 69 mm

• Odporność obudowy: promieniowanie UV, temperatura od -40°C do +60°C oraz substancje chemiczne

• Zastosowanie: instalacje napowietrzne, kanałowe i doziemne

• Elementy metalowe: wykonane z materiałów odpornych na korozję

Specyfikacja techniczna

• Producent: Tracom

• Model: SC-U7-T-A-000

• SKU: TR-FOSC-U

• Typ: mufa kopułowa

• Maksymalna pojemność: 288 spawów

• Obsługiwany typ tacki: Tracom P085, 24 spawy

• Maksymalna liczba tacek: 12

• Liczba okrągłych portów: 6

• Średnica okrągłych portów: 17,5 mm

• Liczba owalnych portów: 1

• Wymiary owalnego portu: 37 × 69 mm

• Uszczelnienie portów: termozgrzewalne

• Stopień ochrony: IP68

• Temperatura pracy: od -40°C do +60°C

• Wysokość: 520 mm

• Średnica kopuły: 185 mm

• Średnica montażowa: 265 mm

• Waga netto mufy z uchwytem montażowym: około 2,55 kg

• Waga z akcesoriami i opakowaniem, bez tacek: około 3,35 kg

Zawartość zestawu

• Mufa światłowodowa Tracom SC-U7-T-A-000

• Wspornik do mocowania mufy na ścianie lub innym obiekcie

• Termozgrzewalne tuby uszczelniające

• Osłonki spawów o długości 60 mm

• Tuby ochronne do dystrybucji włókien

• Samoprzylepna taśma ochronna

• Klamra do odgałęziania kabli BOKT

• Plastikowe opaski zaciskowe jednorazowego użytku

Akcesoria do dokupienia

Do organizacji spawów należy dokupić tacki światłowodowe Tracom P085, dostępne w wariantach:

• Tracom P085V1-24F [1×24F]

• Tracom P085V2-24F [1×24F]

Mufa obsługuje maksymalnie 12 tacek, co pozwala wykorzystać pełną pojemność 288 spawów.
