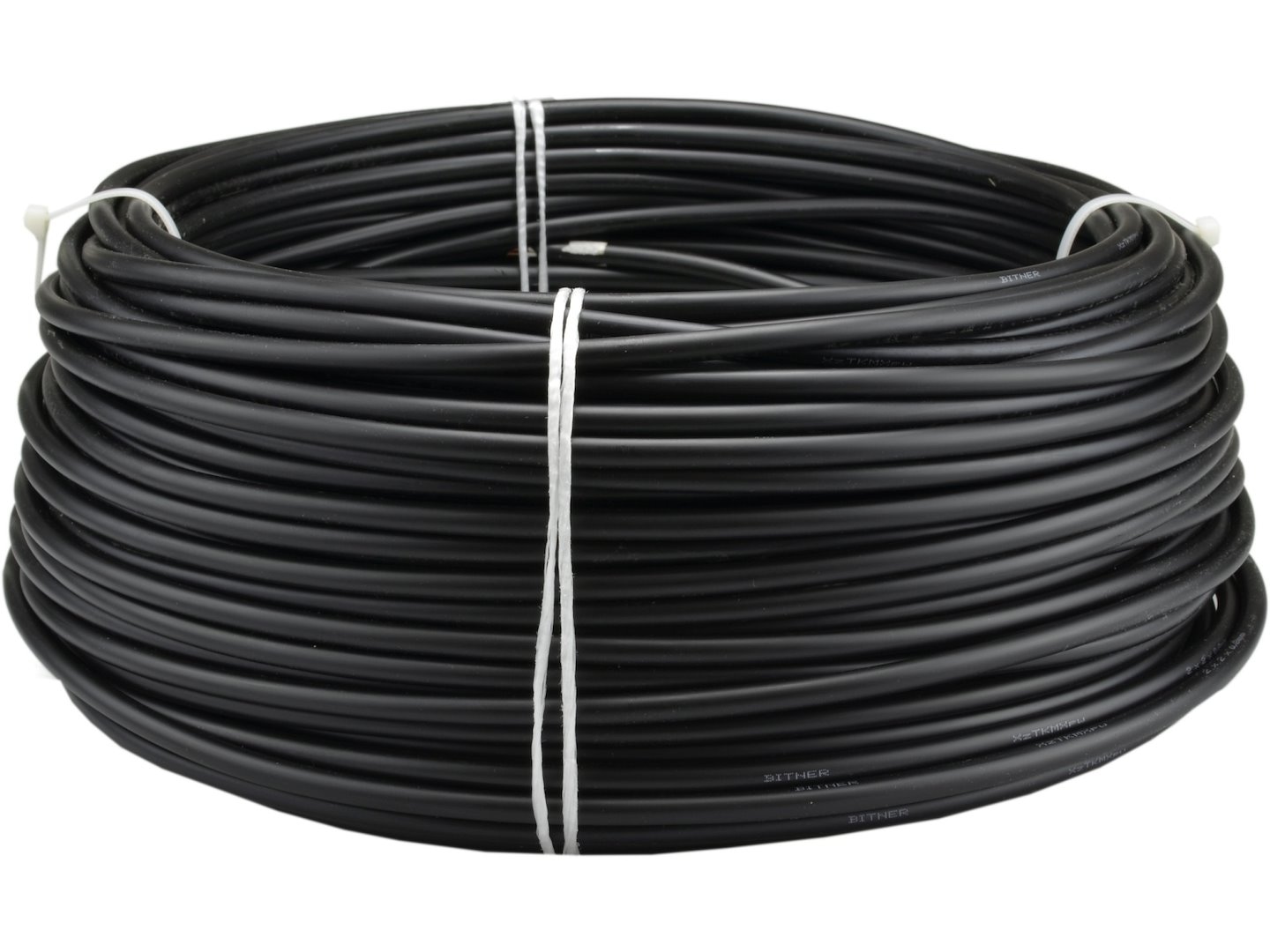

Telekomunikacyjny(T) kabel (K) miejscowy (M) z wiązkamiczwórkowymi (pęczkowy), o izolacji z polietylenu piankowego z zewnętrzną warstwą z polietylenu jednolitego (Xp), w powłoce polietylenowej z zaporą przeciwwilgociową (Xz), wypełniony żelem (w).
Kable XzTKMXpw przeznaczonesą do budowy telekomunikacyjnych sieci miejscowych (np. połączenia abonentów docentrali) oraz tworzenia sieci komunikacyjnych w domach (np. domofony, czujniki, alarmy). Mogą być układane w kanalizacjikablowej oraz bezpośredniow ziemi na terenach o małym zagrożeniu uszkodzeniamimechanicznymi. Nie mogą być stosowane do zasilania urządzeń elektroenergetycznych.
Specyfikacja
•Model: XzTKMXpw
•Rodzaj przewodu: telekomunikacyjnymiejscowy czwórkowy
•Ilość par: 5x4x0,5mm
•Średnica zewnętrzna(max.): 12mm
•Minimalny promień zginania: 10 x Ø
•Rezystancja pętli żył (max): 191,8 Ω/km
•Rezystancja izolacji żył (min): 1500MΩ x km
•Pojemność skuteczna par (średnia / max): 50/55nF/km
•Asymetria pojemności między toramimacierzystymi w jednej czwórce k1 (max): 500pF/500m
•Asymetria pojemności między toramimacierzystymi w sąsiednich czwórkach k9-12 (max): 150pF/500m
•Temperatura podczaspracy: -40°Cdo +70°C
•Temperatura podczas układania: -10°Cdo + 50°C
•Waga: 89kg/km
Budowa przewodu:
•Żyły: miękkiedruty miedziane
•Izolacja: polietylenpiankowy z zewnętrzną warstwą polietylenu pełnego (foam-skin)
•Wiązki: czwórkigwiazdowe, tory transmisyjne w czwórce tworzą żyły „a” i „b” oraz „c” i „d”
•Pęczkielementarne: 5-czwórkowe
•Ośrodek: skręconyz pęczków elementarnych, pęczki elementarne w ośrodku kabla są wyróżnianeprzez barwny obwój
•Uszczelnieniewzdłużne: wypełnienie żelem hydrofobowy
•Obwójośrodka: taśmy poliestrowe
•Zaporaprzeciwwilgociowa: taśma aluminiowa pokrytadwustronnie warstwą kopolimeru etylenu
•Powłoka: polietylenodporny na działanie promieniowania UV
•Koloryizolacji żył: według tabeli w karcie katalogowej
•Kolorpowłoki: czarny
