TELEFONIKA Kabel światłowodowy ZW-(NV)OTKtsdD 12J (2x12), tuba 1,8mm

Kabel światłowodowy zewnętrzno-wewnętrzny przeciwgryzoniowy ZW-(NV)OTKtsdD 24J (4x6)/2,4 SM

Oznaczenie wg normy VDE: U-DQ(ZN)4YH
Rodzaj zastosowania: uniwersalny (zewnętrzny i wewnętrzny)
Klasa reakcji na ogień CPR: Eca
Typ włókna: 9/125 µm SM (OS2) G.652D

Kabel światłowodowy ZW-(NV)OTKtsdD 24J to uniwersalny kabel zewnętrzno-wewnętrzny o pełnej odporności dielektrycznej i zabezpieczeniu przeciwgryzoniowym, przeznaczony do zastosowań w sieciach telekomunikacyjnych, FTTX, LAN oraz WAN. Konstrukcja kabla oparta jest na luźnej tubie z uszczelnieniem suchym (ts) oraz centralnym pręcie FRP, co zapewnia wysoką odporność na rozciąganie, wilgoć i uszkodzenia mechaniczne.

Zewnętrzna powłoka z tworzywa bezhalogenowego FRLSOH nie rozprzestrzenia płomienia i gwarantuje bezpieczeństwo użytkowania w pomieszczeniach. Dodatkowa powłoka poliamidowa (NV) stanowi skuteczną ochronę przed gryzoniami, co umożliwia instalację kabla zarówno w budynkach, jak i w warunkach terenowych.

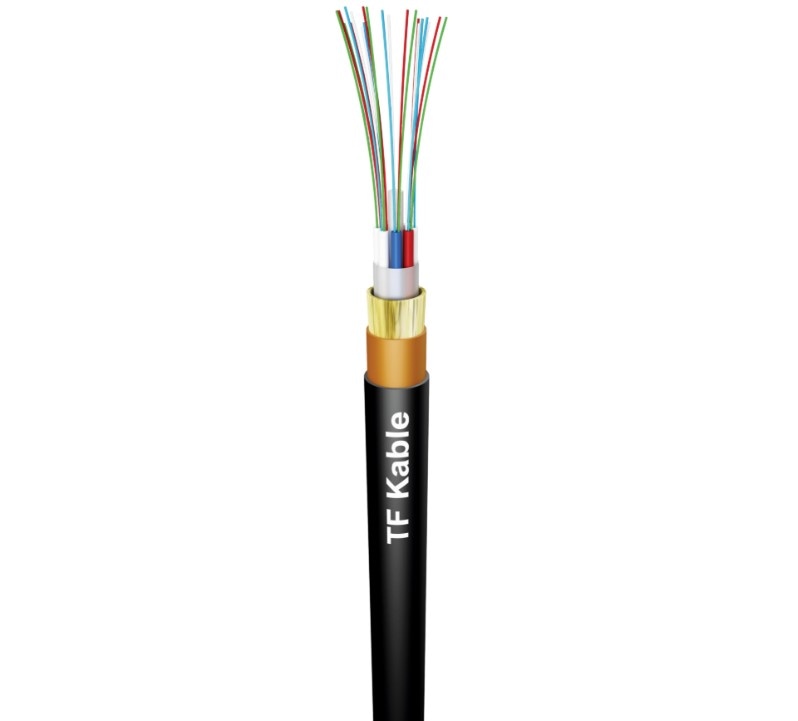

Budowa kabla

• Centralny element wytrzymałościowy: pręt dielektryczny FRP (z powłoką PE lub bez)

• Tuby: luźne, wypełnione żelem tiksotropowym

• Ośrodek kabla: 4 tuby po 6 włókien (układ 4×6 = 24J)

• Uszczelnienie ośrodka: suche

• Wzmocnienie: przędza aramidowa

• Powłoka zewnętrzna: bezhalogenowa + poliamidowa (NV), kolor czarny

• Nitki rozrywające: 2 sztuki

• Kształt kabla: okrągły

• Rodzaj włókien: jednomodowe G.652D (OS2) – matched cladding

Najważniejsze właściwości

• W pełni dielektryczny – odporny na zakłócenia elektromagnetyczne

• Odporny na gryzonie – podwójna powłoka zewnętrzna z poliamidu

• Nieżelowe uszczelnienie – łatwy montaż i czysta instalacja

• Wysoka odporność mechaniczna – wzmocnienie przędzą aramidową

• Bezpieczeństwo przeciwpożarowe – powłoka bezhalogenowa FRLSOH

• Zabezpieczony przed wnikaniem wilgoci

• Możliwość układania w pobliżu instalacji elektrycznych

• Oznaczenie metryczne i indywidualne znakowanie kabla

Zastosowanie

Kabel ZW-(NV)OTKtsdD 24J znajduje zastosowanie w:

• sieciach teleinformatycznych, FTTX, MAN, WAN, LAN,

• instalacjach zewnętrznych i wewnętrznych,

• tunelach kolejowych i drogowych,

• szybach kopalnianych i korytach kablowych,

• systemach podwieszanych (poziomych i pionowych),

• połączeniach dalekosiężnych i rozległych sieci światłowodowych.

Normy i zgodność

• Oznaczenie VDE: U-DQ(ZN)4YH

• Klasa reakcji na ogień: Eca (EN 50575)

• Odporność na płomień: IEC 60332-1-2

• Bezhalogenowa powłoka: FRLSOH

• Zgodność z dyrektywą RoHS 2011/65/UE
