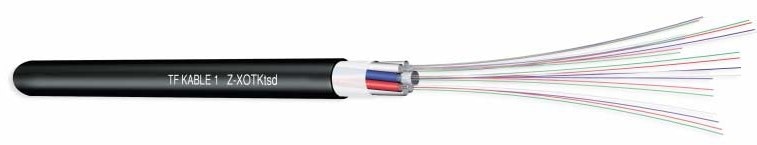

Kabel Tele-Fonika Z-XOTKtsd 288J posiada konstrukcję wielotubową, czyli luźne tuby owinięte dookoła centralnego prętu wzmacniającego FRP (z włókna szklanego). W tym wariancie mamy 24 aktywne tuby, a każda z nich wypełniona jest 12 włóknami światłowodowymi, co daje łącznie 288 włókien – stąd oznaczenie 24x12.
Zastosowano minituby o średnicy 1,8 mm. W porównaniu z klasycznymi tubami 2,4 mm uzyskano zmniejszenie średnicy zewnętrznej kabla, co przekłada się na mniejszą masę i niższy minimalny promień gięcia (o ok. 30%). Choć kabel jest słabszy mechanicznie w rozciąganiu niż wersje z tubami 2,4 mm, to niższa masa rekompensuje tę różnicę. Dzięki temu kabel jest łatwiejszy w transporcie, układaniu i szczególnie w wdmuchiwaniach do rurociągów światłowodowych.
Cechą wyróżniającą tego typu konstrukcję jest stosunkowo mała średnica zewnętrzna jak na kabel o tak dużej liczbie włókien, co w praktyce obniża koszty zajętości kanalizacji teletechnicznej (np. w sieciach Orange).
Włókna jednomodowe 9/125 µm G.652D zapewniają bardzo dobre parametry transmisyjne – minimalne zjawisko dyspersji i niskie tłumienie sygnału. Dzięki temu od lat stosowane są w połączeniach dalekosiężnych. Obecnie, w wyniku standaryzacji, ponad 90% nowych instalacji światłowodowych – także krótkich (<0,5 km) – wykonuje się na włóknach jednomodowych.
Tele-Fonika stosuje włókna światłowodowe najwyższej jakości – japońskie (Sumitomo) lub amerykańskie (Corning). Standardowo w Z-XOTKtsd 288J używa się włókien G.652D, ale na zamówienie możliwa jest instalacja innych typów, np. G.657.A2 lub włókien wielomodowych.
Kabel jest w pełni odporny na warunki atmosferyczne: promieniowanie UV, wahania temperatur oraz wilgoć. Dzięki całkowitej dielektryczności można go bezpiecznie układać w pobliżu linii elektroenergetycznych wszystkich napięć.
Najczęstsze zastosowania:
instalacje w rurociągach światłowodowych (Ø32, Ø40)
instalacje w kanalizacji pierwotnej Ø110
idealny do wdmuchiwania dzięki niskiej masie i gładkiej powłoce HDPE
ograniczone zastosowanie przy zaciąganiu mechanicznym do kanalizacji kablowej (z uwagi na siłę dopuszczalną 1 kN)
 | Budowa kabla Z-XOTKtsd a: centralny element wytrzymałościowy dielektryczny pręt FRP w powłoce z polietylenu lub bez powłoki b: tuba luźna tuba ze światłowodami wypełniona żelem hydrofobowym c: włókno optyczne jednomodowe (J), G.652D d: wkładka wkładka wypełniająca z polietylenu e: ośrodek kabla ośrodek stanowią wszystkie tuby i wkładki owinięte wokół centralnego elementu wytrzymałościowego f: uszczelnienie ośrodka suche g: ripcord 2 nitki do rozcinania powłoki kabla h: powłoka powłoka zewnętrzna czarna z polietylenu |
Wysokiej jakości włókna jednomodowe (Sumitomo/Corning) zapewniają niskie tłumienie sygnału
Odporność na warunki atmosferyczne i promieniowanie UV
Wielotubowa konstrukcja poprawia trwałość i ochronę włókien
Łatwa instalacja dzięki kompaktowej budowie i niskiej masie
Idealny do wdmuchiwania w kanalizację teletechniczną
Kabel światłowodowy Tele-Fonika Z-XOTKtsd to nowoczesne i wydajne rozwiązanie dla profesjonalnych sieci światłowodowych. Zapewnia wysoką jakość transmisji, odporność na czynniki zewnętrzne oraz łatwość montażu, co czyni go doskonałym wyborem do zaawansowanych instalacji telekomunikacyjnych.
