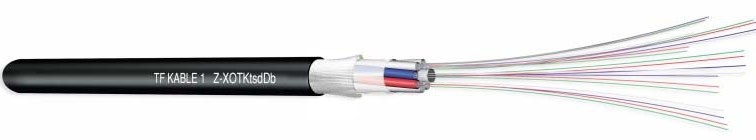

TELEFONIKA Kabel światłowodowy antygryzoniowy wzmocniony włóknami szklanymi Z-XOTKtsdDb 12J (1x12), tuba 1,8mm, średnica 9,5mm

Kabel światłowodowy Z-XOTKtsdDb – wytrzymały, dielektryczny, antygryzoniowy

Kabel światłowodowy typu Z-XOTKtsdDb to nowoczesne i niezawodne rozwiązanie przeznaczone do budowy zewnętrznych sieci telekomunikacyjnych – dalekosiężnych, rozległych i lokalnych. Dzięki swojej w pełni dielektrycznej konstrukcji może być instalowany w pobliżu linii średniego i wysokiego napięcia, bez ryzyka zakłóceń elektromagnetycznych. Doskonale sprawdza się w kanalizacji kablowej pierwotnej i wtórnej, szczególnie w miejscach narażonych na atak gryzoni.

Właściwości i zastosowanie

Kabel Z-XOTKtsd 12J (1x12)/1,8 jest przeznaczony do instalacji zewnętrznych, szczególnie:

• w rurociągach światłowodowych Ø32 i Ø40,

• w kanalizacji pierwotnej Ø110 (przy wdmuchiwaniu),

• w miejscach wymagających pełnej dielektryczności – możliwa instalacja w pobliżu linii energetycznych nN, SN i WN.

Charakteryzuje się:

• odpornością na UV, wilgoć i zmienne temperatury,

• suchym systemem uszczelniającym i żelem hydrofobowym w tubie,

• małą średnicą i masą – ułatwiającą transport i montaż,

• idealnym przystosowaniem do techniki wdmuchiwania,

• nadrukiem metrycznym oraz możliwością personalizacji oznakowania.

Budowa kabla Z-XOTKtsd a: centralny element wytrzymałościowy dielektryczny pręt FRP w powłoce z polietylenu lub bez powłoki b: tuba luźna tuba ze światłowodami wypełniona żelem hydrofobowym c: włókno optyczne jenomodowe (J) , jednomodowe z przesuniętą dyspersją (Jn), wielomodowe (G/50), wielomodowe (G/62,5) d: wkładka wkładka wypełniająca z polietylenu e: ośrodek kabla ośrodek stanowią wszystkie tuby i wkładki skręcone wokół centralnego elementu wytrzymałościowego ; ośrodek składa się z 6,8,12,18 lub 24 elementów f: uszczelnienie ośrodka suche g: wzmocnienie włókna szklane oplatające ośrodek kabla h: ripcord 2 nitki do rozcinania kabla i: powłoka powłoka zewnętrzna czarna HDPE

Budowa kabla Z-XOTKtsdDb

• Centralny element wytrzymałościowy: dielektryczny pręt FRP w powłoce z polietylenu lub bez powłoki
• Włókna optyczne: jednomodowe (J), jednomodowe z przesuniętą dyspersją (Jn) oraz wielomodowe (G/50, G/62,5)
• Tuby światłowodowe: luźne tuby wypełnione żelem hydrofobowym, zapewniające ochronę włókien przed wilgocią
• Wkładki: z polietylenu
• Ośrodek kabla: skręcone wokół centralnego elementu wytrzymałościowego tuby i wkładki (6, 8, 12, 18 lub 24 elementy)
• Uszczelnienie ośrodka: suche
• Wzmocnienie: przędza z włókna szklanego zwiększająca odporność mechaniczną i chroniąca przed gryzoniami
• Nitki rozrywające (ripcord): 2 sztuki, ułatwiające zdejmowanie powłoki
• Powłoka zewnętrzna: czarna powłoka polietylenowa (HDPE), odporna na UV, ścieranie i korozję naprężeniową

Najważniejsze cechy i zalety

• Odporność na gryzonie – dzięki zastosowaniu wzmocnienia z przędzy szklanej kabel jest skutecznie zabezpieczony przed uszkodzeniami mechanicznymi powodowanymi przez gryzonie.
• W pełni dielektryczna konstrukcja – brak elementów metalowych umożliwia instalację w pobliżu linii energetycznych.
• Wysoka wytrzymałość mechaniczna – zastosowany oplot z włókna szklanego niemal trzykrotnie zwiększa odporność na rozciąganie w porównaniu z kablami pozbawionymi wzmocnienia.
• Odporność środowiskowa – powłoka z HDPE gwarantuje odporność na promieniowanie UV, wilgoć, korozję naprężeniową i ścieranie.
• Ochrona przed wnikaniem wody – suchy system uszczelnienia oraz żel tiksotropowy skutecznie eliminują ryzyko wzdłużnej penetracji wilgoci.
• Uniwersalne zastosowanie – idealny do instalacji w kanalizacji kablowej, rurociągach kablowych i na zewnątrz obiektów.
• Znakowanie i identyfikacja – trwały nadruk metryczny oraz możliwość dostosowania oznakowania do wymagań klienta.

Parametry techniczne (wybrane konfiguracje)

Zakres zastosowania

Kabel Z-XOTKtsdDb znajduje zastosowanie w:

• sieciach teleinformatycznych dalekosiężnych, miejskich i kampusowych,
• instalacjach w kanalizacji kablowej pierwotnej i wtórnej,
• rurociągach kablowych i trasach narażonych na kontakt z gryzoniami,
• miejscach o wysokim poziomie zakłóceń elektromagnetycznych,
• instalacjach w pobliżu linii energetycznych średniego i wysokiego napięcia.

Kabel idealnie nadaje się do transmisji danych, głosu i obrazu w pełnym paśmie optycznym, we wszystkich nowoczesnych systemach telekomunikacyjnych.

Dane eksploatacyjne

• Temperatura pracy: –40°C do +70°C
• Temperatura instalacji: –15°C do +60°C
• Temperatura transportu i przechowywania: –40°C do +70°C
• Długość fabrykacyjna: do uzgodnienia (standardowo 4 km)
• Pakowanie: drewniane bębny kablowe

Kabel światłowodowy Z-XOTKtsdDb to trwały, w pełni dielektryczny światłowód o wysokiej odporności mechanicznej i środowiskowej. Dzięki wzmocnieniu z włókna szklanego stanowi doskonałe rozwiązanie dla inwestycji wymagających długiej żywotności, bezpieczeństwa transmisji i ochrony przed gryzoniami. To sprawdzony wybór dla operatorów telekomunikacyjnych, firm instalacyjnych i projektantów sieci światłowodowych.
