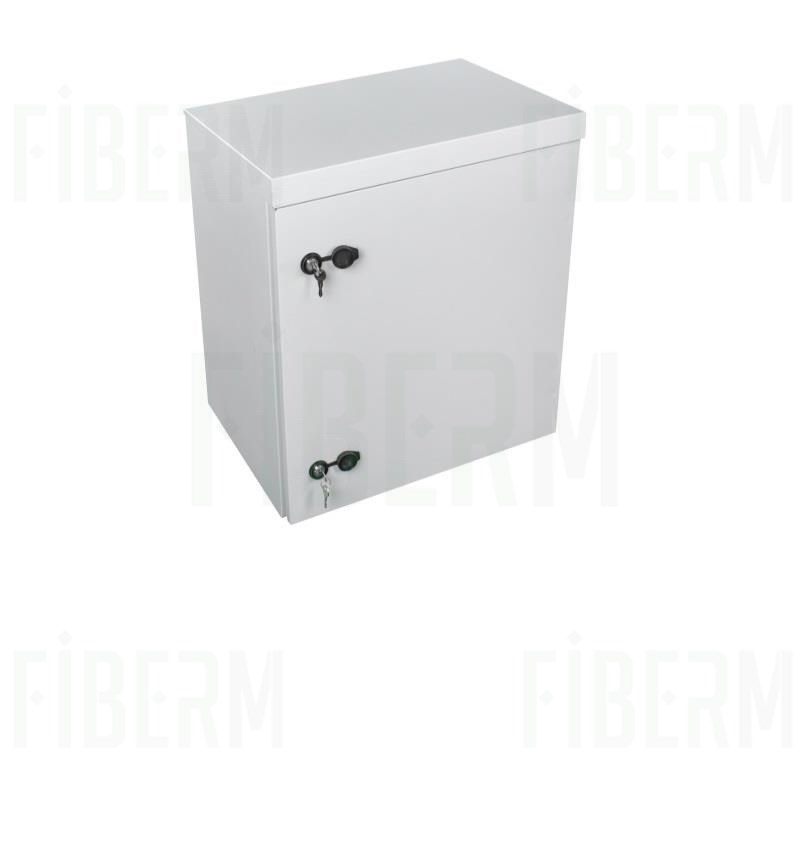

SZM-59/52/43 Szafa zewnętrzna masztowa RACK 19`` 9U 430

Szafa zewnętrzna masztowa RACK 19" 9U SZM-59/52/43 Magnelis® RAL7035

Szafa zewnętrzna masztowa SZM-59/52/43 to obudowa przeznaczona do montażu urządzeń telekomunikacyjnych, sieciowych oraz elementów systemów automatyki i sterowania. Konstrukcja w standardzie rack 19" zapewnia 9U przestrzeni montażowej, umożliwiając uporządkowaną instalację sprzętu oraz okablowania w sieciach dostępowych.

Obudowa wykonana z lakierowanej proszkowo blachy Magnelis® zapewnia wysoką odporność na korozję i działanie czynników atmosferycznych. Stopień szczelności IP54 oraz odporność mechaniczna IK10 wspierają ochronę zainstalowanych urządzeń w wymagających warunkach zewnętrznych. Szafa jest przystosowana do pracy w temperaturach od -40°C do +70°C.

Model wyposażono w pełne, jednoskrzydłowe drzwi zamykane na zamek, z maksymalnym kątem otwarcia 120°. Obudowa umożliwia montaż na maszcie o średnicy 35–50 mm lub na ścianie. Wejścia kablowe umieszczone w dolnej części ułatwiają prowadzenie przewodów, a możliwość zastosowania wentylacji aktywnej i pasywnej pozwala dostosować warunki pracy do zainstalowanych urządzeń.

Najważniejsze cechy

• Standard rack 19" i wysokość montażowa 9U.

• Wymiary zewnętrzne: 590 × 520 × 430 mm (szer. × wys. × gł.).

• Obudowa wykonana z blachy Magnelis® lakierowanej proszkowo.

• Kolor jasnoszary RAL7035, wykończenie strukturalne.

• Pełne, jednoskrzydłowe drzwi zamykane na zamek.

• Stopień szczelności IP54 i odporność mechaniczna IK10.

• Montaż na maszcie o średnicy 35–50 mm lub na ścianie.

• Trzy wejścia kablowe od dołu.

• Możliwość montażu jednego wentylatora o średnicy 125 mm.

• Dwa boczne otwory wentylacji pasywnej.

• Zakres temperatur pracy od -40°C do +70°C.

Specyfikacja techniczna

• Model: SZM-59/52/43

• Typ produktu: zewnętrzna szafa masztowa rack

• Zastosowanie: telekomunikacja, energetyka, automatyka i sterowanie

• Standard rack: 19"

• Wysokość montażowa: 9U

• Wymiary (szer. × wys. × gł.): 590 × 520 × 430 mm

• Materiał: blacha Magnelis® lakierowana proszkowo

• Kolor: jasnoszary RAL7035, struktura

• Konstrukcja: jednopłaszczowa, jednokomorowa

• Typ drzwi: pełne, jednoskrzydłowe

• Liczba drzwi: 1

• Maksymalny kąt otwarcia drzwi: 120°

• Wejścia kablowe: 3 od dołu

• Typ dławnicy: PG13,5

• Średnica wejścia kablowego: 22,5 mm

• Średnica przewodu dla dławnicy PG13,5: 8–12 mm

• Wentylacja aktywna: miejsce na 1 wentylator Ø125 mm

• Wentylacja pasywna: 2 boczne otwory wentylacyjne

• Termostat: wyposażenie opcjonalne

• Uziemienie: drzwi, dach

• Sposób montażu: na maszcie o średnicy 35–50 mm lub na ścianie

• Stopień szczelności: IP54

• Stopień ochrony mechanicznej: IK10

• Klasa palności: V0 według UL 94

• Zakres temperatur pracy: od -40°C do +70°C

• Normy i certyfikaty: ISO 9001:2015, PN-EN 60529, PN-EN 62262, REACH 1907/2006/EC, RoHS 2011/65/UE
