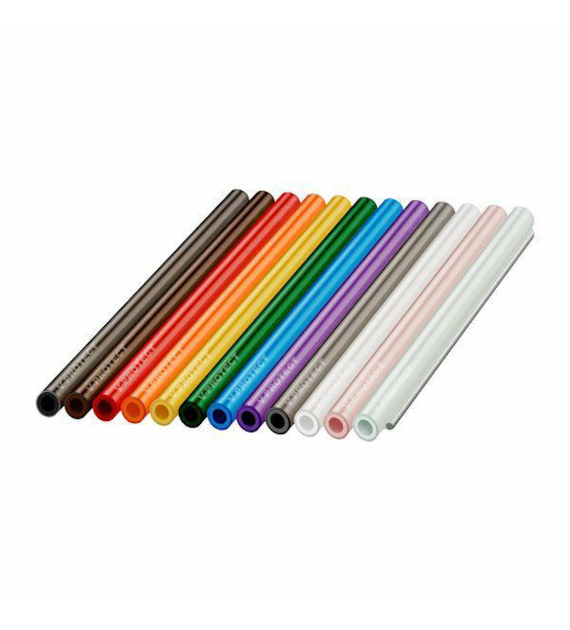

Barevné teplem smrštitelné ochránce optických spojů ze série V20 byly navrženy s ohledem na integrátory telekomunikačních systémů, zejména ty, kteří pracují s řešeními vysoké hustoty spojení. Jejich vynikající klimatické a tepelné vlastnosti je činí vhodnými pro vnitřní i venkovní použití. Hlavními výhodami tohoto řešení jsou jeho malá velikost a rychlá instalace. Během fáze návrhu byly hlavními cíli zajištění úplné ochrany spojovaných optických vláken, malá velikost po smrštění a krátký čas instalace.
Vnější průměr smrštitelné trubice po smrštění: 2 mm +/- 0,2 mm
Vnitřní průměr trubice před smrštěním: 1,2 mm
Průměr vyztužovacího drátu: 0,75 mm
Minimální teplota smrštění: 110°C
Maximální doba smrštění: 60 sekund
Standardní barva: Transparentní
Produkt vyhovuje normám: UL224, MIL-I-23053, GR-1380-CORE
Produkt splňuje požadavky směrnice EU RoHS
Balení: v šňůrových pytlích, 100 kusů na pytel
Série V20 se vyznačuje malým vnějším průměrem po smrštění (D=2,0 mm), zkrácenou délkou (nejkratší L=20 mm) a rychlou instalací (do 60 sekund). Konstrukce trubice sestává z vyztužovacího drátu o průměru 0,75 mm, vnějšího povlaku s tenkou stěnou a vnitřního povlaku s otvorem 1,2 mm. Tento design umožňuje použití trubic pro ochranu vláken s povlakem 250 µm i těch s bufferem 900 µm. Vnitřní povlak je vyroben ze syntetického materiálu s dobrou přilnavostí k různým materiálům a nízkou rozpustností ve vodě. S rostoucí teplotou mění svou konzistenci na tekutou. To umožňuje přesné vyplnění prostoru mezi vnitřní stěnou vnějšího povlaku, drátem a vláknem, čímž se eliminuje tvorba vzduchových bublin. Vyztužovací drát, který zpevňuje spojení, je vyroben z oceli se stejným koeficientem tepelné roztažnosti jako optické vlákno. To zabraňuje vzniku podélných napětí během procesu ohřevu. Podélné napětí ovlivňuje zvýšení sekundárního a reflexního útlumu spojení. V extrémních případech mohou vést k přerušení spojení, což vyžaduje opakování procesu spojování. Materiál vnějšího povlaku zajišťuje trvanlivost a odolnost proti natažení a propíchnutí. Vyznačuje se optimální propustností vzduchu, vysokým leskem a hladkým povrchem. Vyhovuje normám UL224 a MIL-I-23053. Trubice se obvykle vyrábí v transparentní barvě, ale na speciální objednávku jsou dostupné i jiné barvy.
