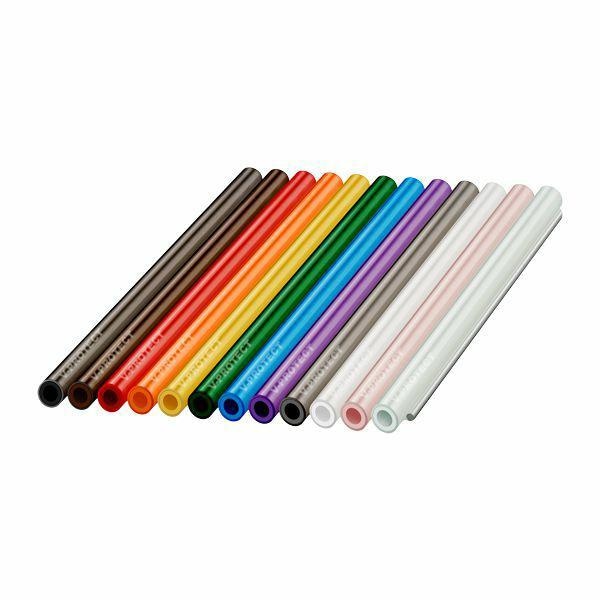

I protectori termoretraibili colorati per giunti di fibra ottica della Serie V20 sono stati progettati con gli integratori di sistema delle telecomunicazioni in mente, in particolare coloro che si occupano di soluzioni di connessione ad alta densità. Le loro eccellenti proprietà climatiche e termiche li rendono adatti sia per applicazioni interne che esterne. I principali vantaggi di questa soluzione sono le dimensioni ridotte e l'installazione rapida. Durante la fase di progettazione, gli obiettivi principali erano garantire la protezione completa delle fibre ottiche giunte, una dimensione ridotta dopo il ritiro e un breve tempo di installazione.
Diametro esterno del manicotto termoretraibile dopo il ritiro: 2 mm +/- 0.2 mm
Diametro interno del manicotto prima del ritiro: 1.2 mm
Diametro del filo di rinforzo: 0.75 mm
Temperatura minima di ritiro: 110°C
Tempo massimo di ritiro: 60 secondi
Colore standard: Trasparente
Il prodotto è conforme agli standard: UL224, MIL-I-23053, GR-1380-CORE
Il prodotto soddisfa i requisiti della direttiva UE RoHS
Confezionamento: in sacchetti di corda, 100 pezzi per sacchetto
La Serie V20 si caratterizza per un piccolo diametro esterno dopo il ritiro (D=2.0 mm), una lunghezza ridotta (la più breve L=20 mm) e un'installazione rapida (fino a 60 secondi). La costruzione del manicotto consiste in un filo di rinforzo con un diametro di 0.75 mm, un rivestimento esterno con parete sottile e un rivestimento interno con un foro di 1.2 mm. Questo design consente l'uso di manicotti per proteggere fibre con un rivestimento di 250 µm così come quelli con un ammortizzatore di 900 µm. Il rivestimento interno è realizzato in materiale sintetico con buona adesione a vari materiali e bassa solubilità in acqua. Man mano che la temperatura aumenta, cambia la sua consistenza diventando più fluida. Ciò consente un riempimento preciso dello spazio tra la parete interna del rivestimento esterno, il filo e la fibra, eliminando la formazione di bolle d'aria. Il filo di rinforzo, che irrigidisce la connessione, è realizzato in acciaio con lo stesso coefficiente di dilatazione termica della fibra ottica. Ciò impedisce la formazione di tensioni longitudinali durante il processo di riscaldamento. Le tensioni longitudinali influenzano l'aumento dell'attenuazione secondaria e riflettente della connessione. Nei casi estremi, possono portare alla rottura della connessione, rendendo necessaria la ripetizione della procedura di giunzione. Il materiale del rivestimento esterno garantisce resistenza e durabilità allo stretching e alla perforazione. Si caratterizza per una permeabilità ottimale all'aria, alto lustro e superficie liscia. È conforme agli standard UL224 e MIL-I-23053. Il manicotto viene tipicamente prodotto in colore trasparente, ma altri colori sono disponibili su ordinazione speciale.
