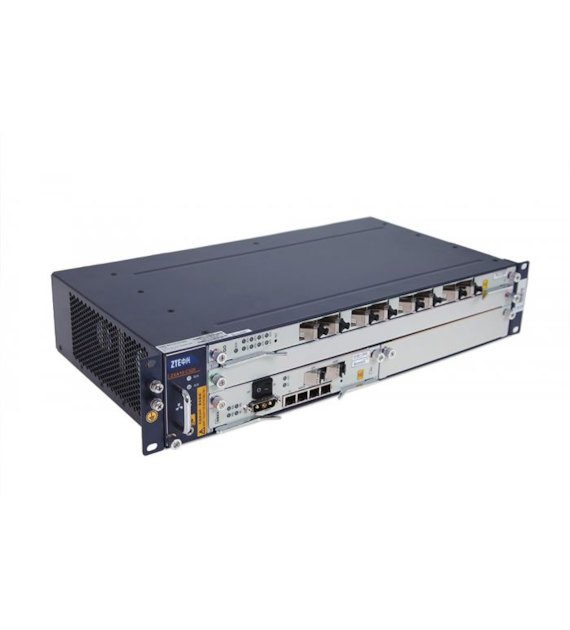

ZTE ZXA10 C320 OLT 1GE, Zasilanie AC, 2x SMXA/1, 1x GTGO B+

ZTE ZXA10 C320 OLT GPON s deskou GTGO a řídicími moduly SMXA/1

ZTE ZXA10 C320 je kompaktní modulární platforma OLT určená pro výstavbu a rozšiřování přístupových sítí FTTH. Nabízená sada zahrnuje OLT terminál vybavený 8portovou deskou GPON GTGO, dvěma řídicími a napájecími moduly SMXA/1 a kompletní sadou 8 GPON SFP modulů třídy C+.

Platforma byla navržena pro telekomunikační operátory, poskytovatele internetových služeb a integrátory budující výkonné optické sítě. ZXA10 C320 podporuje technologie EPON, GPON a P2P, čímž poskytuje vysokou flexibilitu při návrhu přístupové infrastruktury.

Zařízení má šasi o výšce 2U, přizpůsobené pro instalaci do 19" Rack skříní. Díky modulární konstrukci lze platformu rozšiřovat pomocí vhodných linkových a řídicích karet.

8 portů GPON a SFP moduly C+

Součástí sady je linková karta GTGO s 8 porty GPON, která umožňuje připojení účastníků využívajících infrastrukturu FTTH. Každý port GPON může pracovat s dodávanými GPON SFP moduly třídy C+.

Platforma podporuje maximální přenosovou vzdálenost až 20 km, díky čemuž ji lze využít jak v městských sítích, tak v rozsáhlejších operátorských infrastrukturách.

Řídicí moduly SMXA/1 a uplink porty

ZTE ZXA10 C320 je vybaven dvěma řídicími deskami SMXA/1, které zároveň plní funkci napájecích modulů. Každá deska disponuje dvěma SFP sloty a ethernetovými porty určenými pro správu, monitoring a realizaci uplinkových připojení.

V rámci celé sady má uživatel k dispozici 3 gigabitové uplink porty, z toho 2 optické porty SFP a 1 elektrický port GE.

Napájení řídicích modulů je realizováno napětím -48 V DC, které je běžné v telekomunikační infrastruktuře.

Výkonná platforma pro sítě FTTH

C320 nabízí 420 Gb/s kapacity backplane a 84 Gb/s kapacity přepínací matice. Maximální propustnost jednoho slotu činí 80 Gb/s.

Tyto parametry umožňují využití zařízení v sítích vyžadujících vysokou propustnost a podporu velkého počtu služeb a uživatelů.

Podpora služeb Triple Play

ZTE ZXA10 C320 umožňuje současné poskytování více služeb v rámci jediné optické infrastruktury. Platforma podporuje řešení typu Triple Play, která kombinují:

• vysokorychlostní přístup k internetu,
• telefonii VoIP,
• IPTV.

Zařízení rovněž nabízí pokročilé mechanismy pro multicast, včetně IGMP Snooping, IGMP Proxy a podpory multicastových skupin, což umožňuje efektivní distribuci IPTV služeb.

Rozšířené funkce PON

Platforma ZXA10 C320 podporuje standardy IEEE 802.3ah EPON a ITU-T G.984.x GPON. Zařízení rovněž nabízí řadu funkcí zvyšujících výkon a spolehlivost přenosu, například:

• DBA NSR-DBA a SR-DBA,
• FEC,
• AES128,
• SCB,
• OLS – Optical Laser Supervising,
• IEEE 1588v2,
• synchronizaci Ethernetu,
• podporu CATV na vlnové délce 1550 nm,
• maximální přenosovou vzdálenost až 20 km.

Funkce Layer 2 a Layer 3

ZTE ZXA10 C320 poskytuje širokou sadu funkcí pro přepínání a směrování. Zařízení disponuje tabulkou MAC adres s kapacitou 32K a podporuje až 4K VLAN.

V oblasti funkcí Layer 2 jsou k dispozici mimo jiné:

• VLAN 1:1 a N:1,
• IEEE 802.1ad,
• SVLAN,
• Selective QinQ,
• VLAN Stacking,
• line-rate forwarding,
• STP, RSTP a MSTP,
• agregace linek IEEE 802.3ad,
• UAPS, EAPS a ZESR,
• BFD,
• IPv4/IPv6 Dual Stack.

V oblasti routingu Layer 3 zařízení podporuje až 12K záznamů směrování IPv4 a až 6K záznamů směrování IPv6. K dispozici jsou také statické směrování, RIP v1/v2, OSPF v2, IS-IS a BGP.

Podpora multicastu a IPTV

Platforma je vybavena funkcemi určenými pro podporu IPTV služeb. Může obsluhovat až 1000 multicastových skupin IGMP a podporuje protokoly IGMP v1/v2/v3.

K dispozici jsou mimo jiné:

• IGMP Snooping,
• IGMP Proxy,
• MVLAN – až 256,
• CAC – Channel Access Control,
• PRV – Preview,
• CDR – Call Detail Record,
• PIM-SM,
• PIM-DM.

Pokročilé QoS

ZTE ZXA10 C320 umožňuje detailní správu provozu a priorit přenosu. Na každém portu je k dispozici 8 front a zařízení podporuje mechanismy plánování SP, DWRR a SP+DWRR.

Funkce QoS zahrnují mimo jiné:

• klasifikaci provozu,
• prioritizaci přenosu,
• omezení šířky pásma,
• tvarování provozu,
• IPv4 DSCP DiffServ,
• WRED,
• statistiky provozu,
• SLA s parametry CIR, PIR, EIR a MBS.

Zabezpečení sítě

C320 nabízí rozsáhlou sadu mechanismů pro zabezpečení infrastruktury a uživatelů. Zařízení podporuje ACL Layer 2–4, Source Guard a mechanismy ochrany proti útokům DoS.

K dispozici jsou také funkce:

• MAC/IP Anti-Spoofing,
• DHCP Binding,
• ochrana proti zahlcení Broadcast, IGMP a DHCP,
• omezení počtu MAC adres na základě VLAN nebo GEM portu,
• Port Mirroring,
• autentizace PPPoE+,
• DHCP Option 82.

Správa a údržba O&M

Platformu ZTE ZXA10 C320 lze spravovat lokálně i vzdáleně. K dispozici jsou mimo jiné rozhraní CLI, Telnet a SNMP v1/v2c/v3, stejně jako MIB II.

Zařízení rovněž umožňuje:

• správu přes SSH v1/v2,
• podporu FTP/TFTP,
• využití ACL,
• vzdálené stahování a nahrávání softwaru,
• monitoring parametrů prostředí,
• kontrolu stavu zařízení,
• správu alarmů.

Modulární konstrukce Rack 19"

Šasi ZXA10 C320 má výšku 2U a je přizpůsobeno pro montáž do standardní 19" telekomunikační Rack skříně. Platforma disponuje 2 sloty pro linkové karty a 2 sloty pro řídicí karty. K dispozici je také slot určený pro ventilátorový modul.

Modulární konstrukce umožňuje přizpůsobit konfiguraci zařízení požadavkům konkrétní sítě a následně infrastrukturu dále rozšiřovat.

Obsah sady

• ZTE ZXA10 C320 – šasi OLT,
• 2 × řídicí/napájecí deska SMXA/1,
• 1 × GPON deska GTGO – 8 portů GPON,
• 8 × GPON SFP modul třídy C+,
• ventilátorový modul,
• šasi včetně montážního příslušenství.
