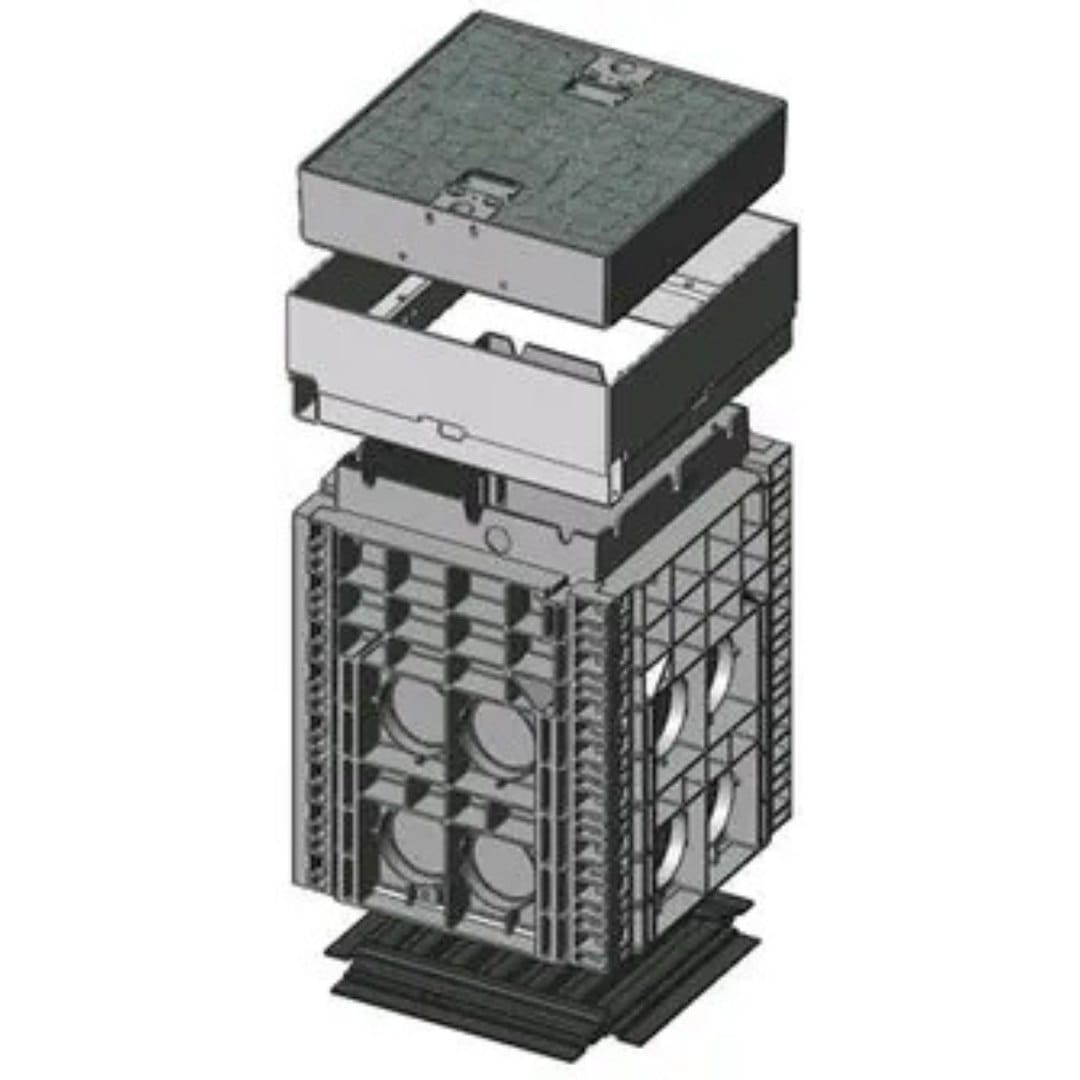

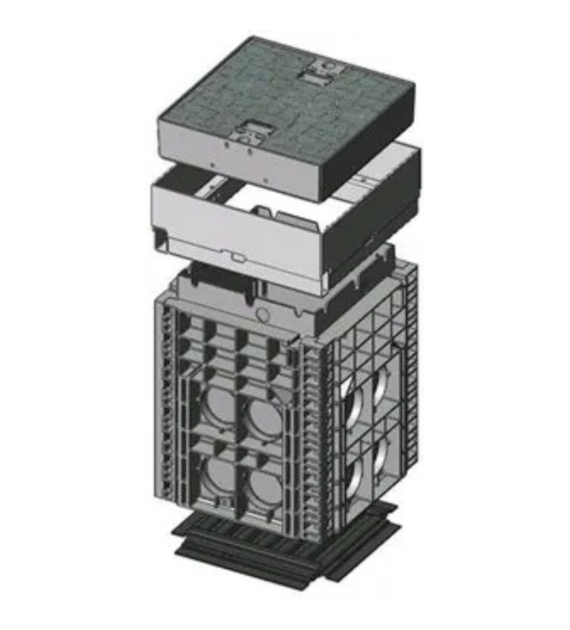

Telekomunikační kabelová šachta z polykarbonátu SK-1 (EK 358 K1 / Quality Box)

Telekomunikační kabelová šachta SK-1 vyrobená z vysoce kvalitního polykarbonátu představuje moderní a odolnou alternativu k tradičním betonovým kabelovým šachtám používaným v telekomunikační kanalizaci. Díky své konstrukci může být využívána jako průběžná i rozbočovací šachta v kabelových systémech.

Tělo šachty je vyrobeno z pěnového polykarbonátu, který díky specializovanému zpracování získal výjimečné mechanické vlastnosti a vysokou odolnost vůči vlivům prostředí. Tento materiál zajišťuje vysokou pevnost při současně výrazně nižší hmotnosti ve srovnání s betonovými šachtami.

Šachta je vybavena čtyřmi zeslabenými místy na každé straně, umožňujícími zavedení trubek o průměru Ø110 mm. Modulární konstrukce umožňuje flexibilní přizpůsobení výšky šachty konkrétním podmínkám stavby a výrazně zkracuje dobu montáže.

Ekvivalentem klasické šachty SK-1 v nabídce společnosti Quality Box je model EK 358 K1, který splňuje požadavky moderních telekomunikačních a technických instalací.

Použití

Kabelová šachta SK-1 je určena pro výstavbu a modernizaci telekomunikační kanalizace. Může sloužit jako průběžná, rozdělovací nebo kontrolní šachta.

Produkt nachází využití v:

• telekomunikační kanalizaci
• telekomunikačních sítích
• optických sítích (FTTH, FTTx)
• nízkonapěťových energetických sítích
• monitorovacích systémech
• systémech přenosu dat
• městské a průmyslové infrastruktuře
• rozbočovacích bodech kabelových sítí
• přípojkových instalacích

Šachta může být instalována například v:

• chodnících
• parkovištích
• silničních pásech
• zelených plochách
• obytných zónách
• průmyslových objektech

Konstrukce a provedení

Tělo šachty

Tělo šachty je vyrobeno z pěnového polykarbonátu, který zajišťuje velmi dobré mechanické vlastnosti a vysokou odolnost proti poškození.

Hlavní vlastnosti materiálu:

• vysoká mechanická odolnost
• vysoká tepelná odolnost
• vysoká pevnost v tahu
• vysoká odolnost proti ohybu
• odolnost vůči benzínu
• odolnost vůči mazivům
• odolnost vůči alkalickým uhlovodíkům
• samozhášivý materiál
• možnost recyklace

Modulární konstrukce

Jednou z hlavních výhod šachty SK-1 je její modulární konstrukce, která umožňuje přizpůsobení výšky šachty individuálním požadavkům projektu.

Výhody modulární konstrukce:

• možnost regulace výšky
• rychlá montáž
• zjednodušená instalace
• snadnější doprava
• flexibilní přizpůsobení terénním podmínkám

Systém vstupů pro trubky

Šachta je vybavena několika zeslabenými místy umožňujícími rychlé a pohodlné zavedení kabelových trubek.

Vlastnosti systému:

• 4 zeslabená místa na každé straně šachty
• možnost zavedení trubek Ø110 mm
• bez nutnosti složitého opracování
• snadné přizpůsobení konfigurace instalace

Varianty poklopů

Šachta SK-1 může být vybavena různými typy poklopů podle typu povrchu a provozních požadavků.

Dostupné varianty:

• ocelový poklop pro dlažbu
• ocelový betonovaný poklop
• litinový poklop

V závislosti na variantě lze použít následující třídy zatížení:

• B125 – pro pěší provoz a lehký provoz vozidel
• D400 – pro intenzivní silniční provoz

Kompaktní model Quality Box EK358K2

Model EK358K2 je kompaktní verze šachty SK-1 vybavená ocelovým rámem a různými variantami poklopů, určená pro instalaci v náročných provozních podmínkách.

Hlavní vlastnosti modelu EK358K2

• kompaktní konstrukce
• možnost použití poklopu pro dlažbu
• pozinkovaný ocelový rám
• vysoká mechanická odolnost
• více zeslabených míst pro vstupy trubek
• univerzální použití

Hlavní výhody polykarbonátové šachty SK-1

• alternativa k těžkým betonovým šachtám
• vysoká mechanická odolnost
• chemická a tepelná odolnost
• modulární konstrukce
• rychlá montáž
• možnost přizpůsobení výšky
• univerzální použití
• dlouhá životnost
• samozhášivý materiál
• možnost recyklace

Technické údaje – model SK-1 (EK 358 K1)

Model: EK 358 K1
Typ: telekomunikační kabelová šachta SK-1

Vnitřní rozměr: 400 × 400 mm
Vnější rozměr: 550 × 550 mm
Výška: 630 mm (s betonovaným poklopem)

Materiál těla: pěnový polykarbonát
Systém vstupů trubek: zeslabená místa pro Ø110 mm

Třída zatížení: B125 podle EN 124
Alternativní třída zatížení: D400

Technické údaje – kompaktní model EK358K2

Model: EK358K2
Typ: kompaktní šachta

Vnitřní rozměr: 400 × 400 mm
Vnější rozměr: 540 × 540 mm

Vnitřní výška: 630 mm
Celková výška:

• 780 mm – poklop pro dlažbu
• 735 mm – betonovaný poklop
• 680 mm – litinový poklop

Třída zatížení: B125 nebo D400 podle EN 124

Materiál těla: polykarbonát
Materiál rámu: pozinkovaná ocel

Zeslabená místa:

• 2 × Ø160 mm na kratší straně
• 2 × Ø160 mm na delší straně

Hmotnost šachty (v závislosti na variantě):

• cca 110 kg – poklop pro dlažbu
• cca 100 kg – betonovaný poklop
• cca 74 kg – litinový poklop

Proč zvolit polykarbonátovou šachtu SK-1?

Polykarbonátová kabelová šachta SK-1 představuje moderní řešení, které efektivně nahrazuje tradiční betonové šachty. Díky vysoké odolnosti materiálu, modulární konstrukci a širokým možnostem konfigurace poskytuje spolehlivé řešení i pro náročné infrastrukturní projekty.

Produkt je doporučen zejména pro:

• telekomunikační operátory
• projektanty technické infrastruktury
• veřejné i soukromé investory
• správce kabelových sítí
