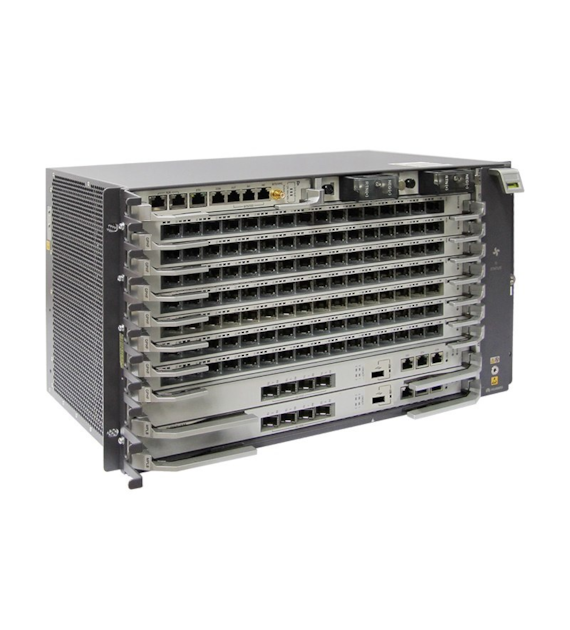

Huawei MA5800 X7 OLT

MA5800-X7 to terminal OLT firmy Huawei z nowej serii (MA5800-X2, MA5800-X7, MA5800-X15, MA5800-X17), dedykowany sieciom GPON i XGPON (Next-Generation Optical Line Terminal NG-OLT). Obudowa urządzenia została zaprojektowana z myślą o montażu w szafach rack 19", posiada wysokość 6U i pozwala na zamontowanie maksymalnie 7 sztuk płyt PON.

W zestawie z produktem znajdują się:

• 2x płyta kontrolna/uplink MPLA (4x1GE/10GE)
• 2x płyta zasilania H901PILA 48V
• 1x obudowa HUAWEI-MA5800-X7-CH
• 1x płyta interfejsów CIUA
• 1x wentylator H901FMLA
• Akcesoria

Specyfikacja:
MA5800-X7

• Przepustowość przełączania: 7 Tb/s
• Adresy MAC: 262143
• Tablica ARP / route: 64K
• Maksymalna ilość portów GPON: 112
• Maksymalna ilość portów XGPON: 56
• Maksymalna ilość portów GE/FE: 336
• Maksymalna ilość portów 10G GE: 56
• Maksymalna ilość portów E1: 224
• Wymiary: 442 x 268,7 x 263,9 mm
• Dopuszczalna temperatura pracy: od -40 do 65 st. C
• Napięcie zasilania: od 38,4 V do 72 V DC

Funkcje Layer2:

• VLAN+MAC forwarding
• SVLAN+CVLAN forwarding
• PPPoE Plus
• DHCP option82

Funkcje Layer3:

• Statyczny routing, RIP, OSPF/OSPFv2
• IS-IS, BGP/BGP4+, ARP, DHCP relay, VRF
• MPLS i PWE3
• LDP, RSVP-TE, MPLS OAM, tunnel PS, TDM/ETH PWE3
• PW Redundancy, MPLS, BGP IP VPN

IPv6:

• Dual-stack IPv4 i IPv6
• IPv6 Layer2 i Layer3 forwarding
• DHCPv6 relay

Multicast:

• IGMPv2, IGMPv3, IGMP proxy i snooping
• Multicasty w oparciu o VLAN

QoS:

• Klasyfikacja ruchu sieciowego, priorytetowanie
• Traffic policing w oparciu o trTCM, HQoS
• Kształtowanie ruchu, WRED, PQ/WRR/PQ+WRR, ACL

Płyty kontrolne:

• H901MPLB: 4x GE/10GE upstream, load sharing, 100 Gb/s na płytę serwisową
• H901MPLA: 4x GE/10GE upstream, load sharing, 200 Gb/s na płytę serwisową
• H901CKUA: Wspiera funkcje clock warstwy stratum-3 współpracując z MPLB i MPLA

Płyty uplinkowe:

• H901NXED: 8x 10 GE, wsparcie dla transmisji GE/10GE Ethernet

Uniwersalna płyta interfejsów:

• H901CIUA: Dodatkowe porty serial i alarmowe

Płyty serwisowe:

• H901GPHF: 16x portów GPON
• H901GPSF: 16x portów GPON
• H901XGHD: 8x asymetrycznych portów XGPON 10 Gb/s / 2,5 Gb/s
• H901TWED: 8x symetrycznych portów XGPON 10 Gb/s
• H901EDSH: 32x kanałowa płyta E1
• H901OGHK: 48x portów GE/FE
• H901OXHD: 8x portów optycznych 10GE

Płyta zasilająca:

• H901PILA: Wejście 48 V DC

Płyty wentylacji:

• H901FMLA: Zasila wentylatory, kontroluje i monitoruje ich pracę
• H901FMMA: Zasila wentylatory, kontroluje i monitoruje ich pracę

Pobór mocy:

• H901MPLA: Statycznie: 62 W, Maksymalnie: 89 W
• H901PILA: Statycznie: 0,5 W, Maksymalnie: 4 W
• H901FMLA / H901FMMA: Statycznie: 20 W, Maksymalnie: 139 W
• H901GPHF: Statycznie: 25 W, Maksymalnie: 50 W

Łączny pobór mocy z jedną płytą GPON:

• Statycznie: 170 W
• Maksymalnie: 375 W

Huawei MA5800 X7 OLT to zaawansowane rozwiązanie, które zapewnia skalowalność, wydajność i wszechstronność w obszarze sieci optycznych GPON i XGPON. Zaspokaja różnorodne wymagania operatorów telekomunikacyjnych, umożliwiając obsługę dużych ilości abonentów oraz oferując zaawansowane funkcje warstwy 2 i 3, multicast, QoS i wiele innych. Dzięki swojej rozbudowanej specyfikacji, jest idealnym wyborem dla nowoczesnych sieci optycznych.
