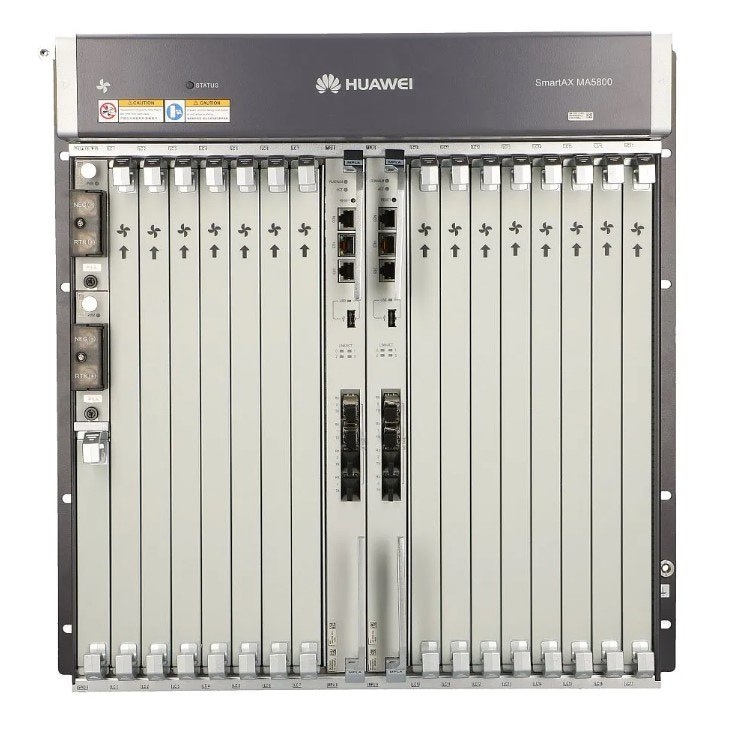

MA5800-X15 to terminal OLT firmy Huawei, kompatybilny z siecią GPON/XGPON. Obudowa została zaprojektowana zgodnie ze standardem Rack 19", o wysokości 11U, pozwalając na umieszczenie łącznie 15 płyt serwisowych. Nowa seria terminali OLT Huawei wspiera aż 8 razy więcej adresów MAC i ARP niż popularne modele MA5683T. Łączna przepustowość przełączania sięga imponujących 7 Tb/s, a maksymalna przepustowość na jeden slot serwisowy wynosi 200 Gb/s przy wykorzystaniu płyty kontrolnej H901MPLB lub 100 Gb/s przy użyciu płyty kontrolnej H901MPLA. Produkt jest również zgodny z 16-portowymi płytami GPON (2,5 Gb/s), co otwiera wiele możliwości rozbudowy sieci.

Terminal wyróżnia się nowoczesną funkcją eOTDR, umożliwiającą wykorzystanie optycznych modułów z wbudowanym reflektometrem PON o maksymalnym splicie 1:64. Dodatkowo, obsługuje standard DOCSIS 3.1.

W standardowym zestawie znajdują się:

• 2x MPLA
• 1x PILA
• Płyta wentylatora
• Płyta H901CIUA

Ogólna specyfikacja:

• MA5800-X15
• Przepustowość przełączania: 7 Tb/s
• Adresy MAC: 262143
• Tablica ARP/route: 64K
• Maks. ilość portów GPON: 240
• Maks. ilość portów XGPON: 120
• Maks. ilość portów GE/FE: 720
• Maks. ilość portów 10G GE: 120
• Maks. ilość portów E1: 480
• Wymiary: 442 x 287 x 486 mm
• Dopuszczalna temperatura pracy: od -40 do 65 st. C
• Napięcie zasilania: od 38,4 V do 72 V DC

Funkcje Layer2:

• VLAN+MAC forwarding
• SVLAN+CVLAN forwarding
• PPPoE Plus
• DHCP option82

Funkcje Layer3:

• Statyczny routing, RIP, OSFP/OSFPv2
• IS-IS, BGP/BGP4+, ARP, DHCP relay, VRF
• MPLS i PWE3
  • LDP, RSVP-TE, MPLS OAM, tunnel PS, TDM/ETH PWE3
  • PW Redundancy, MPLS, BGP IP VPN

IPv6:

• Dual-stack IPv4 i IPv6
• IPv6 Layer2 i Layer3 forwarding
• DHCPv6 relay

Multicast:

• IGMPv2, IGMPv3, IGMP proxy i snooping
• Multicasty w oparciu o VLAN

QoS:

• Klasyfikacja ruchu sieciowego, priorytetowanie
• Traffic policing w oparciu o trTCM, HQoS
• Kształtowanie ruchu, WRED, PQ/WRR/PQ+WRR, ACL

Lista kompatybilnych płyt:
Płyty kontrolne

• H901MPLB: 4x GE/10GE upstream, load sharing, 200 Gb/s na płytę serwisową
• H901MPLA: 4x GE/10GE upstream, load sharing, 100 Gb/s na płytę serwisową
• H901CKUA: Wspiera funkcje clock warstwy stratum-3 współpracując z MPLB i MPLA

Płyty uplinkowe

• H901NXED: 8x 10 GE, wsparcie dla transmisji GE / 10GE Ethernet

Uniwersalna płyta interfejsów

• H901CIUA: Dodatkowe porty serial i alarmowe.

Płyty serwisowe

• H901GPHF: 16 portów GPON
• H901GPSF: 16 portów GPON
• H901XGHD: 8 asymetrycznych portów XGPON 10 Gb/s / 2,5 Gb/s
• H901TWED: 8 symetrycznych portów XGPON 10 Gb/s
• H901EDSH: 32 kanałowa płyta E1
• H901OGHK: 48 portów GE/FE
• H901OXHD: 8 portów optycznych 10GE

Płyta zasilająca

• H901PILA: Wejście 48 V DC

Płyty wentylacji

• H901FMLA: Zasila wentylatory, kontroluje i monitoruje ich pracę
• H901FMMA: Zasila wentylatory, kontroluje i monitoruje ich pracę
