SZM-59/66/43 Szafa zewnętrzna masztowa RACK 19`` 12U 430

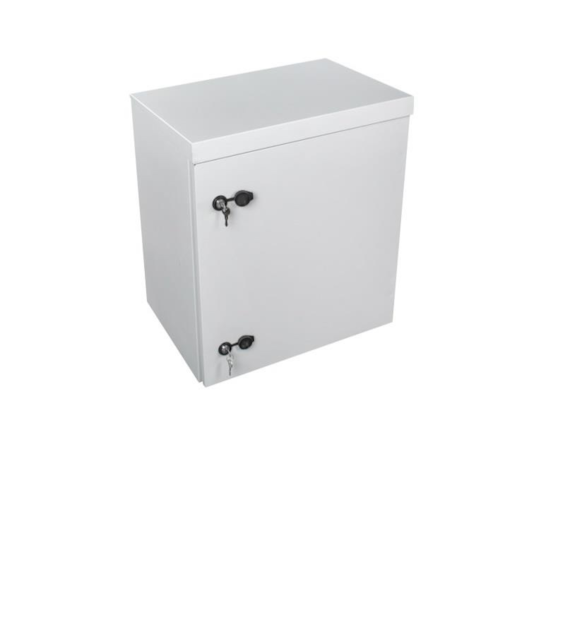

Szafa rack 19" masztowa zewnętrzna SZM-590/660/430-P-19"-12U-S-R7035 Magnelis® RAL7035

Szafa rack 19" SZM-590/660/430-P-19"-12U-S-R7035 marki Cabinex to zewnętrzna szafa masztowa przeznaczona do instalacji urządzeń telekomunikacyjnych, sieciowych oraz systemów automatyki i sterowania. Konstrukcja umożliwia montaż urządzeń w standardzie 19" i zapewnia 12U przestrzeni instalacyjnej, co pozwala na uporządkowane rozmieszczenie sprzętu oraz okablowania.

Obudowa wykonana z lakierowanej proszkowo blachy Magnelis® zapewnia wysoką odporność na korozję i trudne warunki środowiskowe. Stopień szczelności IP54 oraz odporność mechaniczna IK10 chronią zainstalowane urządzenia przed czynnikami zewnętrznymi i uszkodzeniami mechanicznymi. Szafa została przystosowana do pracy w temperaturach od -40°C do +70°C.

Model wyposażono w pełne, jednoskrzydłowe drzwi z zamkiem, które można otworzyć pod kątem do 120°. Szafę można zamontować na maszcie o średnicy 35–50 mm lub na ścianie. Wprowadzenie przewodów od dołu oraz możliwość zastosowania wentylacji aktywnej i pasywnej ułatwiają dostosowanie obudowy do wymagań konkretnej instalacji.

Najważniejsze cechy

• Standard rack 19" i wysokość montażowa 12U.

• Wymiary zewnętrzne: 590 × 660 × 430 mm (szer. × wys. × gł.).

• Obudowa z lakierowanej proszkowo blachy Magnelis®.

• Kolor jasnoszary RAL7035, wykończenie strukturalne.

• Pełne, jednoskrzydłowe drzwi zamykane na zamek.

• Maksymalny kąt otwarcia drzwi: 120°.

• Stopień szczelności IP54 i odporność mechaniczna IK10.

• Montaż na maszcie o średnicy 35–50 mm lub na ścianie.

• Trzy wejścia kablowe od dołu z możliwością zastosowania dławnic PG13,5.

• Możliwość montażu jednego wentylatora o średnicy 125 mm.

• Dwa boczne otwory wentylacji pasywnej.

• Przystosowanie do pracy w temperaturach od -40°C do +70°C.

Specyfikacja techniczna

• Producent: Cabinex

• Model: SZM-590/660/430-P-19"-12U-S-R7035

• Typ produktu: zewnętrzna szafa rack masztowa

• Zastosowanie: telekomunikacja, energetyka, automatyka i sterowanie

• Standard rack: 19"

• Wysokość montażowa: 12U

• Wymiary (szer. × wys. × gł.): 590 × 660 × 430 mm

• Głębokość montażowa: 325 mm

• Liczba szyn montażowych: 2, z przodu

• Konstrukcja: jednopłaszczowa, jednokomorowa

• Materiał: blacha Magnelis® lakierowana proszkowo

• Kolor: jasnoszary RAL7035, struktura

• Typ drzwi: pełne, jednoskrzydłowe

• Liczba drzwi: 1

• Zdejmowane osłony boczne: nie

• Wejścia kablowe: 3 od dołu

• Typ dławnicy: PG13,5

• Średnica wejścia kablowego: 22,5 mm

• Średnica przewodu dla dławnicy PG13,5: 8–12 mm

• Wentylacja aktywna: miejsce na 1 wentylator Ø125 mm

• Wentylacja pasywna: 2 boczne otwory wentylacyjne

• Termostat: wyposażenie opcjonalne

• Uziemienie: drzwi, dach

• Sposób montażu: wiszący, na maszcie lub ścianie

• Stopień szczelności: IP54

• Stopień ochrony mechanicznej: IK10

• Klasa palności: V0 według UL 94

• Zakres temperatur pracy: od -40°C do +70°C

• Waga: około 19 kg

• Normy i certyfikaty: ISO 9001:2015, PN-EN 60529, PN-EN 62262, REACH 1907/2006/EC, RoHS 2011/65/UE
