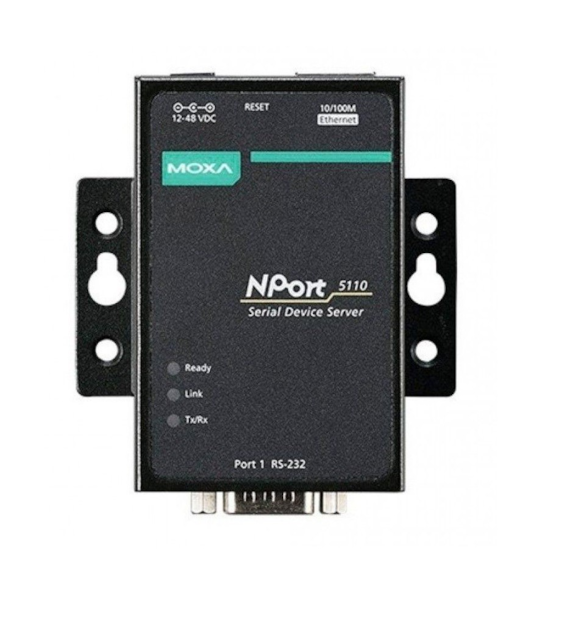

MOXA NPort 5110 Serwer portów szeregowych, 1x RS-232

NPort 5110 – Server sériových portů, 1x RS-232

NPort 5110 je pokročilý server sériových portů, který umožňuje snadné a spolehlivé připojení zařízení s rozhraním RS-232 do sítě Ethernet. Toto univerzální zařízení je ideální pro integraci zařízení, jako jsou čtečky čárových kódů, váhy, čtečky magnetických karet nebo telefonní ústředny, do stávající síťové infrastruktury. Díky kompaktní konstrukci a robustním technickým parametrům je NPort 5110 ideální pro širokou škálu průmyslových aplikací.

Zařízení podporuje řadu provozních režimů, včetně TCP klient/server, UDP klient/server, Real COM, Ethernet Modem a režimu párového připojení (Pair-Connection Mode), který umožňuje propojení dvou zařízení RS-232 přes síť Ethernet. Součástí balení je software pro emulaci COM/TTY portů v systémech Windows a Linux, což výrazně usnadňuje konfiguraci a integraci do stávající IT infrastruktury. Pevné hliníkové pouzdro, ochrana proti přepětí (15 kV ESD) a možnost provozu v širokém rozsahu teplot (od -40 °C do +75 °C u modelu NPort 5110-T) zajišťují spolehlivý provoz i v náročných prostředích.

Klíčové vlastnosti NPort 5110

Rozhraní a komunikace

• 1x port RS-232 (DB9 samec), podporující signály TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Ethernet 10/100 Mbps s magnetickou izolací 1,5 kV
• Podpora protokolů: ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP

Flexibilní konfigurace

• Možnosti nastavení přes webové rozhraní, Telnet, sériový port nebo software NPort Administrator
• Ovladače dostupné pro Windows, Linux, QNX, Solaris, FreeBSD, AIX, HP-UX a macOS

Robustní konstrukce a zabezpečení

• Hliníkové pouzdro zajišťující odolnost v průmyslových podmínkách
• Ochrana proti přepětí: 15 kV ESD pro sériové porty, 1 kV burst / 0,5 kV surge pro napájení
• Certifikace: UL, TÜV, EMC (CE, FCC)

Provozní podmínky a napájení

• Široký rozsah provozních teplot: 0 až 55?°C (NPort 5110) nebo -40 až 75?°C (NPort 5110-T).
• Napájení 12–48?V DC s nízkou spotřebou energie (128,7?mA při 12?V).

• Ethernetové rozhraní

  • Počet portů: 1
  • Rychlost přenosu: 10/100 Mbps (automatická detekce)
  • Konektor: RJ45 (8pinový)
  • Ochrana: 1,5 kV magnetická izolace

  Sériový port

  • Typ: 1x RS-232
  • Konektor: DB9 samec
  • Ochrana: 15 kV ESD pro všechny signály
  • Podporované signály: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  Parametry sériového portu

  • Datové bity: 5, 6, 7, 8
  • Stop bity: 1, 1.5, 2
  • Parita: žádná, sudá, lichá, mezera, značka
  • Řízení toku: RTS/CTS, DTR/DSR (pro RS-232), XON/XOFF
  • Rychlost: od 110 bps do 230,4 kbps

  Software a konfigurace

  • Síťové protokoly: ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP
  • Ovladače:

    • Windows: Real COM
    • Linux: Real TTY
    • Ostatní: Fixed TTY (SCO Unix, SCO OpenServer, UnixWare, QNX, Solaris, FreeBSD, AIX, HP-UX, MacOS)
  • Možnosti konfigurace:

    • Webová konzole
    • Telnet
    • Sériový port
    • NPort Administrator (Windows)

  Mechanické vlastnosti

  • Materiál pouzdra: hliník (tloušťka 1 mm)
  • Rozměry:

    • Bez montážních držáků: 52 x 80 x 22 mm
    • S držáky: 75,2 x 80 x 22 mm
  • Hmotnost: 580 g

  Provozní podmínky

  • Provozní teplota:

    • NPort 5110: od 0 do 55?°C
    • NPort 5110-T: od -40 do 75?°C
  • Provozní vlhkost: 5?% až 95?% RH (bez kondenzace)

  Napájení

  • Napájecí napětí: 12 až 48?V DC
  • Spotřeba energie:

    • 128,7?mA při 12?V
    • 72?mA při 24?V
  • Ochrana:

    • Přepětí (burst): 1?kV (dle EN61000-4-4: EFT/B)
    • Přepětí (surge): 0,5?kV (dle EN61000-4-5)

  Normy a certifikace

  • Bezpečnost: UL (UL60950-1), CUL, TÜV (EN60950-1)
  • EMC:

    • CE: EN55022 Class A, EN55024
    • FCC: Part 15 Subpart B Class A

  Speciální funkce

  • Provozní režimy:

    • TCP Server
    • TCP Client
    • UDP Client/Server
    • Real COM
    • Pair-Connection Mode (propojení dvou RS-232 zařízení přes Ethernet)
    • Ethernet Modem
  • Pokročilé síťové funkce:

    • SNMP MIB-II pro správu zařízení
    • Automatické obnovení síťového připojení

NPort 5110 je nepostradatelné řešení pro každou aplikaci, která vyžaduje spolehlivé připojení zařízení RS-232 do sítě Ethernet. Nabízí maximální flexibilitu, vysoký výkon a bezpečnost dat i v náročných provozních podmínkách.
