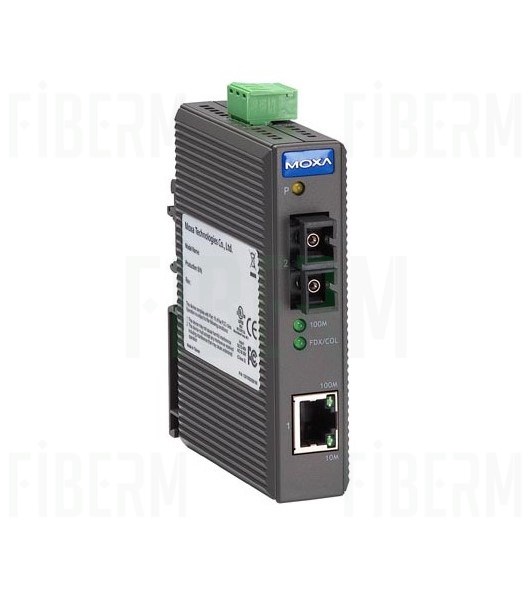

MOXA IMC-21-M-SC Mediální konvertor RJ-45 na multimódový optický kabel s konektorem SC

IMC-21 – Průmyslový převodník médií Ethernet–optické vlákno

IMC-21 je vysoce kvalitní průmyslový media konvertor navržený pro spolehlivý provoz v náročných podmínkách prostředí. Umožňuje převod signálu ze sítě Ethernet 10/100BaseT(X) (kroucená dvojlinka, RJ-45) na optické vlákno 100BaseFX, a to jak jednomódové, tak multimódové (konektory SC nebo ST). Díky použití optického vlákna je možné výrazně prodloužit dosah sítě a zároveň eliminovat elektromagnetické rušení, typické pro průmyslové prostředí.

Hlavní vlastnosti zařízení

• Kompaktní konstrukce a montáž na DIN lištu
  Rozměry jednotky jsou pouhých 25 × 109 × 97 mm, což umožňuje snadnou integraci i v omezeném prostoru. Plastové pouzdro s krytím IP30 umožňuje rychlou instalaci na DIN lištu.

• Široký rozsah napájení
  IMC-21 lze napájet stejnosměrným napětím 12–45 VDC nebo střídavým napětím 18–30 VAC, což poskytuje velkou flexibilitu při instalaci.

• Vyšší spolehlivost – funkce Link Fault Pass-Through (LFP)
  Mechanismus LFP automaticky informuje o ztrátě spojení – pokud signál vypadne na jedné straně konvertoru, druhá strana je rovněž deaktivována. To zabraňuje vytváření zbytečného síťového provozu a umožňuje rychlou reakci na poruchy.

• Stabilita v jakýchkoli podmínkách
  Zařízení pracuje v teplotním rozsahu -10°C až +60°C, což jej činí odolným vůči běžným výzvám průmyslového prostředí.

• Shoda se standardy IEEE
  Podporuje IEEE 802.3, 802.3u, 802.3x – plná kompatibilita s moderními sítěmi Ethernet.

Technické parametry

• Porty

  • 1× RJ-45 (10/100BaseTX)

  • 1× optický port 100BaseFX (SC/ST, jednomódový nebo multimódový)

• Napájení

  • 12–45 VDC nebo 18–30 VAC (47–63 Hz)

  • Spotřeba: 0,15 A při 24 VDC

  • Ochrana proti přepólování a přetížení (1,1 A)

• Dosah přenosu

  • Multimód: až 5 km (1300 nm)

  • Jednomód: až 40 km (1310 nm)

• LED indikace
  Napájení, stav portu Ethernet, stav optického portu, provozní režim

• Instalace

  • Montáž na DIN lištu

  • Hmotnost: 125 g

  • Plastové pouzdro, krytí IP30

• Odolnost vůči prostředí

  • Provozní teplota: -10°C až +60°C

  • Relativní vlhkost: 5 %–95 % (bez kondenzace)

  • Odolnost proti otřesům, vibracím a pádům dle IEC60068

• Certifikace

  • EMC: FCC, EN55022, EN61000

  • Bezpečnost: UL508, EN60950-1

  • MTBF: 353 000 hodin (MIL-HDBK-217F, 25°C)

Použití

IMC-21 je ideálním řešením pro průmysl, automatizaci, dopravu, monitorovací systémy a všude tam, kde je vyžadován stabilní a vůči rušení odolný přenos dat. Hodí se jak pro nové instalace optických sítí, tak pro modernizaci stávajících měděných sítí.
