Popis

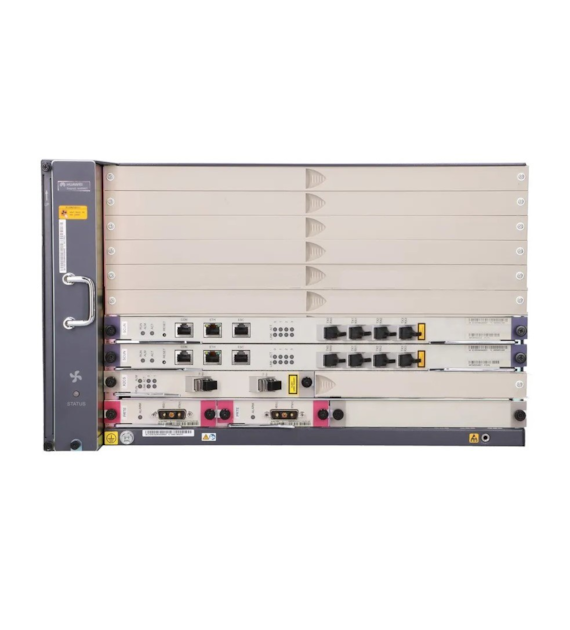

Huawei MA5683T je pokročilý terminál OLT navržený pro obsluhu sítě GPON. Jeho použitá skříň má výšku 6U, umožňující instalaci až 6 servisních desek (GPON). Díky MA5683T můžeme efektivně obsluhovat až 12288 uživatelů pomocí 16-portových desek nebo 6144 uživatelů při použití 8-portových desek.
V soupravě s OLT obdržíme: 2 napájecí desky DC (model PRTE, 48 V, s redundantním provozem), 1 uplinkovou desku X2CS vybavenou 2 sloty SFP+ (10 Gb/s) a 2 kontrolní desky SCUN.
Součásti soupravy jsou:
2x HUAWEI-H80-PRTE (napájecí deska, 48 V DC)
2x HUAWEI-H80D00SCUN02 (kontrolní deska)
1x HUAWEI-H80D00X2CS01 (uplinková deska, 2x 10G SFP+)
1x HUAWEI-MA5683T-CHASS (skříň MA5683T)
1x HUAWEI-MA5683T-ACC (příslušenství)
1x HUAWEI-H8E1FMCA (ventilátor)
1x HUAWEI-H60BZ1MABO01 (střední police)
Specifikace MA5683T:
Průchodnost přepínání (sběrnice backplane): 1,5 Tb/s
Rychlost přenosu L2 paketů: 726 Mp/s v režimu Active/Standby, 1452 Mp/s v režimu Load sharing
Průchodnost přepínání kontrolní desky: 480 Gb/s v režimu Active/Standby, 960 Gb/s v režimu Load sharing
BER při plném zatížení: <10 e-7
Dostupnost (ve standardní konfiguraci): >99,999%
MTBF: ~45 let
Řídicí porty: Out of band Rj45, Konzolový
Porty upstream/uplink: 2x SFP na desce GICF, 2x SFP+ na desce X2CS
Způsob napájení: DC
Povolená pracovní teplota: Od -25 do 65 st. C
Povolená vlhkost vzduchu: 5%-95% RH
Rozměry: 482,6 x 283,2 x 263,9 mm
Hmotnost (samotné skříně): 7 kg
Specifikace SCUN:
Průchodnost přepínání: 480 Gb/s v režimu active/standby, 960 Gb/s v režimu load sharing
Celková průchodnost: 10 Gb/s v režimu active/standby, 20 Gb/s v režimu load sharing
Tabulka MAC adres: 32768
Max. počet uživatelů: 8192
Max. počet multicast uživatelů: 8192
Max. počet multicast kanálů: 4096
Max. počet současných multicast kanálů: 2000
Tabulka směrování IPv4: 5120
Tabulka směrování IPv6: 5120
Tabulka ARP: 8192
Počet pravidel ACL: 1024
Max. velikost rámce: 2052 bajtů, s podporou jumbo frame až do 9216
VRF (L3 VPN): Ano
Spotřeba energie: Statistická: 30 W, Maximální: 50 W
Rozměry: 25,4 x 237 x 395,4 mm
Hmotnost: 0,5 kg
Specifikace X2CS:
Porty: 2 sloty SFP+
Kompatibilní hlavní desky: SCUF/SCUN/SCUL/SCUH
Spotřeba energie: Statistická: 17,6 W, Maximální: 18 W
Maximální velikost rámce: 2052 bajtů, s podporou jumbo frame až do 9216
Rozměry: 25,4 x 237 x 197,2 mm
Povolená pracovní teplota: Od -25 do 65 st. C
Specifikace PRTE:
Konektor: 3V3
Napětí: 48 V DC
Statistická spotřeba energie: 1,5 W
Rozměry: 25,4 x 237 x 105,1 mm
