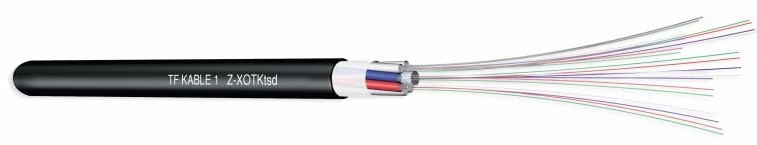

Kabel Tele-fonika Z-XOTKtsd 72J posiada konstrukcję wielotubową - czyli luźne tuby owinięte dookoła centralnego prętu wzmacniającego FRP - z włókna szklanego. W tym konkretnym przypadku mamy sześć tub aktywnych - każda wypełniona 12 włóknami światłowodowymi - stąd oznaczenie 6x12. Brak jest dodatkowych wypełnień kabla (wszystkie tuby aktywne, czyli z włóknami w środku).
Światłowód posiada minitubę o średnicy 1,8 mm. W porównaniu do klasycznej tuby 2,4 mm średnica zewnętrzna kabla uległa zmniejszeniu, co wpływa korzystnie na takie parametry jak minimalny promień gięcia (zmniejszony o 30%) oraz masa kabla. Kabel jest w prawdzie o połowę słabszy na rozciąganie, niż wersja z klasyczną tubą , ale niemal dwukrotnie mniejsza masa równoważy ten bilans. Dodatkową zaletą małej masy jest uproszczenie logistyki , a przede wszystkim łatwe układanie lub wdmuchiwanie lekkiego kabla.
Właściwości i zastosowanie Z-XOTKtsd 72J / 1,8
Kabel może być stosowany wszędzie tam , gdzie wymagana jest odporność na warunki atmosferyczne : woda, zmienna temperatura i promieniowanie UV. Ważną zaletą jest jego pełna dielektryczność - co umożliwia zastosowanie go w pobliżu linii niskiego, średniego i wysokiego napięcia.
Światłowód Tele-Fonika Z-XOTKtsd 72J / 1,8 przeznaczony jest do instalacji głównie w rurociągach światłowodowych np. O32, O40 lub ewentualnie w kanalizacji pierwotnej O110. Ze względu na brak zewnętrznego oplotu wzmacniającego i stosunkowo niską masę nadaje się idealnie do wdmuchiwania do rurociągów kablowych, natomiast nieco mniej do zaciągania mechanicznego do kanalizacji kablowej. W praktyce stosuje się go również do instalacji w drożnej kanalizacji tt, gdzie podczas instalacji nie będzie przekraczana siła 1 kN.
Specyfikacja:
ilość włókien | 72 |
rodzaj włókna | jednomodowe G.652D |
średnica pojedynczej tuby | 1,8 mm |
ilość tub aktywnych | 6 |
ilość elementów wypełniających | 0 |
element wzmacniający | centralny pręt FRP |
średnica zewnętrzna kabla | 8 mm |
masa kabla | 50 kg/km |
powłoka zewnętrzna | czarna, HDPE, odporna na UV |
temperatura instalacji | -15 °C ÷ +60 °C |
temperatura pracy | -40 °C ÷ +70 °C |
maksymalna siła ciągnienia | dynamiczna 1000N statyczna 500N |
minimalny promień gięcia | dynamiczny 120 mm statyczny 160 mm |
rodzaj opakowania | bęben kablowy, zwrotny |
