Opis
Telefonski optički kabel

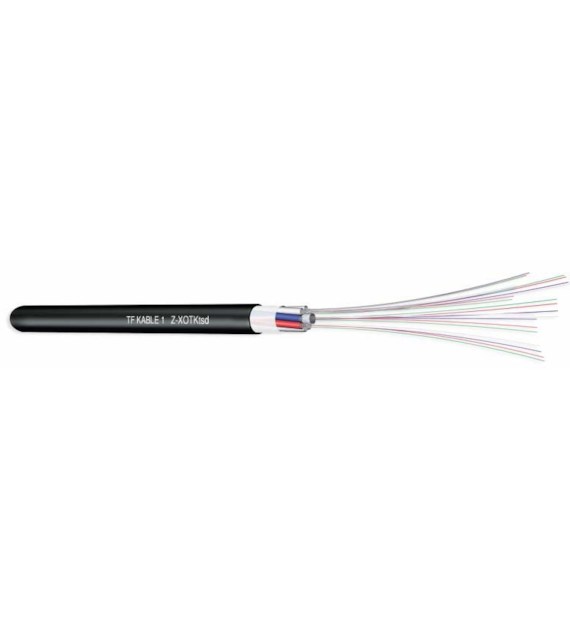

Telefonika Z-XOTKtsd 72J kabel ima višetubularnu konstrukciju - što znači da su labave tube omotane oko centralne armirajuće FRP šipke - od staklenih vlakana. U ovom konkretnom slučaju, imamo šest aktivnih tuba - svaka ispunjena s 12 optičkih vlakana - što je označeno kao 6x12. Nema dodatnih punjenja kabla (sve su tubice aktivne, što znači s vlaknima unutar njih).
Optičko vlakno ima minitubu promjera 1,8 mm. U usporedbi s klasičnom tubom promjera 2,4 mm, vanjski promjer kabla je smanjen, što povoljno utječe na parametre poput minimalnog radijusa savijanja (smanjen za 30%) i mase kabla. Iako je kabel za vuču u stvarnosti pola slabiji od verzije s klasičnom tubom, gotovo dvostruko manja masa uravnotežuje taj bilans. Dodatna prednost male mase je pojednostavljenje logistike, te posebice lakše polaganje ili puhanje laganih kablova.
Svojstva i primjena Z-XOTKtsd 72J / 1,8
Kabel se može koristiti tamo gdje je potrebna otpornost na atmosferske uvjete: vodu, promjenjivu temperaturu i UV zračenje. Važna prednost je njegova potpuna dielektričnost - što omogućava njegovu primjenu u blizini niskonaponskih, srednjenaponskih i visokonaponskih vodova.
Optički kabel Tele-Fonika Z-XOTKtsd 72J / 1,8 namijenjen je uglavnom instalaciji u optičkim cijevima poput O32, O40 ili eventualno u primarnoj kanalizaciji O110. Zbog nedostatka vanjskog ojačanja i relativno male mase, savršeno je pogodan za puhanje u kabelske cijevi, dok je malo manje prikladan za mehaničko povlačenje u kabelsku kanalizaciju. U praksi se koristi i za instalaciju u otvorenu kanalizaciju gdje će tijekom instalacije opterećenje biti manje od 1 kN.
Specifikacije:
- Broj vlakana: 72
- Vrsta vlakna: jednomodna G.652D
- Promjer pojedinačne tube: 1,8 mm
- Broj aktivnih tuba: 6
- Broj punjenja: 0
- Armirajući element: centralna FRP šipka
- Vanjski promjer kabla: 8 mm
- Masa kabla: 50 kg/km
- Vanjska ovojnica: crna, HDPE, UV otporna
- Temperatura instalacije: -15 °C do +60 °C
- Radna temperatura: -40 °C do +70 °C
- Maksimalna vučna sila: dinamička 1000N, statička 500N
- Minimalni radijus savijanja: dinamički 120 mm, statički 160 mm
- Vrsta pakiranja: kabelska kolutna rola, povratna
Dołożyliśmy wszelkich starań, aby powyższe dane były poprawne, jednak nie gwarantujemy, że publikowane informacje nie zawierają błędów, które nie mogą jednak stanowić podstawy do jakichkolwiek roszczeń.
