FirstFiber Reflektometr Mini OTDR TN1700-A22 (1625nm, 22dB)

FirstFiber TN1700-A22 – mikrOTDR 1625 nm z testem aktywnych włókien

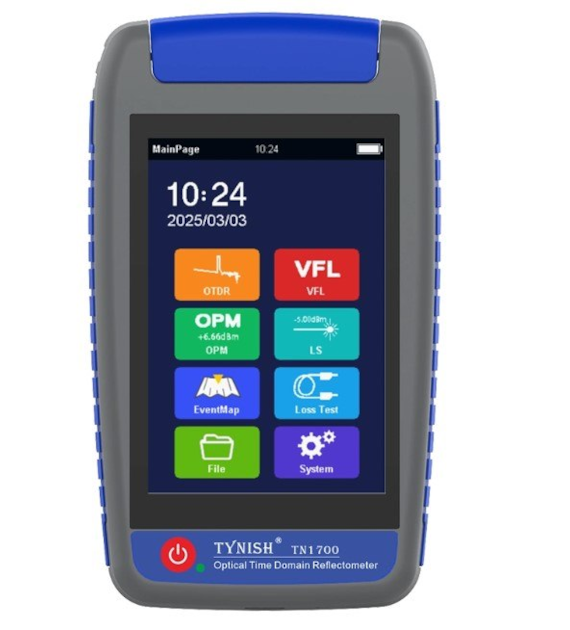

FirstFiber TN1700-A22 to wielofunkcyjny reflektometr światłowodowy OTDR pracujący przy długości fali 1625 nm, przeznaczony do pomiarów i diagnostyki sieci światłowodowych. Model oferuje 22 dB zakresu dynamicznego oraz zakres pomiarowy od 3 m do 70 km.

TN1700-A22 został wyposażony w filtr umożliwiający wykonywanie pomiarów na aktywnych włóknach, dzięki czemu może być wykorzystywany do diagnostyki pracujących torów światłowodowych, bez konieczności wyłączania transmisji.

Testowanie aktywnych włókien

Model TN1700-A22 obsługuje testowanie aktywnych włókien przy długościach fali 1310, 1490, 1550 i 1577 nm. Zastosowanie filtra pozwala oddzielić sygnał testowy od sygnałów obecnych w pracującym torze.

Podczas wykonywania pomiarów na aktywnym włóknie należy pamiętać, że moc sygnału optycznego nie może przekraczać 0 dBm.

OTDR 1625 nm do diagnostyki sieci

TN1700-A22 umożliwia wykonywanie pomiarów OTDR w trybie automatycznym, manualnym, uśrednionym oraz rzeczywistym. Użytkownik może dobierać zakres pomiarowy, szerokość impulsu oraz czas testu odpowiednio do charakterystyki badanego włókna.

Urządzenie analizuje zdarzenia występujące na trasie światłowodu, prezentując między innymi ich odległość, stratę, średnią stratę na kilometr, całkowitą stratę oraz wartość odbicia.

Wbudowana funkcja Event Map pozwala dodatkowo przedstawić wyniki pomiaru w postaci mapy zdarzeń, ułatwiając szybką analizę badanego toru.

Kompletny zestaw funkcji pomiarowych Poza funkcją OTDR model TN1700-A22 oferuje: OPM – miernik mocy optycznej, OLS – źródło światła, VFL – wizualny lokalizator uszkodzeń, Loss Test – pomiar strat w torze światłowodowym, Event Map – graficzną analizę zdarzeń, LED Light – wbudowaną latarkę.

Miernik mocy pozwala wykonywać pomiary dla wielu popularnych długości fal, między innymi 850, 1300, 1310, 1490, 1550, 1625 i 1650 nm.

Pamięć wyników i transfer danych

Urządzenie posiada pamięć wewnętrzną oraz gniazdo karty SD obsługujące nośniki do 32 GB. Wyniki pomiarów można zapisywać bezpośrednio w urządzeniu lub na karcie SD.

Za pomocą portu USB Type-C możliwe jest ładowanie urządzenia oraz przesyłanie danych do komputera. Wyniki testów mogą być następnie analizowane i raportowane przy użyciu oprogramowania PC.

Kompaktowa konstrukcja

TN1700-A22 wyposażono w 320 × 480-pikselowy, pojemnościowy ekran TFT z obsługą dotykową. Kompaktowa obudowa pozwala wykorzystywać urządzenie bezpośrednio podczas prac instalacyjnych i serwisowych w terenie.

Najważniejsze parametry TN1700-A22

• długość fali OTDR: 1625 nm,
• zakres dynamiczny: 22 dB,
• zakres pomiarowy: 3–70 km,
• testowanie aktywnych włókien: tak,
• obsługiwane długości fal live fiber: 1310/1490/1550/1577 nm,
• OTDR: tak,
• OPM: tak,
• OLS: tak,
• VFL: tak,
• Loss Test: tak,
• Event Map: tak,
• karta SD: do 32 GB,
• ekran: 320 × 480 TFT, pojemnościowy, dotykowy.

Najważniejsze różnice modeli z serii TN1700:

• TN1700-D22 – OTDR 1310/1550 nm, bez funkcji testowania aktywnego włókna; przeznaczony do standardowych pomiarów nieaktywnych torów światłowodowych.
• TN1700-P1 – OTDR 1550 nm, z testami online dla 1310/1490/1577/1610/1625 nm.
• TN1700-P2 – OTDR 1610 nm, z testami online dla 1310/1490/1550/1577 nm.
• TN1700-A22 – OTDR 1625 nm, z testami online dla 1310/1490/1550/1577 nm.

TN1700-A22 to wariant przeznaczony do pomiarów OTDR przy 1625 nm, uzupełniony o funkcję testowania aktywnych włókien oraz zestaw dodatkowych narzędzi do diagnostyki i kontroli sieci światłowodowych.
