TELEFONIKA Anti-Rodent Fiber Optic Cable Reinforced with Glass Fibers Z-XOTKtsdDb 48J (4x12)

Prices

Net retail price
4,33 PLN /szt.

Gross retail price
5,33 PLN /szt.
This language version of the website is still under construction. If you want to know more, please contact us.
Vat
23%
Zapłać 30 dni później z   Dowiedz się więcej
Data
Symbol
TELEFONIKA-Z-XOTKtsdDb-48J
Barcode
0000000794
Basic unit
szt.
Manufacturer name
Telefonika
Inventory status

Attachments

Description

Kabel światłowodowy Z-XOTKtsdDb – wytrzymały, dielektryczny, antygryzoniowy

Kabel światłowodowy typu Z-XOTKtsdDb to nowoczesne i niezawodne rozwiązanie przeznaczone do budowy zewnętrznych sieci telekomunikacyjnych – dalekosiężnych, rozległych i lokalnych. Dzięki swojej w pełni dielektrycznej konstrukcji może być instalowany w pobliżu linii średniego i wysokiego napięcia, bez ryzyka zakłóceń elektromagnetycznych. Doskonale sprawdza się w kanalizacji kablowej pierwotnej i wtórnej, szczególnie w miejscach narażonych na atak gryzoni.


Właściwości i zastosowanie

Kabel Z-XOTKtsd 12J (1x12)/1,8 jest przeznaczony do instalacji zewnętrznych, szczególnie:

  • w rurociągach światłowodowych Ø32 i Ø40,

  • w kanalizacji pierwotnej Ø110 (przy wdmuchiwaniu),

  • w miejscach wymagających pełnej dielektryczności – możliwa instalacja w pobliżu linii energetycznych nN, SN i WN.

Charakteryzuje się:

  • odpornością na UV, wilgoć i zmienne temperatury,

  • suchym systemem uszczelniającym i żelem hydrofobowym w tubie,

  • małą średnicą i masą – ułatwiającą transport i montaż,

  • idealnym przystosowaniem do techniki wdmuchiwania,

  • nadrukiem metrycznym oraz możliwością personalizacji oznakowania.

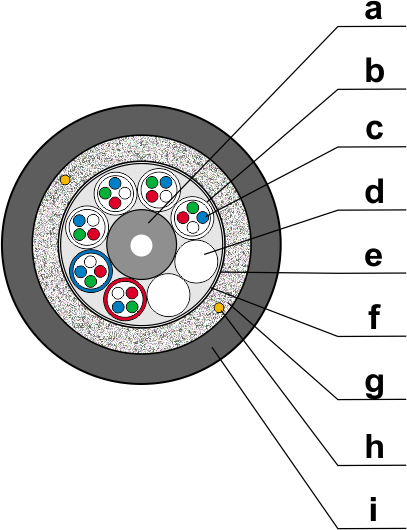

Budowa kabla Z-XOTKtsd
a: centralny element wytrzymałościowy dielektryczny pręt FRP w powłoce z polietylenu lub bez powłoki

b: tuba luźna tuba ze światłowodami wypełniona żelem hydrofobowym

c: włókno optyczne jenomodowe (J) , jednomodowe z przesuniętą dyspersją (Jn), wielomodowe (G/50), wielomodowe (G/62,5)

d: wkładka wkładka wypełniająca z polietylenu

e: ośrodek kabla ośrodek stanowią wszystkie tuby i wkładki skręcone wokół centralnego elementu wytrzymałościowego ; ośrodek składa się z 6,8,12,18 lub 24 elementów

f: uszczelnienie ośrodka suche

g: wzmocnienie włókna szklane oplatające ośrodek kabla

h: ripcord 2 nitki do rozcinania kabla

i: powłoka powłoka zewnętrzna czarna HDPE




Budowa kabla Z-XOTKtsdDb

  • Centralny element wytrzymałościowy: dielektryczny pręt FRP w powłoce z polietylenu lub bez powłoki
  • Włókna optyczne: jednomodowe (J), jednomodowe z przesuniętą dyspersją (Jn) oraz wielomodowe (G/50, G/62,5)
  • Tuby światłowodowe: luźne tuby wypełnione żelem hydrofobowym, zapewniające ochronę włókien przed wilgocią
  • Wkładki: z polietylenu
  • Ośrodek kabla: skręcone wokół centralnego elementu wytrzymałościowego tuby i wkładki (6, 8, 12, 18 lub 24 elementy)
  • Uszczelnienie ośrodka: suche
  • Wzmocnienie: przędza z włókna szklanego zwiększająca odporność mechaniczną i chroniąca przed gryzoniami
  • Nitki rozrywające (ripcord): 2 sztuki, ułatwiające zdejmowanie powłoki
  • Powłoka zewnętrzna: czarna powłoka polietylenowa (HDPE), odporna na UV, ścieranie i korozję naprężeniową

Najważniejsze cechy i zalety

  • Odporność na gryzonie – dzięki zastosowaniu wzmocnienia z przędzy szklanej kabel jest skutecznie zabezpieczony przed uszkodzeniami mechanicznymi powodowanymi przez gryzonie.
  • W pełni dielektryczna konstrukcja – brak elementów metalowych umożliwia instalację w pobliżu linii energetycznych.
  • Wysoka wytrzymałość mechaniczna – zastosowany oplot z włókna szklanego niemal trzykrotnie zwiększa odporność na rozciąganie w porównaniu z kablami pozbawionymi wzmocnienia.
  • Odporność środowiskowa – powłoka z HDPE gwarantuje odporność na promieniowanie UV, wilgoć, korozję naprężeniową i ścieranie.
  • Ochrona przed wnikaniem wody – suchy system uszczelnienia oraz żel tiksotropowy skutecznie eliminują ryzyko wzdłużnej penetracji wilgoci.
  • Uniwersalne zastosowanie – idealny do instalacji w kanalizacji kablowej, rurociągach kablowych i na zewnątrz obiektów.
  • Znakowanie i identyfikacja – trwały nadruk metryczny oraz możliwość dostosowania oznakowania do wymagań klienta.

Parametry techniczne (wybrane konfiguracje)

Liczba włókienLiczba elementów (tub/wkładek)Średnica zewnętrzna kabla [mm]Masa [kg/km]Maks. siła ciągnienia (N)Promień zginania (mm)
4–7269,5–11,275–1102700–4000140–230
28–96810,7–12,8100–1303000–5000160–260
36–1441212,9–15,8140–2004000–6000190–320

Zakres zastosowania

Kabel Z-XOTKtsdDb znajduje zastosowanie w:

  • sieciach teleinformatycznych dalekosiężnych, miejskich i kampusowych,
  • instalacjach w kanalizacji kablowej pierwotnej i wtórnej,
  • rurociągach kablowych i trasach narażonych na kontakt z gryzoniami,
  • miejscach o wysokim poziomie zakłóceń elektromagnetycznych,
  • instalacjach w pobliżu linii energetycznych średniego i wysokiego napięcia.

Kabel idealnie nadaje się do transmisji danych, głosu i obrazu w pełnym paśmie optycznym, we wszystkich nowoczesnych systemach telekomunikacyjnych.


Dane eksploatacyjne

  • Temperatura pracy: –40°C do +70°C
  • Temperatura instalacji: –15°C do +60°C
  • Temperatura transportu i przechowywania: –40°C do +70°C
  • Długość fabrykacyjna: do uzgodnienia (standardowo 4 km)
  • Pakowanie: drewniane bębny kablowe

Kabel światłowodowy Z-XOTKtsdDb to trwały, w pełni dielektryczny światłowód o wysokiej odporności mechanicznej i środowiskowej. Dzięki wzmocnieniu z włókna szklanego stanowi doskonałe rozwiązanie dla inwestycji wymagających długiej żywotności, bezpieczeństwa transmisji i ochrony przed gryzoniami. To sprawdzony wybór dla operatorów telekomunikacyjnych, firm instalacyjnych i projektantów sieci światłowodowych.

Specyfikacja
Article:
Cable type:
Condition:
Ilość na palecie:
Kod wewnętrzny:
Liczba włókien:
Maks. siła ciągnienia (dynamiczna):
Maks. siła ciągnienia (statyczna):
masa kabla:
Operating temperature:
Outer coating:
Product group:
Średnica tuby:
Średnica zewnętrzna kabla:
Temperatura instalacji:
Warranty:
Wzmocnienie:
