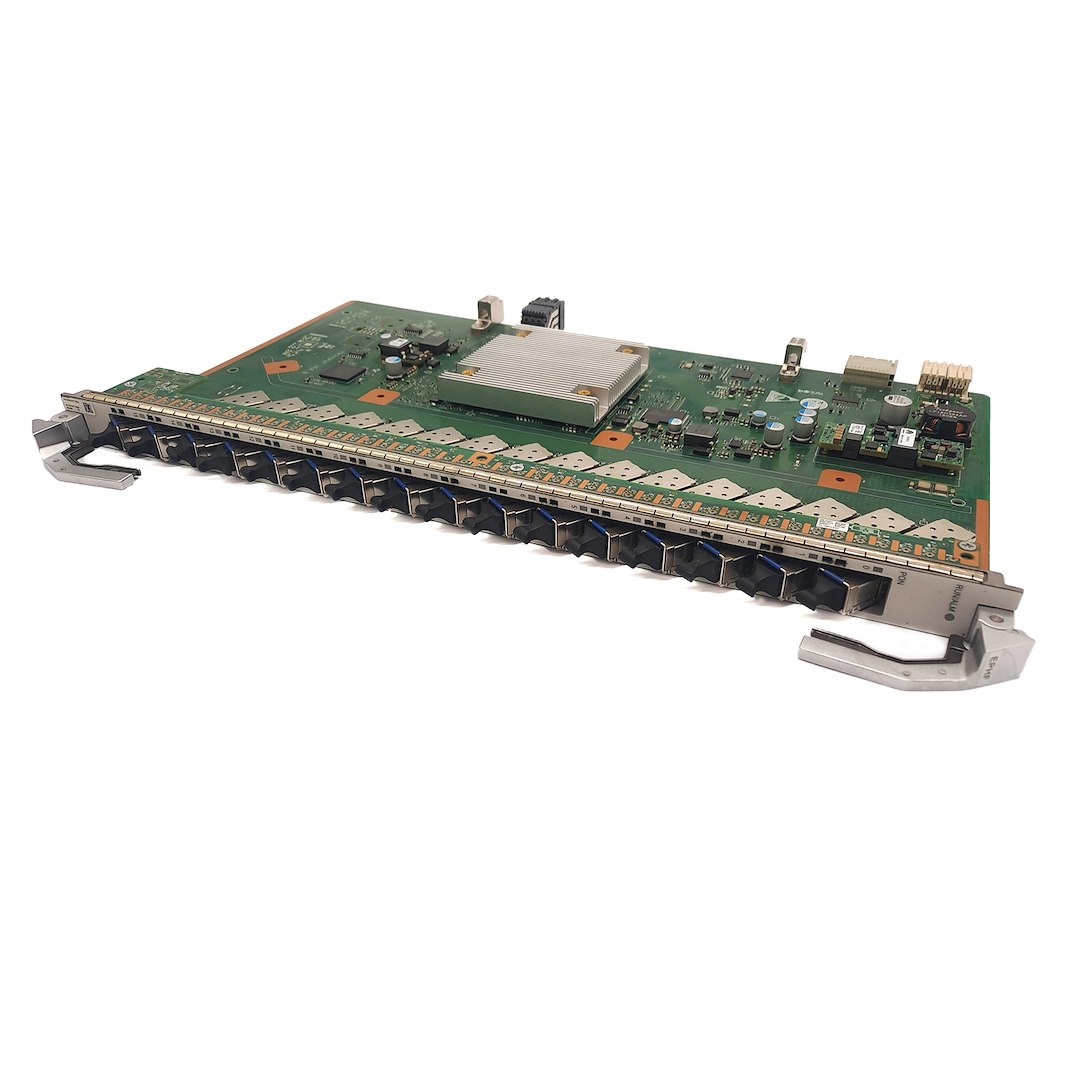

Huawei H901GPHF ist eine 16-Port-GPON-Karte für den Einsatz in Huawei OLT-Systemen der MA5800-Serie. Das Modul ermöglicht die Erweiterung der OLT-Plattform um zusätzliche GPON-Ports und gewährleistet eine effiziente Teilnehmeranbindung in FTTH-Glasfasernetzen.
Die Karte verfügt über 16 SFP-Steckplätze, in die kompatible GPON-OLT-SFP-Module der Klasse B+ oder C+ eingesetzt werden können. Jeder Port unterstützt ein maximales optisches Split-Verhältnis von 1:128, wodurch sich umfangreiche Zugangsnetze mit hoher Flexibilität bei der Planung der Infrastruktur realisieren lassen.
Hinweis: OLT-SFP-Module sind nicht im Lieferumfang enthalten und müssen separat erworben werden.
Huawei H901GPHF bietet 16 unabhängige GPON-Ports, die zahlreichen Teilnehmern Zugang zum optischen Netzwerk ermöglichen. Die Karte unterstützt OLT-SFP-Module der Klassen B+ und C+, sodass die optischen Parameter an die Anforderungen der jeweiligen Netzwerkinfrastruktur angepasst werden können.
Das maximale Split-Verhältnis von 1:128 pro Port ermöglicht die Versorgung einer großen Anzahl von Kunden über eine einzelne GPON-Schnittstelle.
Bei vollständiger Nutzung aller Ports kann die Karte eine sehr große Anzahl von Teilnehmeranschlüssen bedienen, abhängig vom verwendeten optischen Split-Verhältnis und der Netzwerkarchitektur.
Jeder GPON-Port bietet eine Datenübertragungsrate von etwa 2,5 Gb/s im Downstream und 1,25 Gb/s im Upstream.
Übertragungsparameter:
Dank dieser Parameter eignet sich die H901GPHF für den Aufbau moderner FTTH-Netze sowohl für Privatkunden als auch für Geschäftskunden.
Die Huawei H901GPHF verwendet austauschbare GPON-OLT-SFP-Module. Die Unterstützung von zwei optischen Klassen ermöglicht es, das optische Leistungsbudget an die Länge und Struktur des geplanten Netzwerks anzupassen.
Der Einsatz von Modulen der Klasse C+ bietet ein höheres optisches Leistungsbudget, was insbesondere bei größeren Installationen und höheren Verlusten im optischen Übertragungsweg von Bedeutung sein kann.
Huawei H901GPHF ist für den Einsatz mit Singlemode-Glasfaserkabeln ausgelegt. Die angegebene maximale Übertragungsreichweite beträgt 20 km, wobei die tatsächliche Reichweite unter anderem von der verwendeten optischen Klasse, der Faserdämpfung, der Anzahl der Steckverbindungen und Spleiße sowie vom optischen Split-Verhältnis abhängt.
Die Glasfaserschnittstelle verwendet einen SC/UPC-Anschluss.
Die H901GPHF ist hauptsächlich für den Einsatz in FTTH-Zugangsinfrastrukturen vorgesehen, in denen das OLT als zentrales Gerät den Zugang zu glasfaserbasierten Diensten bereitstellt.
Die Karte kann unter anderem verwendet werden für:
Huawei H901GPHF wurde für den Einsatz in professionellen Telekommunikationsnetzen entwickelt. Die Karte kann bei Temperaturen von -40°C bis 65°C betrieben werden und eignet sich dadurch für Umgebungen mit wechselnden Temperaturbedingungen.
Leistungsaufnahme:
Hersteller: Huawei
Modell: H901GPHF
Gerätetyp: GPON-OLT-Karte
Einsatzbereich: Huawei MA5800 OLT-Systeme
Anzahl der GPON-Ports: 16
Modultyp: GPON-OLT-SFP der Klasse B+ oder C+
Module im Lieferumfang: Nein
Maximales Split-Verhältnis: 1:128 pro Port
Glasfaseranschluss: SC/UPC
Fasertyp: Singlemode
Maximale Reichweite: 20 km
Tx-Wellenlänge: 1490 nm
Rx-Wellenlänge: 1310 nm
Tx-Datenrate: 2,49 Gb/s
Rx-Datenrate: 1,24 Gb/s
Minimale optische Tx-Leistung – B+: 1,5 dBm
Minimale optische Tx-Leistung – C+: 3 dBm
Maximale optische Tx-Leistung – B+: 5 dBm
Maximale optische Tx-Leistung – C+: 7 dBm
Maximale Rx-Empfindlichkeit – B+: -28 dBm
Maximale Rx-Empfindlichkeit – C+: -32 dBm
Optische Überlastleistung – B+: -8 dBm
Optische Überlastleistung – C+: -12 dBm
Extinktionsverhältnis: 8,2 dB
Maximale Frame-Größe: 2004 Byte
Maximale Frame-Größe mit Jumbo Frames: 9216 Byte
Statische Leistungsaufnahme: 25 W
Maximale Leistungsaufnahme: 50 W
Betriebstemperatur: -40°C bis 65°C
Abmessungen: 23,3 × 257,9 × 399,2 mm
Lieferumfang: Huawei H901GPHF Karte
SFP-Module: nicht im Lieferumfang enthalten
