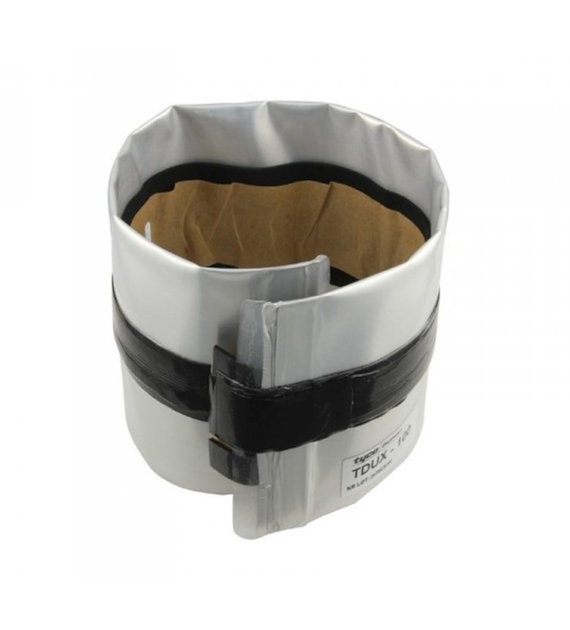

Uszczelnienie TDUX 125 dla przepustu o średnicy 110-125mm

Tesnjenje kabelske kanalizacije TDUX

TDUX je inovativen, ovijalni tesnilni sistem, namenjen trajni zaščiti kabelske kanalizacije pred vdorom vode in plinov. Zaradi svoje edinstvene zasnove, polnjene s plinom pod tlakom, TDUX zagotavlja zanesno tesnjenje sistema tudi v zahtevnih obratovalnih pogojih ter preprečuje vdor vode iz kabelskih cevi v jaške in kabelske komore.

Tesnilo TDUX je mogoče uporabljati v prebojih in sistemih iz umetnih mas, betona ali jekla, kot tudi v ceveh, ki vsebujejo kable s polietilensko ali svinčeno oblogo. Zaradi fleksibilne konstrukcije sistem omogoča pravilno tesnjenje tudi pri ceveh in kablih nestandardnih, eliptičnih oblik.

TDUX odlikuje enostavna in hitra montaža, mogoča tudi na težko dostopnih mestih ter v pogojih, ko iz cevi priteka voda. Izdelek je netoksičen, okolju prijazen ter odporen na kemične vplive in mikroorganizme.

Sistem omogoča demontažo in ponovno montažo, kar olajša vzdrževalna dela in kasnejše prilagoditve instalacij. Širok razpon velikosti omogoča izbiro ustreznega tesnila za različne premere kablov in kabelskih kanalov.

Lastnosti izdelka

• Trajna in zanesljiva zaščita pred vodo in plini

• Univerzalni, ovijalni tesnilni sistem

• Hitra namestitev, tudi na mestih z omejenim dostopom

• Primeren za prazne cevi ter cevi z enim ali več kabli

• Pravilno tesnjenje kablov nepravilnih (eliptičnih) oblik

• Vodotesen in plinotesen sistem do tlaka 50 kPa

• Enostavna demontaža in ponovna namestitev

• Netoksičen izdelek, odporen na kemikalije in bakterije

• Širok razpon velikosti za različne vrste instalacij

• Zahtevano orodje za polnjenje: CO2 polnilna pištola — priporočeno orodje: TYCO Electronics T-DUX-IT-16

Tehnični podatki

• Obseg notranjega premera kanalizacije (za 2 kabla): 110–125 mm

• Obseg zunanjega premera kabla (posameznega ali skupnega):

  • pri minimalnem premeru kanalizacije: 0–83 mm

  • pri maksimalnem premeru kanalizacije: 0–103 mm

• Notranji obratovalni tlak rokava TDUX: 3,0 ± 0,2 bar (dosežen s CO2 polnilno pištolo; priporočeno orodje: T-DUX-IT-16)

• Dodatna oprema: sponke TDUX-CL (za instalacije z več kot dvema kabloma)

Namestitev zahteva polnjenje rokava TDUX s plinom. V ta namen se uporablja CO2 polnilna pištola. Proizvajalec priporoča orodje TDUX T-DUX-IT-16, ki omogoča doseganje zahtevanega obratovalnega tlaka rokava.

Področja uporabe

• Tesnjenje praznih kabelskih cevi ali cevi z 1–2 kabloma

• Instalacije v kabelski kanalizaciji iz PVC, PE, betona ali jekla

• Jaški in kabelske komore, izpostavljene delovanju vode in plinov
