Giunto di giunzione per fibra ottica Tycon 400 A8-T-24S 072J-03xS A8-000

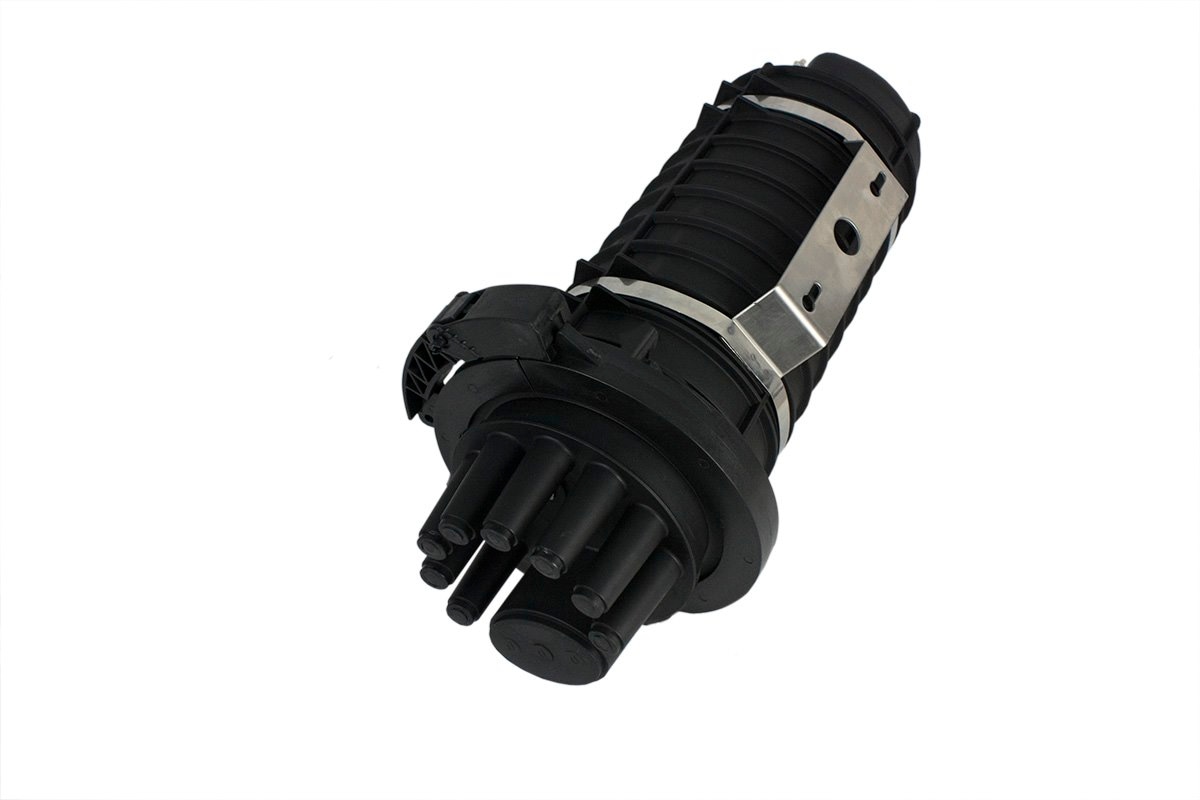

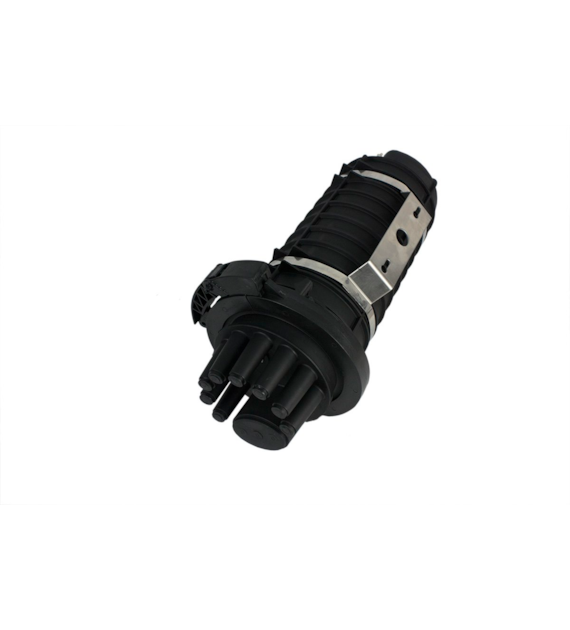

Tycon 400 A8-T-24S 072J-03xS A8-000 è un giunto di giunzione per fibra ottica compatto, di tipo a cupola, progettato per proteggere e organizzare le connessioni in fibra ottica nelle reti di telecomunicazione, FTTH, dorsali e di accesso. Il modello è dotato di un pannello di permutazione integrato che consente il montaggio di un massimo di 24 adattatori SC Simplex, permettendogli di svolgere contemporaneamente la funzione di giunto e di punto di distribuzione.

Il giunto consente di organizzare fino a 72 giunzioni in fibra ottica utilizzando un massimo di 3 vaschette di giunzione di tipo S. Questa struttura assicura un instradamento ordinato delle fibre e facilita l'accesso alle singole connessioni durante l'installazione e gli interventi di manutenzione.

Pannello di permutazione integrato

Una delle caratteristiche più importanti del modello Tycon 400 A8-T-24S è il pannello predisposto per il montaggio di 24 adattatori SC Simplex. L'integrazione del pannello nell'involucro del giunto consente di ridurre il numero di componenti utilizzati nell'installazione e facilita l'organizzazione delle connessioni terminate con connettori in fibra ottica.

Struttura e sigillatura

Il giunto presenta un involucro a cupola realizzato in materiale resistente a radiazioni UV, corrosione e sostanze chimiche. Il sistema di sigillatura termorestringente degli ingressi cavo protegge l'interno dagli agenti esterni.

Il grado di protezione IP68 consente l'impiego del giunto in installazioni aeree, in canalizzazione, interrate e in ambienti industriali difficili. Il dispositivo può funzionare a temperature comprese tra -40 °C e +60 °C.

Organizzazione delle fibre e montaggio

La struttura del giunto è progettata per facilitare l'installazione e le successive operazioni di manutenzione. È dotata, tra l'altro, di un sistema di organizzazione delle fibre, una valvola di controllo della pressione posizionata nella cupola, un passante di messa a terra e un sistema di fissaggio dei cavi di tipo A8.

Gli ingressi cavo vengono sigillati mediante elementi termorestringenti, consentendo di adattare il metodo di installazione al cavo utilizzato e alle condizioni di montaggio.

Caratteristiche principali

• giunto di giunzione per fibra ottica a cupola della serie Tycon 400,

• capacità fino a 72 giunzioni in fibra ottica,

• spazio per 3 vaschette di tipo S,

• pannello integrato per 24 adattatori SC Simplex,

• sistema termorestringente di sigillatura degli ingressi cavo,

• grado di protezione IP68,

• involucro resistente alle radiazioni UV e alle sostanze chimiche,

• intervallo di temperatura operativa da -40 °C a +60 °C,

• valvola di controllo della pressione,

• passante di messa a terra,

• sistema di fissaggio dei cavi di tipo A8,

• possibilità di installazione aerea, in canalizzazione e interrata.

Contenuto della confezione

• staffa per il montaggio su palo, parete o altra struttura,

• tubi termorestringenti per la sigillatura degli ingressi cavo,

• protezioni per giunzioni da 40 mm,

• tubetti protettivi per la distribuzione delle fibre,

• carta abrasiva,

• cavi di messa a terra,

• salviette detergenti,

• nastro adesivo in alluminio per proteggere il cavo durante la termoretrazione dei tubi.

Accessori necessari

Per completare l'organizzazione delle giunzioni sono necessarie le vaschette per fibra ottica Tycon S1-24F (1×24F). Nel giunto è possibile installare da 1 a 3 vaschette.
