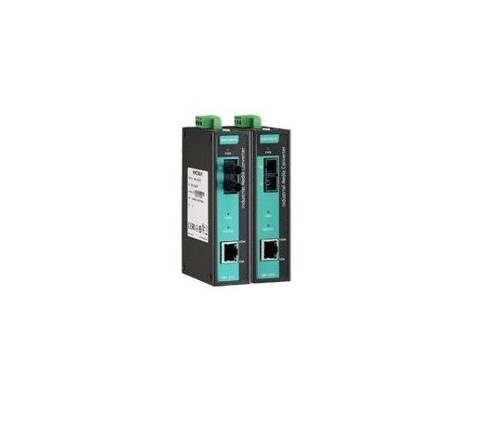

MOXA IMC-21A-M-ST media konwerter RJ-45 na światłowód wielomodowy złącze SC, do montażu na szynę DIN

Convertitore di media Ethernet-Fibra Ottica Fast Ethernet con custodia metallica

IMC-21A è una serie di moderni convertitori di media che consentono la conversione dei segnali tra reti Ethernet 10/100BaseT(X) e fibra ottica monomodale o multimodale 100BaseFX o 10BaseT e 10BaseFL. Questi dispositivi si distinguono per un ampio intervallo di temperature operative (-10°C a +60°C nella versione standard e -40°C a +75°C nella versione -T), dimensioni compatte (30 x 125 x 79 mm) e la possibilità di essere montati su guida DIN. La robusta custodia metallica e la disponibilità di versioni adattate per lavorare in un ampio intervallo di temperature rendono questi convertitori ideali per ambienti industriali difficili, sia in linee di produzione che in dispositivi che operano a basse temperature.

I convertitori di media della serie IMC-21A possono essere alimentati con tensione continua nel range 12-48 V, offrendo grande flessibilità nella scelta dei luoghi di installazione.

Link Fault Pass-Through

I convertitori di media della serie IMC-21, IMC-21A e IMC-101 sono dotati del meccanismo Link Fault Pass-Through, che disattiva automaticamente la connessione sul lato opposto del convertitore in caso di interruzione del collegamento su un lato. In questo modo, l'informazione sul guasto viene immediatamente trasmessa ai dispositivi finali, evitando tentativi inutili di stabilire una connessione tramite un percorso inattivo. Una volta risolto il guasto, la connessione viene ripristinata automaticamente. Nei convertitori privi di questo meccanismo, le stazioni finali possono continuare a tentare di stabilire una connessione, nonostante l'assenza di una connessione fisica.

Specifiche

Tecnologia
Standard: IEEE 802.3 per 10BaseT, IEEE 802.3u per 100BaseT(X) e 100BaseFX, IEEE 802.3x per controllo del flusso

Interfacce
Porte RJ45: 10/100BaseT(X)
Porte fibra ottica: 100BaseFX (connettori SC/ST)
LED: Alimentazione, 10/100M (porta TP), 100M (porta fibra ottica), FDX/COL (porta fibra ottica)

Alimentazione
Tensione di alimentazione: 12 a 48 VDC
Consumo di energia:

265 mA a 12 VDC
135 mA a 24 VDC
75 mA a 48 VDC
Protezione da sovraccarico: 1.1 A
Connettori di alimentazione: Terminale rimovibile a 3 pin
Protezione da inversione di polarità: Sì
Installazione
Custodia: Metallica, IP30
Peso: 170 g
Dimensioni: 30 x 125 x 79 mm
Montaggio: Guida DIN

Condizioni ambientali
Temperatura di funzionamento:

Modelli standard: -10 a 60°C (14 a 140°F)
Modelli con intervallo di temperatura esteso (-T): -40 a 75°C
Temperatura di immagazzinamento: -40 a 70°C (-40 a 158°F)
Umidità relativa: 5 a 95% (senza condensa)
Certificazioni
EMI: CISPR 32, FCC Parte 15B Classe A
EMC: EN 55032/24
EMS:

IEC 61000-4-2 ESD: Contatto: 6 kV; Aria: 8 kV
IEC 61000-4-3 RS: 80 MHz a 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Alimentazione: 1 kV; Segnale: 0,5 kV
IEC 61000-4-5 Surge: Alimentazione: 1 kV; Segnale: 1 kV
IEC 61000-4-6 CS: 150 kHz a 80 MHz: 3 V/m; Segnale: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
Sicurezza: EN 60950-1, UL 60950-1
Test ambientali
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
Vibrazioni: IEC 60068-2-6

Prodotto ecologico: RoHS, CRoHS, WEEE

Garanzia: 5 anni

MTBF (tempo medio tra guasti): 353.000 ore
