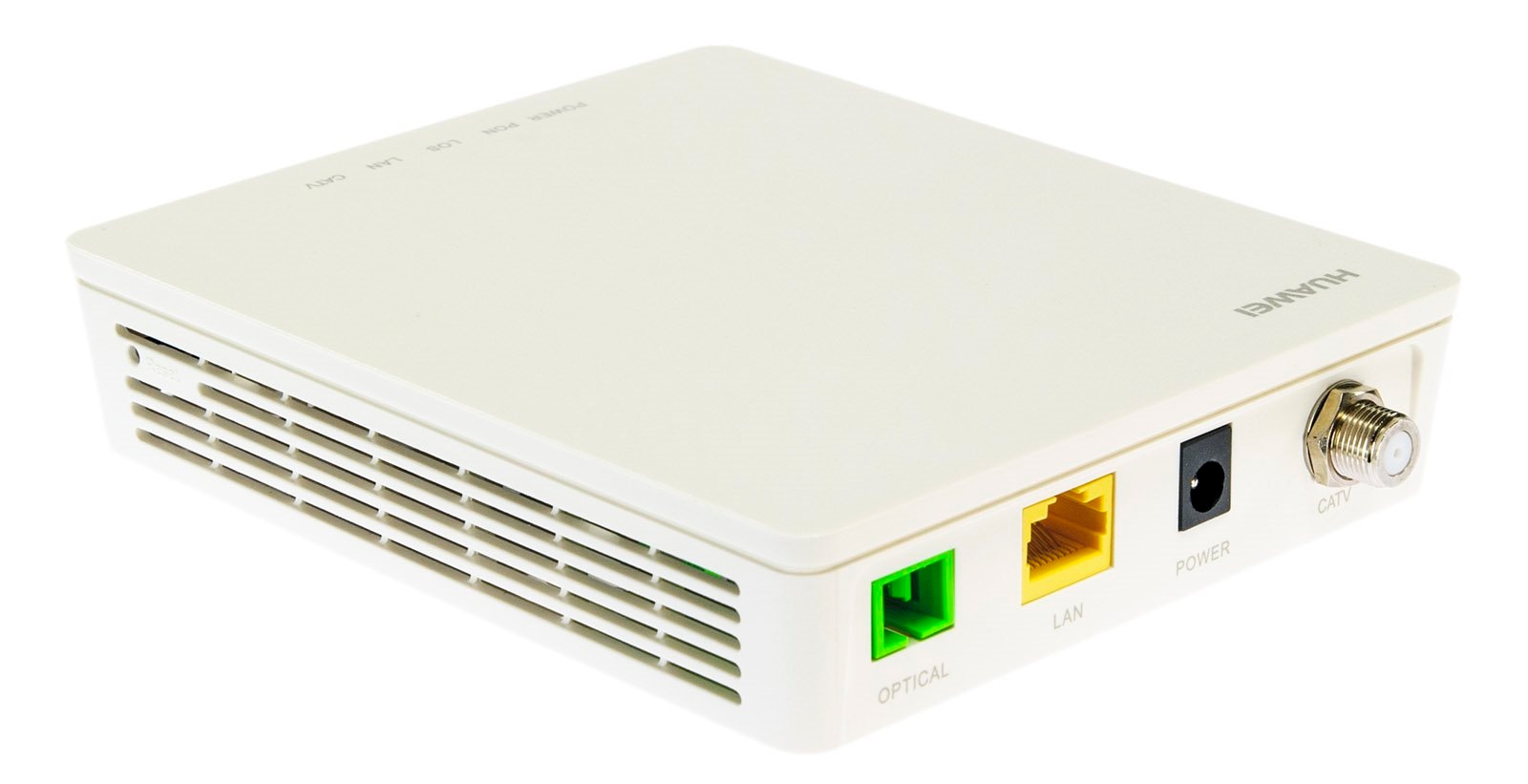

Huawei HG8012H GPON ONT 1xGE, 1xCATV

Huawei EchoLife HG8012H – terminale GPON ONT con Gigabit Ethernet e CATV

Huawei EchoLife HG8012H e un terminale utente GPON ONT ad alte prestazioni, progettato per l’impiego nelle reti in fibra ottica FTTH. Il dispositivo e dotato di una porta GPON di classe B+, Gigabit Ethernet e di un’uscita dedicata CATV, grazie alla quale puo supportare sia l’accesso a Internet sia i servizi di televisione via cavo RF.

Il terminale supporta la gestione remota dal dispositivo OLT tramite il protocollo OMCI, consentendo all’operatore di configurare, monitorare e diagnosticare il dispositivo senza la necessita di accedere fisicamente all’installazione dell’abbonato.

Huawei HG8012H offre inoltre meccanismi QoS avanzati, supporto VLAN, multicast, IPv6 e funzioni di sicurezza. Grazie alla porta Gigabit Ethernet puo sfruttare pienamente le potenzialita delle connessioni FTTH ad alta velocita.

GPON di classe B+ e supporto delle reti FTTH

Il terminale e dotato di una porta GPON di classe B+ con connettore SC/APC, destinata al collegamento di una fibra ottica monomodale proveniente dalla rete dell’operatore.

L’interfaccia GPON supporta i meccanismi standard utilizzati nelle reti GPON, tra cui:

• lunghezza d’onda 1310 nm upstream / 1490 nm downstream,
• sensibilita di ricezione fino a -27 dBm,
• filtro WBF,
• mappatura flessibile tra porte GEM e T-CONT,
• autenticazione tramite numero di serie o password in conformita con G.984.3,
• FEC bidirezionale,
• SR-DBA e NSR-DBA.

Grazie a queste caratteristiche, HG8012H puo essere utilizzato come terminazione della connessione ottica dell’abbonato in un’infrastruttura FTTH.

Gigabit Ethernet – connessione veloce alla rete locale

Il dispositivo dispone di una porta Gigabit Ethernet, che consente di collegare un computer, un router, uno switch o un altro dispositivo di rete.

La porta Ethernet supporta velocita fino a 1000 Mb/s, pertanto non rappresenta una limitazione significativa per i servizi in fibra ottica ad alta velocita.

Huawei HG8012H offre inoltre funzioni relative alla gestione VLAN, tra cui:

• VLAN basata sulla porta,
• trasmissione trasparente 1:1 VLAN,
• N:1 VLAN,
• VLAN trasparente,
• QinQ VLAN,
• MAC Address Learning,
• switching locale,
• isolamento basato sulle porte,
• trasmissione trasparente dei pacchetti IPv6 a livello Layer 2.

Porta CATV – supporto della televisione RF

Una delle caratteristiche piu importanti di Huawei HG8012H e la presenza di una porta CATV dedicata, che consente di trasmettere il segnale della televisione via cavo attraverso l’infrastruttura in fibra ottica.

L’interfaccia opera nella gamma di frequenze 54–870 MHz e utilizza un’uscita con impedenza di 75 Ω.

Grazie a cio, HG8012H puo essere utilizzato nelle reti in cui l’operatore fornisce contemporaneamente all’abbonato:

• accesso a Internet,
• servizio televisivo CATV.

Questa soluzione e particolarmente utile nelle installazioni FTTH che utilizzano l’infrastruttura in fibra ottica per fornire contemporaneamente piu servizi.

QoS avanzato

Huawei HG8012H dispone di avanzati meccanismi Quality of Service (QoS) che consentono di controllare e prioritizzare il traffico di rete.

Il dispositivo supporta, tra l’altro:

• limitazione della larghezza di banda per porta,
• prioritizzazione 802.1p,
• meccanismi SP, WRR e SP+WRR,
• limitazione dei pacchetti broadcast,
• mappatura dei flussi basata su VLAN ID, port ID o 802.1p.

Le funzioni QoS consentono all’operatore di gestire meglio la larghezza di banda disponibile e di assegnare priorita a specifici tipi di traffico.

Supporto multicast e IPTV

Il terminale supporta anche i meccanismi multicast, quindi puo essere utilizzato nelle reti che offrono servizi IPTV.

Le funzioni disponibili includono:

• IGMP v2/v3 Snooping,
• MLD v1/v2 Snooping,
• Fast Leave,
• traduzione dei tag VLAN,
• trasmissione multicast trasparente,
• rimozione dei pacchetti multicast in downstream,
• limitazione dei pacchetti dei protocolli IGMP/MLD.

Cio consente una trasmissione piu efficiente dei flussi multicast e riduce il carico di rete non necessario.

IPv6 e funzioni di rete

Huawei HG8012H supporta IPv6, consentendo la trasmissione trasparente dei pacchetti IPv6 a livello Layer 2.

Il terminale e stato progettato principalmente come dispositivo di accesso ONT, pertanto le sue funzioni possono essere utilizzate insieme ai servizi e alla configurazione forniti dall’operatore.

La velocita dichiarata di inoltro NAT raggiunge fino a 900 Mb/s, consentendo una gestione efficiente delle connessioni di rete ad alta velocita.

Gestione remota dal livello OLT

Uno dei principali vantaggi di HG8012H e la possibilita di configurazione e diagnostica da remoto. Il dispositivo supporta OMCI, consentendo all’operatore di gestire il terminale direttamente dall’OLT.

Le funzioni di gestione disponibili includono:

• messaggi OMCI,
• rilevamento attivo e passivo di Rogue ONT,
• test PPPoE/DHCP,
• gestione tramite OMCI / Web UI,
• backup e rollback del software,
• 802.1ag Ethernet OAM,
• misurazioni e diagnostica della connessione ottica,
• test di loop Loopback.

Le avanzate funzioni diagnostiche facilitano agli operatori l’individuazione dei problemi di connessione e la manutenzione dell’infrastruttura di accesso.

Sicurezza

Huawei HG8012H offre meccanismi di base per la protezione del traffico di rete, tra cui:

• filtraggio degli indirizzi MAC,
• protezione dagli attacchi DoS,
• isolamento delle porte,
• controllo e limitazione di determinati tipi di traffico.

Inoltre, il dispositivo utilizza meccanismi di controllo degli accessi e autenticazione GPON.

Design a basso consumo energetico

Il terminale e stato progettato tenendo conto della riduzione del consumo energetico. Il consumo medio e di soli 3 W, mentre il consumo massimo e di 6 W.

Le soluzioni adottate includono, tra l’altro:

• LED a basso consumo energetico,
• riduzione del consumo energetico dei componenti non utilizzati,
• meccanismo COCV4.

Il basso consumo energetico rende il dispositivo adatto al funzionamento continuo 24/7 nelle installazioni degli abbonati.

Applicazioni di Huawei EchoLife HG8012H

Huawei HG8012H e destinato principalmente all’impiego nelle reti degli operatori e nelle reti FTTH, in particolare dove e richiesta la combinazione della trasmissione dati con i servizi televisivi CATV.

Il terminale puo essere utilizzato, tra l’altro, per:

• terminazione delle connessioni FTTH,
• accesso a Internet tramite GPON,
• erogazione di servizi CATV,
• servizi IPTV e multicast,
• realizzazione di reti per abbonati,
• accesso alle reti IPv6,
• installazioni che richiedono la gestione remota dell’ONT dal livello OLT.

Principali vantaggi di Huawei EchoLife HG8012H

• GPON di classe B+,
• connettore in fibra ottica SC/APC,
• Gigabit Ethernet,
• porta dedicata CATV 54–870 MHz,
• impedenza di uscita CATV 75 Ω,
• possibilita di gestione remota dal livello OLT,
• supporto OMCI,
• QoS con prioritizzazione 802.1p,
• supporto VLAN e QinQ,
• supporto IPv6,
• IGMP v2/v3 Snooping,
• MLD v1/v2 Snooping,
• supporto IPTV e multicast,
• filtraggio degli indirizzi MAC,
• protezione contro DoS,
• diagnostica della connessione ottica,
• consumo medio di soli 3 W,
• consumo massimo di 6 W.
