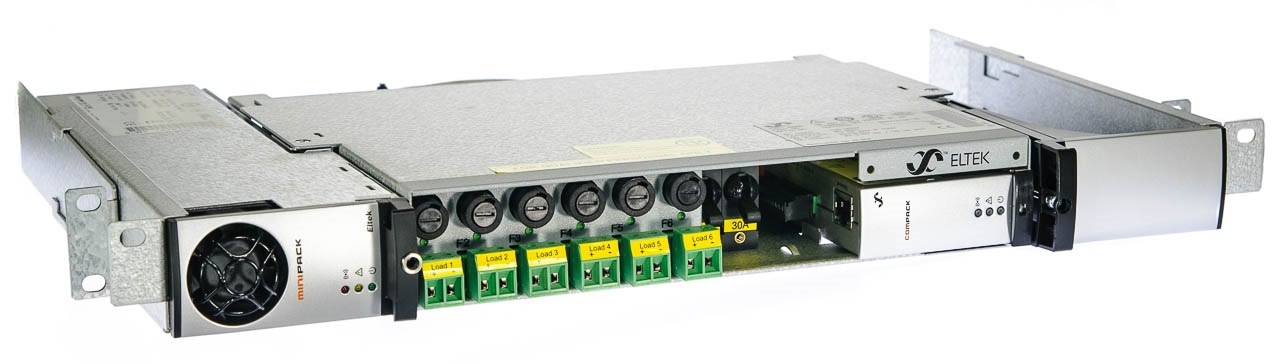

ELTEK Minipack 1U è un sistema compatto di alimentazione in corrente continua progettato per le infrastrutture di telecomunicazione. Fornisce una tensione di uscita di 48 V DC ed è dotato di un raddrizzatore da 800 W, con possibilità di espansione mediante un secondo modulo. Dopo l'espansione, il sistema può raggiungere una potenza fino a 1600 W. Il controller Compack integrato e l'unità di distribuzione DC consentono di monitorare i parametri di funzionamento e controllare l'alimentazione dei dispositivi collegati.
L'alloggiamento con altezza 1U e profondità di 250 mm consente di sfruttare efficacemente lo spazio negli armadi rack, comprese le soluzioni conformi al formato ETSI. La struttura con telaio estraibile facilita l'accesso ai morsetti di alimentazione AC, alle uscite DC e ai collegamenti di allarme, anche quando altri componenti dell'infrastruttura sono installati sopra e sotto il dispositivo.
Il controller Compack integrato consente il controllo locale e remoto dei parametri di funzionamento del sistema di alimentazione. Il supporto per interfaccia Web, software PowerSuite, protocollo SNMP e notifiche e-mail facilita la supervisione del sistema. Tre relè di allarme e ingressi digitali multifunzione consentono di monitorare determinati stati del dispositivo e di reagire a eventuali anomalie.
Il sistema segnala lo stato operativo tramite LED: il verde indica il funzionamento regolare, il giallo un allarme non urgente e il rosso un allarme urgente. I parametri e gli eventi monitorati comprendono, tra gli altri, la tensione di uscita, la corrente della batteria e dei raddrizzatori, la temperatura e lo stato delle protezioni.
Minipack 1U offre un'uscita da 48 V DC e componenti integrati per la distribuzione e la protezione dei circuiti. Sono disponibili quattro uscite protette per le utenze con fusibili in vetro da 5 × 20 mm, oltre alla protezione della batteria 2 × 30 A e a un sistema LVBD programmabile. Il sistema può essere adattato alle esigenze dell'installazione anche mediante una distribuzione DC esterna.
Tipo di dispositivo: sistema di alimentazione DC per telecomunicazioni
Tensione di uscita: 48 V DC
Raddrizzatori inclusi: 1
Potenza del singolo raddrizzatore: 800 W
Possibilità di espansione: fino a 1600 W con un secondo raddrizzatore
Corrente massima di uscita: fino a 33 A a 48 V DC
Controller: Compack
Gestione: interfaccia Web, PowerSuite, SNMP, e-mail
Uscite di allarme: 3 relè (NO, NC, C)
Ingressi digitali: 3 multifunzione
Distribuzione DC: 4 uscite protette per le utenze
Protezione della batteria: 2 × 30 A
Sistema di disconnessione della batteria: LVBD programmabile
Montaggio: rack da 19", altezza 1U
Tensione di ingresso AC: 85–300 V, nominalmente 185–276 V
Corrente massima di ingresso: 4,9 A RMS per raddrizzatore alla tensione nominale e a pieno carico
Collegamento AC: morsetti da 2,5 mm²
Collegamenti della batteria e della distribuzione esterna: morsetti da 10 mm²
Collegamenti degli interruttori delle uscite per le utenze: morsetti da 4 mm²
Collegamenti di allarme: morsetti da 1,5 mm²
Temperatura di funzionamento: da -40 a +75°C
Temperatura di stoccaggio: da -40 a +80°C
Dimensioni: larghezza 446 mm più le staffe di montaggio, altezza 1U, profondità 250 mm
Profondità minima consigliata dell'armadio: 300 mm
Peso senza raddrizzatori: circa 2,66 kg
Il sistema è stato progettato tenendo conto dei requisiti relativi alla sicurezza, alla compatibilità elettromagnetica e al funzionamento negli ambienti di telecomunicazione. La documentazione indica, tra le altre, le norme IEC 60950-1, UL 60950-1, ETSI EN 300 386, EN 61000-6, ETSI EN 300 019 ed ETSI EN 300 132-2.
ELTEK Minipack 1U è una soluzione di alimentazione per dispositivi di telecomunicazione che richiedono una tensione di 48 V DC. L'altezza ridotta, la possibilità di espandere la potenza, il controller integrato e le funzioni di monitoraggio rendono il sistema adatto all'impiego negli armadi di telecomunicazione e nelle infrastrutture di rete.
|
