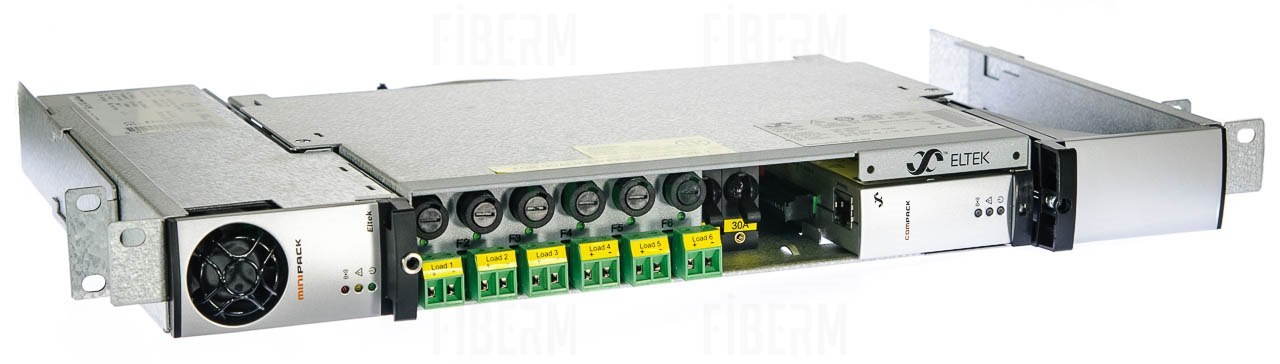

ELTEK Minipack 1U es un sistema compacto de alimentación de corriente continua diseñado para infraestructuras de telecomunicaciones. Proporciona una tensión de salida de 48 V DC y está equipado con un rectificador de 800 W, con posibilidad de ampliación mediante un segundo módulo. Tras la ampliación, el sistema puede alcanzar una potencia de hasta 1600 W. El controlador Compack integrado y la unidad de distribución DC permiten supervisar los parámetros de funcionamiento y controlar la alimentación de los dispositivos conectados.
La carcasa de 1U de altura y 250 mm de profundidad permite aprovechar eficazmente el espacio en armarios rack, incluidas las soluciones compatibles con el formato ETSI. La estructura con bastidor extraíble facilita el acceso a los terminales de alimentación AC, las salidas DC y las conexiones de alarma, incluso cuando hay otros componentes de infraestructura instalados por encima y por debajo del equipo.
El controlador Compack integrado permite controlar local y remotamente los parámetros de funcionamiento del sistema de alimentación. La compatibilidad con una interfaz web, el software PowerSuite, el protocolo SNMP y las notificaciones por correo electrónico facilita la supervisión del sistema. Tres relés de alarma y entradas digitales multifuncionales permiten controlar determinados estados del dispositivo y responder ante posibles anomalías.
El sistema indica su estado de funcionamiento mediante LED: el verde señala un funcionamiento correcto, el amarillo una alarma no urgente y el rojo una alarma urgente. Entre los parámetros y eventos supervisados se incluyen la tensión de salida, la corriente de la batería y de los rectificadores, la temperatura y el estado de las protecciones.
Minipack 1U ofrece una salida de 48 V DC y componentes integrados para la distribución y protección de los circuitos. Dispone de cuatro salidas protegidas para consumidores con fusibles de vidrio de 5 × 20 mm, así como protección de batería de 2 × 30 A y un sistema LVBD programable. El sistema puede adaptarse a las necesidades de la instalación, también mediante una distribución DC externa.
Tipo de dispositivo: sistema de alimentación DC para telecomunicaciones
Tensión de salida: 48 V DC
Rectificadores incluidos: 1
Potencia de un rectificador: 800 W
Posibilidad de ampliación: hasta 1600 W con un segundo rectificador
Corriente máxima de salida: hasta 33 A a 48 V DC
Controlador: Compack
Gestión: interfaz web, PowerSuite, SNMP, correo electrónico
Salidas de alarma: 3 relés (NO, NC, C)
Entradas digitales: 3 multifuncionales
Distribución DC: 4 salidas protegidas para consumidores
Protección de batería: 2 × 30 A
Sistema de desconexión de batería: LVBD programable
Montaje: rack de 19", altura 1U
Tensión de entrada AC: 85–300 V, nominalmente 185–276 V
Corriente máxima de entrada: 4,9 A RMS por rectificador con tensión nominal y carga completa
Conexión AC: bloques de terminales de 2,5 mm²
Conexiones de batería y distribución externa: terminales de 10 mm²
Conexiones de interruptores de salida para consumidores: terminales de 4 mm²
Conexiones de alarma: terminales de 1,5 mm²
Temperatura de funcionamiento: de -40 a +75°C
Temperatura de almacenamiento: de -40 a +80°C
Dimensiones: anchura de 446 mm más las orejetas de montaje, altura 1U, profundidad 250 mm
Profundidad mínima recomendada del armario: 300 mm
Peso sin rectificadores: aproximadamente 2,66 kg
El sistema se ha diseñado teniendo en cuenta los requisitos de seguridad, compatibilidad electromagnética y funcionamiento en entornos de telecomunicaciones. La documentación incluye, entre otras, las normas IEC 60950-1, UL 60950-1, ETSI EN 300 386, EN 61000-6, ETSI EN 300 019 y ETSI EN 300 132-2.
ELTEK Minipack 1U es una solución de alimentación para equipos de telecomunicaciones que requieren una tensión de 48 V DC. Su reducida altura, la posibilidad de ampliar la potencia, el controlador integrado y las funciones de supervisión hacen que el sistema sea adecuado para su uso en armarios de telecomunicaciones e infraestructuras de red.
|
