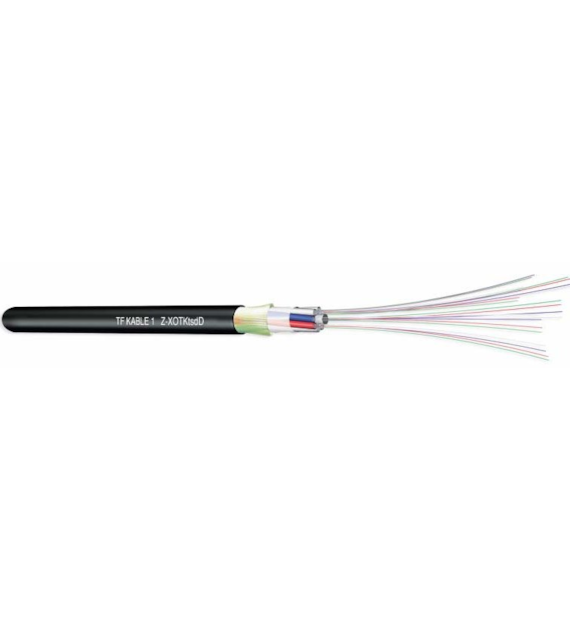

TELEFONIKA Kabel światłowodowy Z-XOTKtsdD 24J (2x12), tuba 1,8mm, średnica 8,5mm

Svjetlovodni kabel Tele-Fonika Z-XOTKtsdD

Svjetlovodni kabel Tele-Fonika Z-XOTKtsdD namijenjen je za ugradnju u primarnu kabelsku kanalizaciju (Ø110) ili sekundarnu kabelsku kanalizaciju (Ø32, Ø40). Zahvaljujući vanjskom opletu od aramidnih vlakana (Kevlar), može se također ovjesiti na telefonske stupove, stupove niskonaponskih i srednjenaponskih elektroenergetskih vodova te stupove kontaktne mreže — pri razmacima između stupova od približno 50 m.
Kabel je potpuno dielektričan, stoga se može polagati u blizini srednjenaponskih i visokonaponskih vodova. Ima izvrsnu zaštitu od vlage i vanjski plašt otporan na UV zračenje.

Primjena:
Svjetlovodni kabel Tele-Fonika Z-XOTKtsdD univerzalni je vanjski kabel prilagođen radu u zahtjevnim uvjetima okoliša.
Vanjski plašt izrađen od HDPE polietilena osigurava otpornost na UV zračenje i mehanička oštećenja.
Dodatno ojačanje aramidnim vlaknima znatno poboljšava mehanička svojstva kabela — povećavajući njegovu vlačnu čvrstoću do tri puta u usporedbi s kabelima bez aramidnog opleta.
Kabel se može upotrebljavati u kabelskoj kanalizaciji, cjevovodima i nadzemnim mrežama te se može izravno ovjesiti na telekomunikacijske i elektroenergetske stupove.

Mehanička svojstva:
Kabeli Z-XOTKtsdD s cjevčicom promjera 1,8 mm i kapacitetom od 12 do 96 vlakana imaju vlačnu čvrstoću do 3000 N (približno 300 kg).
Primjena aramidnog opleta (Kevlar) omogućuje uporabu kabela na mjestima izloženima većim mehaničkim naprezanjima, primjerice pri ovješenoj montaži.
Alternativa s manjom mehaničkom čvrstoćom i nižom cijenom jest verzija Z-XOTKtsd — bez aramidnog opleta, ali s istim vanjskim plaštom i otpornošću na UV zračenje.

Konstrukcija kabela  a) Središnji nosivi element: dielektrična FRP šipka s PE oblogom ili bez nje b) Cjevčica: labava cjevčica ispunjena hidrofobnim gelom c) Optičko vlakno: jednomodno (J), jednomodno s pomaknutom disperzijom (Jn), višemodno (G50, G62,5) d) Ispuna: polietilenski element za ispunu e) Jezgra kabela: cjevčice i elementi za ispunu upleteni oko središnjeg elementa (6–24 elementa) f) Brtvljenje jezgre: suho g) Ojačanje: aramidna vlakna (Kevlar) koja obavijaju jezgru kabela h) Uzice za otvaranje plašta (ripcord): 2 kom. i) Vanjski plašt: crni, izrađen od HDPE polietilena

Oznaka kabela:
Z-XOTKtsdD – vanjski kabel (Z), s polietilenskim plaštom (X), optički telekomunikacijski kabel (OTK), cjevčaste konstrukcije sa suhim brtvljenjem jezgre (ts), potpuno dielektričan (d), s aramidnim ojačanjem (D).

Uporabna svojstva:

• Potpuno dielektričan kabel
• Otpornost na elektromagnetske smetnje
• Zaštita od vlage i uzdužnog prodiranja vode
• Visoka otpornost na uzdužna i poprečna mehanička naprezanja
• Plašt otporan na habanje, UV zračenje i pucanje uslijed naprezanja
• Metarska oznaka i mogućnost prilagodbe oznaka na kabelu

Raspon temperature:

• Transport i skladištenje: od –40°C do +70°C
• Ugradnja: od –15°C do +60°C
• Rad: od –40°C do +70°C
