TELEFONIKA Kabel światłowodowy antygryzoniowy wzmocniony włóknami szklanymi Z-XOTKtsdDb 72J (6x12), tuba 1,8mm, średnica 9,5mm

Svjetlovodni kabel Z-XOTKtsdDb – izdržljiv, dielektričan i zaštićen od glodavaca

Svjetlovodni kabel tipa Z-XOTKtsdDb moderno je i pouzdano rješenje namijenjeno izgradnji vanjskih telekomunikacijskih mreža – međugradskih, širokopodručnih i lokalnih. Zahvaljujući svojoj potpuno dielektričnoj konstrukciji, može se postavljati u blizini srednjenaponskih i visokonaponskih vodova bez opasnosti od elektromagnetskih smetnji. Izvrsno je prilagođen ugradnji u primarnu i sekundarnu kabelsku kanalizaciju, osobito na mjestima izloženima djelovanju glodavaca.

Svojstva i primjena

Kabel Z-XOTKtsd 12J (1x12)/1,8 namijenjen je vanjskim instalacijama, posebno:

• u svjetlovodnim cijevima Ø32 i Ø40,

• u primarnoj kabelskoj kanalizaciji Ø110 pri ugradnji upuhivanjem,

• na mjestima na kojima je potrebna potpuno dielektrična konstrukcija – moguća je ugradnja u blizini niskonaponskih, srednjenaponskih i visokonaponskih energetskih vodova.

Kabel karakteriziraju:

• otpornost na UV zračenje, vlagu i promjene temperature,

• suhi sustav brtvljenja i hidrofobni gel u cjevčici,

• mali promjer i mala masa, što olakšava transport i montažu,

• izvrsna prilagođenost tehnologiji upuhivanja,

• metarska oznaka i mogućnost prilagodbe označavanja.

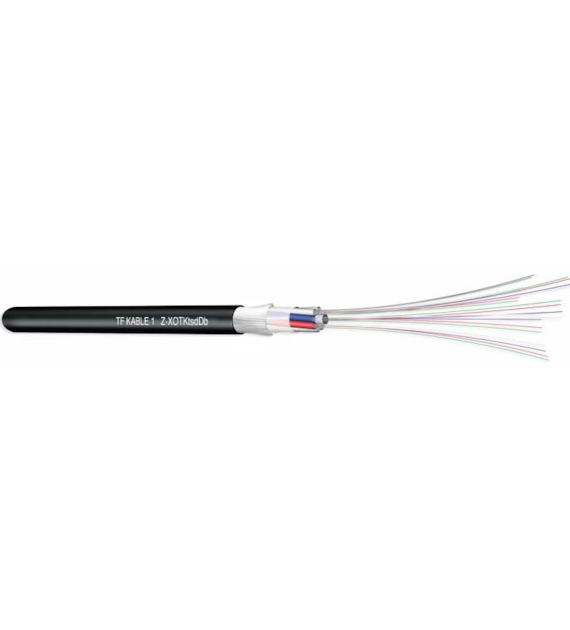

Konstrukcija kabela Z-XOTKtsd a: središnji nosivi element – dielektrična FRP šipka s polietilenskom oblogom ili bez nje b: labava cjevčica sa svjetlovodnim vlaknima, ispunjena hidrofobnim gelom c: optičko vlakno – jednomodno (J), jednomodno s pomaknutom disperzijom (Jn), višemodno (G/50) ili višemodno (G/62,5) d: element ispune izrađen od polietilena e: jezgra kabela – sve cjevčice i elementi ispune upleteni oko središnjeg nosivog elementa; jezgra se sastoji od 6, 8, 12, 18 ili 24 elementa f: suho brtvljenje jezgre g: ojačanje – staklena vlakna omotana oko jezgre kabela h: ripcord – 2 niti za otvaranje plašta kabela i: plašt – crni vanjski plašt od HDPE-a

Konstrukcija kabela Z-XOTKtsdDb

• Središnji nosivi element: dielektrična FRP šipka s polietilenskom oblogom ili bez nje
• Optička vlakna: jednomodna (J), jednomodna s pomaknutom disperzijom (Jn) te višemodna vlakna (G/50, G/62,5)
• Svjetlovodne cjevčice: labave cjevčice ispunjene hidrofobnim gelom, koje štite vlakna od vlage
• Elementi ispune: izrađeni od polietilena
• Jezgra kabela: cjevčice i elementi ispune upleteni oko središnjeg nosivog elementa, ukupno 6, 8, 12, 18 ili 24 elementa
• Brtvljenje jezgre: suho
• Ojačanje: pređa od staklenih vlakana koja povećava mehaničku otpornost i štiti kabel od glodavaca
• Niti za rasparivanje (ripcord): 2 komada, olakšavaju uklanjanje plašta
• Vanjski plašt: crni polietilenski plašt od HDPE-a, otporan na UV zračenje, habanje i pucanje uslijed naprezanja

Najvažnije značajke i prednosti

• Otpornost na glodavce – zahvaljujući ojačanju pređom od staklenih vlakana kabel je učinkovito zaštićen od mehaničkih oštećenja koja uzrokuju glodavci.
• Potpuno dielektrična konstrukcija – izostanak metalnih elemenata omogućuje ugradnju u blizini energetskih vodova.
• Visoka mehanička čvrstoća – primijenjeno ojačanje od staklenih vlakana gotovo utrostručuje vlačnu čvrstoću u usporedbi s kabelima bez ojačanja.
• Otpornost na utjecaje okoliša – plašt od HDPE-a osigurava otpornost na UV zračenje, vlagu, pucanje uslijed naprezanja i habanje.
• Zaštita od prodora vode – suhi sustav brtvljenja i tiksotropni gel učinkovito sprječavaju uzdužno prodiranje vlage.
• Univerzalna primjena – kabel je idealan za ugradnju u kabelsku kanalizaciju, kabelske cijevi i na vanjskim dijelovima objekata.
• Označavanje i identifikacija – trajna metarska oznaka i mogućnost prilagodbe označavanja zahtjevima kupca.

Tehnički parametri (odabrane konfiguracije)

Područja primjene

Kabel Z-XOTKtsdDb primjenjuje se u:

• međugradskim, gradskim i kampusnim telekomunikacijskim i podatkovnim mrežama,
• instalacijama u primarnoj i sekundarnoj kabelskoj kanalizaciji,
• kabelskim cijevima i trasama izloženima dodiru s glodavcima,
• područjima s visokom razinom elektromagnetskih smetnji,
• instalacijama u blizini srednjenaponskih i visokonaponskih energetskih vodova.

Kabel je idealan za prijenos podataka, glasa i slike u cijelom optičkom spektru i u svim suvremenim telekomunikacijskim sustavima.

Radni podaci

• Radna temperatura: od –40°C do +70°C
• Temperatura ugradnje: od –15°C do +60°C
• Temperatura transporta i skladištenja: od –40°C do +70°C
• Proizvodna duljina: prema dogovoru (standardno 4 km)
• Pakiranje: drveni kabelski bubnjevi

Svjetlovodni kabel Z-XOTKtsdDb izdržljiv je i potpuno dielektričan kabel visoke mehaničke otpornosti i otpornosti na utjecaje okoliša. Zahvaljujući ojačanju od staklenih vlakana, predstavlja izvrsno rješenje za projekte koji zahtijevaju dug vijek trajanja, siguran prijenos i zaštitu od glodavaca. Provjeren je izbor za telekomunikacijske operatere, instalaterske tvrtke i projektante svjetlovodnih mreža.
