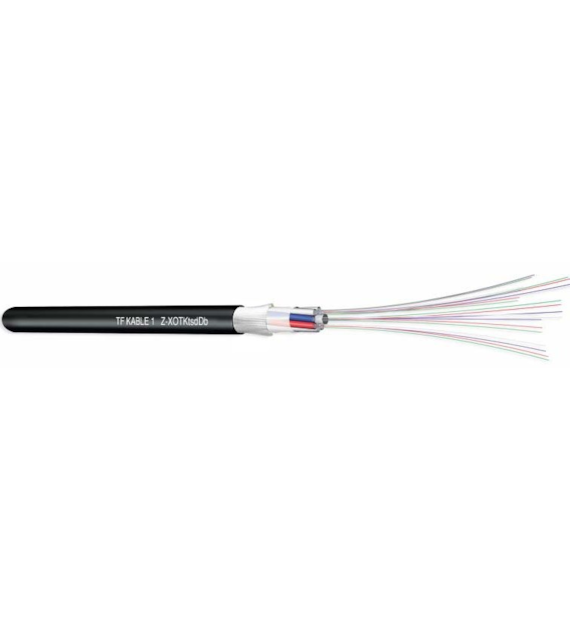

TELEFONIKA Kabel światłowodowy antygryzoniowy wzmocniony włóknami szklanymi Z-XOTKtsdDb 24J (2x12), tuba 1,8mm, średnica 9,5mm

Optički kabel Z-XOTKtsdDb – izdržljiv, potpuno dielektričan i otporan na glodavce

Optički kabel tipa Z-XOTKtsdDb moderno je i pouzdano rješenje namijenjeno izgradnji vanjskih telekomunikacijskih mreža – magistralnih, prostranih i lokalnih. Zahvaljujući svojoj potpuno dielektričnoj konstrukciji, može se postavljati u blizini srednjenaponskih i visokonaponskih vodova bez opasnosti od elektromagnetskih smetnji. Izvrstan je za ugradnju u primarnu i sekundarnu kabelsku kanalizaciju, osobito na mjestima izloženima napadima glodavaca.

Svojstva i primjena

Kabel Z-XOTKtsd 12J (1x12)/1,8 namijenjen je vanjskim instalacijama, osobito:

• u cijevima za optičke kabele promjera Ø32 i Ø40,

• u primarnoj kabelskoj kanalizaciji promjera Ø110 pri upuhivanju,

• na mjestima na kojima je potrebna potpuno dielektrična izvedba – moguća je ugradnja u blizini niskonaponskih, srednjenaponskih i visokonaponskih vodova.

Kabel karakteriziraju:

• otpornost na UV zračenje, vlagu i promjene temperature,

• suhi sustav brtvljenja i hidrofobni gel u cjevčici,

• mali promjer i mala masa – što olakšava transport i ugradnju,

• izvrsna prilagođenost tehnici upuhivanja,

• metarske oznake i mogućnost prilagodbe označavanja.

Konstrukcija kabela Z-XOTKtsd a: središnji nosivi element – dielektrična FRP šipka s polietilenskim omotačem ili bez njega b: slobodna cjevčica – cjevčica s optičkim vlaknima ispunjena hidrofobnim gelom c: optičko vlakno – jednomodno vlakno (J), jednomodno vlakno s pomaknutom disperzijom (Jn), višemodno vlakno (G/50) ili višemodno vlakno (G/62,5) d: element ispune – element ispune od polietilena e: jezgra kabela – sve cjevčice i elementi ispune uvijeni oko središnjeg nosivog elementa; jezgra se sastoji od 6, 8, 12, 18 ili 24 elementa f: brtvljenje jezgre – suho g: ojačanje – staklena vlakna koja obavijaju jezgru kabela h: niti za paranje – 2 niti za uzdužno otvaranje plašta kabela i: plašt – crni vanjski plašt od HDPE-a

Konstrukcija kabela Z-XOTKtsdDb

• Središnji nosivi element: dielektrična FRP šipka s polietilenskim omotačem ili bez njega
• Optička vlakna: jednomodna vlakna (J), jednomodna vlakna s pomaknutom disperzijom (Jn) i višemodna vlakna (G/50, G/62,5)
• Cjevčice s optičkim vlaknima: slobodne cjevčice ispunjene hidrofobnim gelom, koje štite vlakna od vlage
• Elementi ispune: od polietilena
• Jezgra kabela: cjevčice i elementi ispune uvijeni oko središnjeg nosivog elementa, ukupno 6, 8, 12, 18 ili 24 elementa
• Brtvljenje jezgre: suho
• Ojačanje: pređa od staklenih vlakana koja povećava mehaničku otpornost i štiti kabel od glodavaca
• Niti za paranje: 2 komada koji olakšavaju uklanjanje plašta
• Vanjski plašt: crni polietilenski plašt od HDPE-a, otporan na UV zračenje, habanje i pucanje uslijed naprezanja

Najvažnije značajke i prednosti

• Otpornost na glodavce – zahvaljujući ojačanju od pređe od staklenih vlakana kabel je učinkovito zaštićen od mehaničkih oštećenja koja uzrokuju glodavci.
• Potpuno dielektrična konstrukcija – nepostojanje metalnih elemenata omogućuje postavljanje kabela u blizini električnih vodova.
• Visoka mehanička čvrstoća – primijenjeno ojačanje od staklenih vlakana pruža gotovo trostruko veću vlačnu čvrstoću u usporedbi s kabelima bez ojačanja.
• Otpornost na utjecaje okoliša – plašt od HDPE-a osigurava otpornost na UV zračenje, vlagu, pucanje uslijed naprezanja i habanje.
• Zaštita od prodora vode – suhi sustav brtvljenja i tiksotropni gel učinkovito sprječavaju uzdužno prodiranje vlage.
• Univerzalna primjena – idealan za ugradnju u kabelsku kanalizaciju, kabelske cijevi i vanjske prostore objekata.
• Označavanje i identifikacija – trajne metarske oznake i mogućnost prilagodbe označavanja zahtjevima kupca.

Tehnički parametri (odabrane konfiguracije)

Područja primjene

Kabel Z-XOTKtsdDb primjenjuje se u:

• magistralnim, gradskim i kampusnim telekomunikacijskim i podatkovnim mrežama,
• instalacijama u primarnoj i sekundarnoj kabelskoj kanalizaciji,
• kabelskim cijevima i trasama izloženima kontaktu s glodavcima,
• područjima s visokom razinom elektromagnetskih smetnji,
• instalacijama u blizini srednjenaponskih i visokonaponskih vodova.

Kabel je idealan za prijenos podataka, glasa i slike u cijelom optičkom spektru, u svim suvremenim telekomunikacijskim sustavima.

Radni podaci

• Radna temperatura: od –40°C do +70°C
• Temperatura ugradnje: od –15°C do +60°C
• Temperatura transporta i skladištenja: od –40°C do +70°C
• Proizvodna duljina: prema dogovoru (standardno 4 km)
• Pakiranje: drveni kabelski bubnjevi

Optički kabel Z-XOTKtsdDb izdržljiv je, potpuno dielektričan kabel visoke mehaničke otpornosti i otpornosti na utjecaje okoliša. Zahvaljujući ojačanju od staklenih vlakana, izvrsno je rješenje za projekte koji zahtijevaju dug vijek trajanja, pouzdan prijenos i zaštitu od glodavaca. Provjeren je izbor za telekomunikacijske operatere, instalaterske tvrtke i projektante optičkih mreža.
