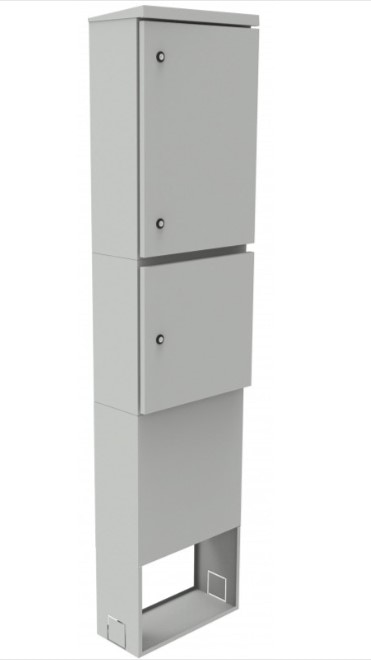

SZS-43/185/20 72V – modularni optički stupić s rezervom kabela za spojnicu

SZS-43/185/20 72V s rezervom kabela modularni je optički stupić namijenjen za vanjsku ugradnju u FTTH mrežama i telekomunikacijskoj infrastrukturi koja zahtijeva veći kapacitet priključaka. Konstrukcija je projektirana za učinkovitu distribuciju optičkog signala, preglednu organizaciju kabela te sigurno pohranjivanje viška magistralnog i korisničkog kabela.

Stupić je predviđen za ugradnju u tlo ukopavanjem na dubinu od približno 60 cm, čime se osigurava stabilnost konstrukcije i pouzdana zaštita optičke infrastrukture na terenu. Kućište je izrađeno od čeličnog lima debljine 1 mm s Magnelis® premazom, koji osigurava izvrsnu otpornost na koroziju i dugotrajan rad u zahtjevnim vanjskim uvjetima. Površina je završno obrađena praškastim premazom u svijetlosivoj boji RAL 7035, standardnoj za telekomunikacijsku infrastrukturu.

Unutar stupića nalazi se uklonjivi optički panel s razvodnim poljem kapaciteta 72 vlakna (72V), koji omogućuje ugradnju do 36 SC Duplex adaptera. Takvo rješenje omogućuje priključenje velikog broja korisnika te jednostavno upravljanje optičkim priključcima na jednoj distribucijskoj točki.

Stupić je opremljen s 10 linijskih ulaza, što omogućuje priključivanje magistralnih kabela i ugradnju optičkih splittera u pristupnoj mreži. Pažljivo osmišljena unutarnja konstrukcija osigurava dovoljno prostora za vođenje optičkih kabela i organizaciju rezerve optičkih vlakana.

Dodatna prednost konstrukcije je zaseban gornji odjeljak namijenjen za pohranu viška magistralnih i korisničkih kabela, koji je zaštićen vodonepropusnom bravom. Ovo rješenje omogućuje sigurno spremanje viška kabela te jednostavan pristup tijekom montaže, održavanja i servisnih radova.

U donjem dijelu kućišta nalazi se zabrtvljena višestruka kabelska uvodnica, koja omogućuje istovremeni ulaz više kabela uz zadržavanje visokog stupnja zaštite. Osim toga, stupić je opremljen s tri držača za pričvršćivanje magistralnog kabela, koji osiguravaju njegovo stabilno učvršćivanje i pravilno vođenje.

Konstrukcija zadovoljava zahtjeve stupnja zaštite IP65 i mehaničke otpornosti IK10, čime osigurava pouzdanu zaštitu mrežnih komponenti od prašine, vlage i mehaničkih oštećenja. Zahvaljujući robusnoj konstrukciji, velikom kapacitetu priključaka i učinkovitoj organizaciji kabela, model SZS-43/185/20 72V predstavlja idealno rješenje za operatere koji grade i proširuju moderne optičke pristupne mreže.

Glavne značajke

• Modularni optički stupić za vanjsku ugradnju

• Razvodno polje 72V (36 × SC Duplex) na uklonjivom optičkom panelu

• 10 linijskih ulaza za magistralne kabele i optičke splittere

• Zaseban odjeljak za pohranu viška magistralnih i korisničkih kabela

• Zabrtvljena višestruka kabelska uvodnica u donjem dijelu kućišta

• Tri držača za pričvršćivanje magistralnog kabela

• Učinkovita organizacija kabela i rezerve optičkih vlakana

• Kućište od 1 mm čeličnog lima s Magnelis® premazom, otpornog na koroziju

• Stupanj zaštite IP65 i mehanička otpornost IK10

• Robusna konstrukcija namijenjena dugotrajnoj uporabi u vanjskim uvjetima
