Osnovni podaci
Symbol
ANT-30-00
Barkod
5904858988686
Težina
0.07kg
Osnovna jedinica
szt.
Status proizvoda
Opis

Zaštitne Osovine za Optičke Spojeve Serije ANT – Pouzdana Zaštita Spojeva

Zaštitne osovine za optičke spojeve Serije ANT profesionalno su rješenje u području optičke tehnologije koje osigurava trajnu i hermetičku zaštitu spojeva. Zahvaljujući kompaktnim dimenzijama i visokoj mehaničkoj otpornosti, idealne su za ugradnju u optičke spojnice, panelne, stajaće i viseće razdjelnike.

Osovine su dizajnirane s ciljem potpune zaštite zavarenih optičkih vlakana, minimalnih dimenzija nakon zatvaranja te brze i jednostavne montaže. Odlikuju se izvrsnim klimatskim i termičkim svojstvima, što ih čini prikladnima za unutarnju i vanjsku primjenu.

Proizvod ispunjava najviše standarde kvalitete, sukladno normama TS 0338/96 Deutsche Telekom i EN 50411-3-3 (Europska norma).


Ključne značajke i prednosti

• Hermetička zaštita spoja – potpuna zaštita od vlage, nečistoća i klimatskih utjecaja
• Visoka mehanička otpornost – zaštita od gnječenja, istezanja i probijanja
• Minimalan utjecaj na optički prigušak – ne uzrokuje dodatne gubitke signala
• Brza i jednostavna instalacija – kratko vrijeme montaže i sigurno zatvaranje spoja
• Univerzalna primjena – kompatibilne s različitim vrstama optičkih spojnica i razdjelnika
• Usklađenost s EU RoHS Direktivom – sigurno za okoliš i korisnika


Struktura Osovine Serije ANT

Osovina se sastoji od tri ključna elementa koji jamče maksimalnu zaštitu i dugotrajnost:

Aluminijsko ojačanje (0,3 mm) – učvršćuje spoj i štiti od mehaničkih oštećenja
Trake butilne mase (0,3 mm) – osiguravaju odličnu adheziju i zaštitu od vlage i prljavštine
Elastična ispunjavajuća masa – okružuje vlakno, eliminira zračne mjehuriće i naprezanja koja bi mogla narušiti kvalitetu spoja

Tijekom zatvaranja, optičko vlakno se čvrsto zatvara u butilnu masu, što eliminira naprezanja i smanjuje rizik od pucanja spoja.

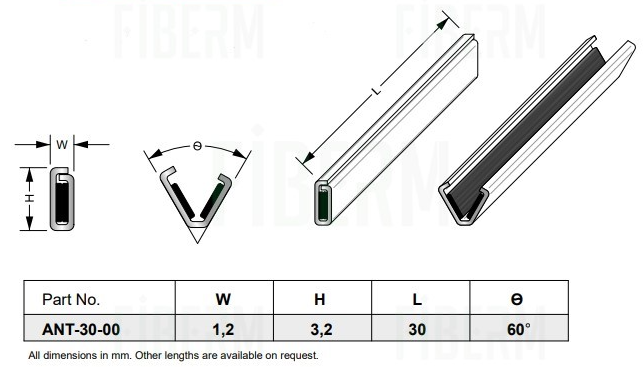

Tehnička specifikacija

• Visina nakon zatvaranja: 3,2 mm ±0,1 mm
• Širina nakon zatvaranja: 1,2 mm ±0,1 mm
• Duljina nakon zatvaranja: 30 mm ±0,5 mm
• Kut otvaranja prije zatvaranja: 60° (+0/-5°)
• Namjena: zaštita spojeva optičkih vlakana promjera 250 µm ili manjih
• Pakiranje: 150 komada u kartonskoj kutiji


Primjena

Osovine Serije ANT pronalaze primjenu u raznim područjima optičke tehnologije, uključujući:

Optičke spojnice – pružaju dugotrajnu i hermetičku zaštitu spojeva
Panelni, stajaći i viseći razdjelnici – omogućuju pouzdano i trajno postavljanje u telekom mrežama
Unutarnja i vanjska primjena – otporne na vremenske uvjete, pogodne za različita radna okruženja


Norme i testovi kvalitete

Osovine Serije ANT ispunjavaju zahtjeve norme EN 50411-3-3 (Europska norma) i TS 0338/96 (Deutsche Telekom).

• Promjena prigušenja (EN 61300-3-3): ≤ ±0,1 dB za 5 osovina
• Vibracijski test (EN 61300-1-1): 10–50 Hz, amplituda 0,75 mm, 15 ciklusa, δIL ≤ ±0,2 dB tijekom testa, ≤ ±0,1 dB nakon testa
• Test uvijanja (EN 61300-2-5): 2N, ±180°, 10 ciklusa, δIL ≤ ±0,1 dB
• Test otpornosti na gnječenje (EN 61300-2-7): 2N, δIL ≤ ±0,1 dB
• Klimatski testovi (EN 61300-2-17, -18, -19): -40°C do +80°C, vlaga do 93%, δIL ≤ ±0,2 dB tijekom, ≤ ±0,1 dB nakon
• Test solne magle (EN 61300-2-26): 96h u 5% NaCl – bez korozije i promjena izgleda
• Transportni test (TS 0338/96): -40°C do +85°C, 20 ciklusa, 183h
• Mehanička otpornost (EN 60068-2-6, -27): vibracije 10–500 Hz, šok 15G, IL ≤ 0,1 dB za 12 osovina
• Test zatezne čvrstoće (TS 0338/96): 5N i 25N, maksimalno izvlačenje vlakna ≤ 0,6 mm i > 2,5 mm
• Test savijanja (TS 0338/96): 6N i 2N opterećenje, deformacija širine ≤ ±0,2 mm, visine ≤ ±0,5 mm
• Test ispunjavajuće mase: pritisak 200–500N, prodor 0,5 mm


Zaštitne osovine Serije ANT pouzdano su i trajno rješenje za zaštitu optičkih spojeva. Zahvaljujući visokokvalitetnim materijalima, hermetičnosti i jednostavnoj montaži, osiguravaju maksimalnu sigurnost zavarenih vlakana i stabilnost spojeva u optičkim mrežama.

Proizvod je u skladu s rigoroznim europskim i njemačkim telekom standardima, što potvrđuju brojni testovi kvalitete. Idealno rješenje za profesionalne instalatere i tvrtke koje se bave izgradnjom i održavanjem optičkih mreža.
