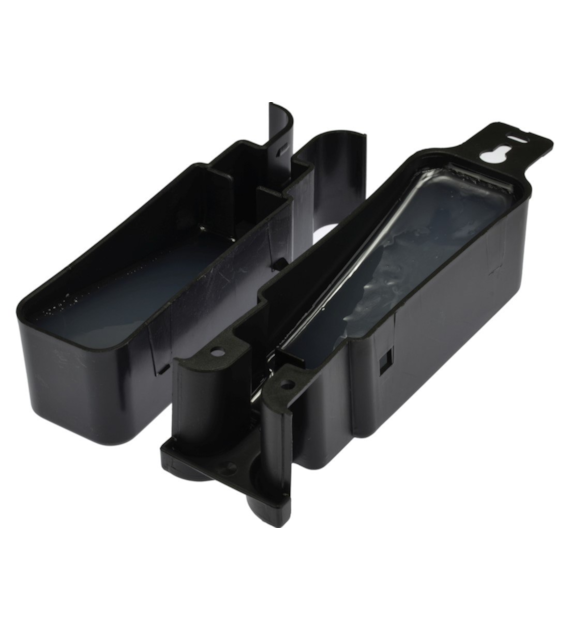

La cubierta tipo KM3 ha sido diseñada para proporcionar una protección duradera y eficaz de las uniones de cables de telecomunicaciones multipares (hasta 70 pares) frente a los efectos nocivos de los factores ambientales. Protege las conexiones contra la humedad, la suciedad, los daños mecánicos y la corrosión. Gracias a su relleno con una masa selladora especial de excelentes propiedades aislantes e hidrofóbicas, el producto garantiza un sellado total incluso en las condiciones de operación más exigentes.
La instalación de la cubierta no requiere herramientas especializadas y puede realizarse directamente en el campo: enterrada, aérea o en interiores. La cubierta permite la entrada de cables de distintos diámetros.
Protección duradera contra la humedad, el polvo y los daños mecánicos
Masa selladora resistente al envejecimiento, a los rayos UV, a agentes químicos y a condiciones atmosféricas
Instalación rápida (aprox. 60 segundos) sin herramientas especializadas
Posibilidad de abrir y cerrar repetidamente sin pérdida de estanqueidad
Químicamente neutra – segura para cables, conectores y el medio ambiente
Rango de temperatura de funcionamiento: de -10?°C a +40?°C
Redes de telecomunicaciones con cables multipares (hasta 70 pares)
Instalaciones aéreas, subterráneas e interiores
Zonas expuestas a condiciones ambientales variables
Posibilidad de montaje en cables portadores o superficies fijas
La cubierta KM3 permite una instalación rápida y sencilla sin el uso de herramientas especializadas. Una vez realizada la conexión de los cables mediante conectores UY, el empalme se coloca en la parte inferior de la carcasa. Luego, se coloca la parte superior y se cierra el cuerpo mediante sus pestañas. La cubierta puede fijarse con bridas, tornillos o un clavo, según el lugar de instalación. El proceso de instalación dura aproximadamente 60 segundos y puede realizarse a temperaturas entre -10?°C y +40?°C.
Para abrir la cubierta, basta con levantar suavemente las pestañas y separar ambas mitades. Tras modificar la conexión, es posible volver a cerrar la cubierta. Si es necesario, se puede complementar la masa selladora. La cubierta mantiene sus propiedades incluso después de múltiples aperturas y cierres.
| 1 | Cuerpo de la cubierta (parte inferior y superior) relleno con masa selladora |
| 2 | Conector de continuidad de pantalla |
| 3 | Bridas de sujeción (2 uds.) |
| 4 | Elemento que evita el desplazamiento del empalme |
| 5 | Tacos de expansión Ø 5 mm (2 uds.) |
| 6 | Tornillos de fijación (2 uds.) |
| 7 | Clavo galvanizado (1 ud.) |
| 8 | Guantes de protección desechables (1 par) |
| 9 | Instrucciones de montaje |
| 10 | Caja de cartón |
Para realizar la conexión de los conductores se deben usar conectores UY (p. ej., Scotchlok o 3M 9700-10), que no están incluidos en el kit – disponibles por separado en nuestra tienda.
