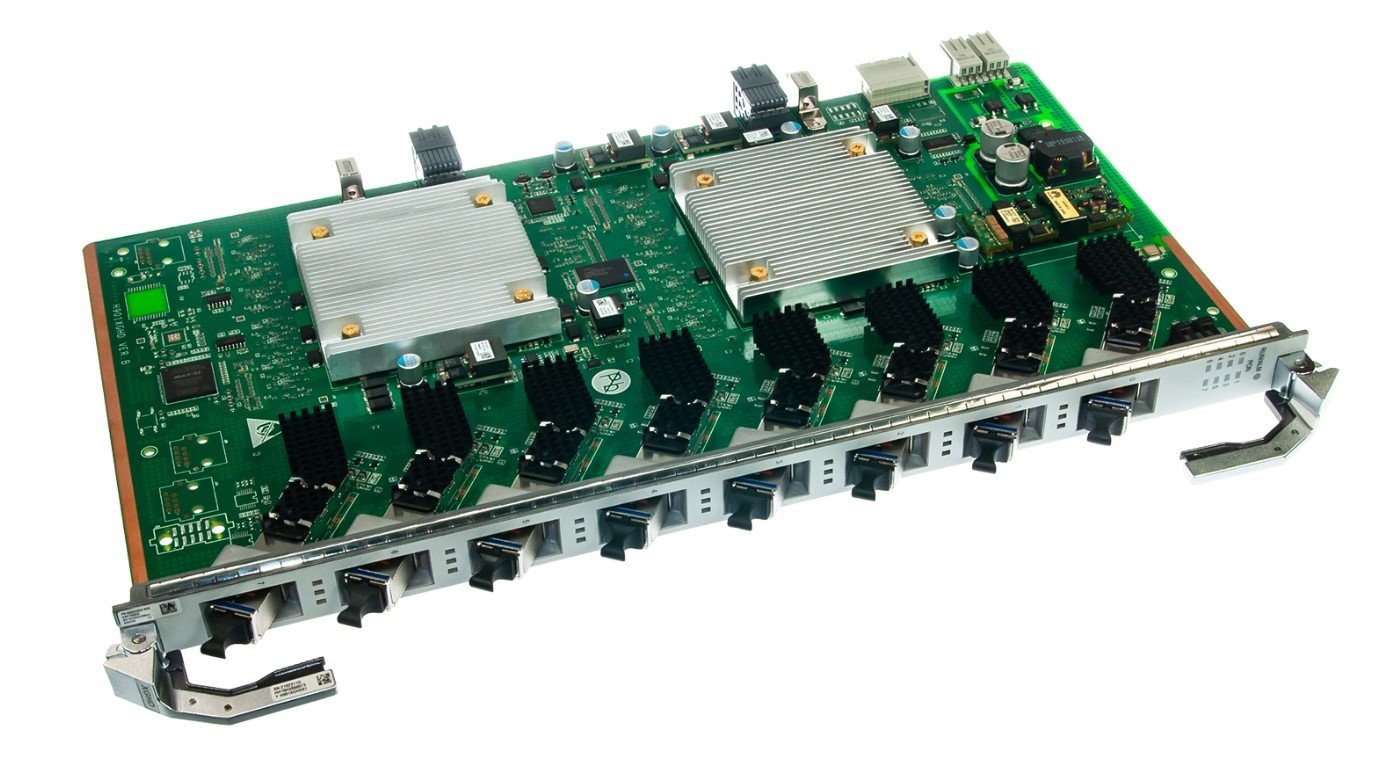

Huawei H901XGHD XG-PON Board 8x N1 Module (10 / 2,5 Gb/s)

Huawei H901XGHD – placa XGPON de 8 puertos con módulos ópticos N1

Huawei H901XGHD es una placa de línea XGPON de 8 puertos, diseñada para su uso en equipos OLT Huawei y para la construcción de redes de fibra óptica de nueva generación de alto rendimiento. La placa está equipada con 8 puertos 10G GPON (XGPON) y se suministra con 8 módulos ópticos N1, incluidos en el precio del producto.

La solución proporciona un alto ancho de banda para servicios de banda ancha exigentes, ofreciendo hasta 10 Gb/s en downstream y hasta 2,5 Gb/s en upstream. La relación máxima de división es de 1:256 por puerto, lo que permite un uso eficiente de la infraestructura PON incluso con un gran número de abonados.

8 puertos XGPON

La placa H901XGHD dispone de 8 puertos 10G GPON (XGPON). Cada puerto puede dar servicio a numerosos abonados mediante una infraestructura pasiva de fibra óptica y los divisores ópticos adecuados.

La relación máxima de división es de 1:256 por puerto, por lo que un solo puerto PON puede admitir un gran número de terminales ONU/ONT.

Alta capacidad de transmisión

La tecnología XGPON ofrece un ancho de banda considerablemente superior al de las soluciones GPON convencionales. Huawei H901XGHD ofrece:

• hasta 10 Gb/s downstream,
• hasta 2,5 Gb/s upstream,
• relación máxima de división de 1:256.

Gracias a su elevada capacidad, la placa puede utilizarse en redes que proporcionan acceso rápido a Internet, transmisión de vídeo, servicios empresariales y otros servicios de banda ancha exigentes.

Módulos ópticos N1 incluidos

Junto con la placa Huawei H901XGHD se suministran 8 módulos ópticos N1 – uno para cada puerto XGPON.

Los módulos N1 están incluidos en el precio del conjunto, por lo que la placa está preparada para su instalación sin necesidad de adquirir módulos ópticos por separado.

Gran alcance de la red PON

La H901XGHD permite establecer conexiones de gran alcance. La distancia máxima entre dos dispositivos ONU conectados al mismo puerto PON puede alcanzar hasta 40 km.

Este parámetro permite utilizar la placa también en redes de acceso extensas, en las que es importante reducir el número de elementos activos de la infraestructura.

Compatibilidad con un gran número de servicios y abonados

La placa admite hasta 2048 T-CONT por puerto PON y hasta 16 384 flujos de servicio por placa PON. Esto permite gestionar de forma eficiente grandes redes de operadores y numerosos servicios activos simultáneamente.

El tamaño máximo de una trama estándar es de 2004 B, mientras que con Jumbo Frames puede alcanzar hasta 9216 B.

Gestión del ancho de banda y QoS

Huawei H901XGHD ofrece mecanismos que permiten una gestión precisa del ancho de banda y del tráfico de red.

La placa admite, entre otras funciones:

• ONU-based shaping,
• queue-based shaping,
• grupos CAR,
• FEC en ambas direcciones,
• Load Sharing,
• variable-length OMCI.

Estas funciones permiten al operador controlar de forma eficiente el uso del ancho de banda y adaptar los parámetros de transmisión a los requisitos de cada servicio.

Protección y fiabilidad

La H901XGHD está equipada con mecanismos que aumentan la seguridad y fiabilidad de la red PON. La placa admite, entre otras funciones, Rogue ONU detection/isolation, que permite detectar y aislar terminales ONU que funcionan de forma incorrecta.

También están disponibles:

• protección de tipo B,
• apagado automático en caso de sobrecalentamiento,
• apagado automático de los puertos inactivos,
• FEC bidireccional.

Gracias a estos mecanismos, es posible reducir el impacto de los fallos de componentes individuales sobre el funcionamiento de toda la infraestructura.

Load Sharing

La placa admite la función Load Sharing, que permite distribuir eficazmente la carga dentro de la infraestructura. Esta función puede utilizarse para mejorar el aprovechamiento de los recursos disponibles y aumentar la estabilidad de la red.

D-CCAP Networking

Huawei H901XGHD también admite D-CCAP Networking, por lo que puede utilizarse en arquitecturas modernas de redes de acceso que requieren la integración de servicios de banda ancha y de infraestructura de operador.

Parámetros de memoria y direccionamiento

La placa admite un máximo de 131 072 direcciones MAC, lo que permite su funcionamiento en entornos de red grandes y complejos.

Condiciones de funcionamiento y consumo de energía

Huawei H901XGHD está diseñada para funcionar en un amplio rango de temperaturas, de -40°C a 65°C.

El consumo de energía es de:

• estático: 42 W,
• máximo: 61 W.

El amplio rango de temperatura de funcionamiento permite utilizar la placa también en entornos de operador exigentes.

Características principales

• placa de línea XGPON para equipos OLT Huawei,
• 8 × puerto 10G GPON (XGPON),
• 8 × módulo óptico N1 incluidos,
• ancho de banda máximo downstream: 10 Gb/s,
• ancho de banda máximo upstream: 2,5 Gb/s,
• relación máxima de división: 1:256 por puerto,
• distancia máxima entre ONU en un mismo puerto: 40 km,
• hasta 2048 T-CONT por puerto PON,
• hasta 16 384 flujos de servicio por placa,
• hasta 131 072 direcciones MAC,
• compatibilidad con Jumbo Frames de hasta 9216 B,
• FEC bidireccional,
• ONU-based shaping,
• queue-based shaping,
• Load Sharing,
• protección de tipo B,
• Rogue ONU detection/isolation,
• apagado automático de los puertos en caso de sobrecalentamiento,
• apagado automático de los puertos inactivos,
• compatibilidad con D-CCAP Networking,
• temperatura de funcionamiento de -40°C a 65°C.
