Περιγραφή

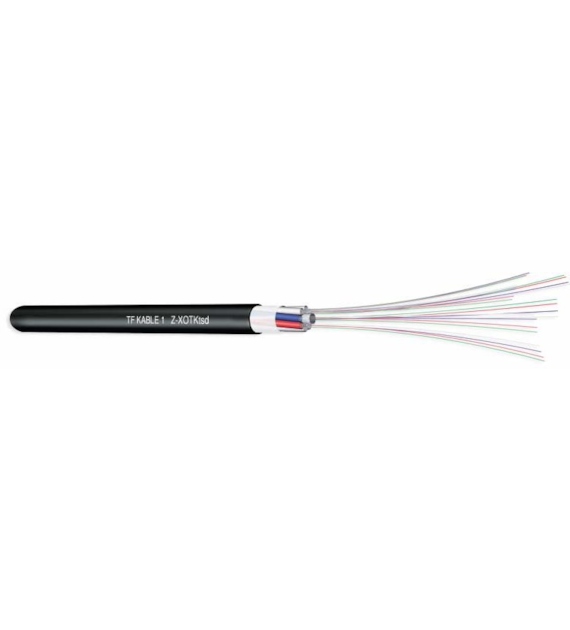

Το οπτικό καλώδιο Tele-fonika Z-XOTKtsd 96J έχει πολυσωληνωτική κατασκευή - δηλαδή τα λεπτά σωληνάρια τυλίγονται γύρω από τον κεντρικό ενισχυτικό κέρδος FRP - από γυαλί. Σε αυτήν τη συγκεκριμένη περίπτωση, έχουμε οκτώ ενεργά σωληνάρια - καθένα γεμάτο με 12 οπτικές ίνες - άρα η ένδειξη 8x12.
Η οπτική ίνα έχει μίνι-σωληνάριο με διάμετρο 1,8 mm. Σε σύγκριση με τον κλασικό σωλήνα 2,4 mm, η εξωτερική διάμετρος του καλωδίου έχει μειωθεί, επηρεάζοντας θετικά παραμέτρους όπως η ελάχιστη ακτίνα κάμψης (μειωμένη κατά 30%) και η μάζα του καλωδίου. Το καλώδιο είναι πράγματι περίπου το μισό αδύνατο σε τράβηγμα σε σύγκριση με την έκδοση με τον κλασικό σωλήνα, αλλά η σχεδόν διπλάσια μικρότερη μάζα ισορροπεί αυτήν την ισολογική. Μια επιπλέον πλεονεκτική πτυχή της μικρής μάζας είναι η απλούστευση της λογιστικής και, πάνω από όλα, η εύκολη τοποθέτηση ή εισπνοή του ελαφρού καλωδίου.
Ιδιότητες και Χρήσεις Z-XOTKtsd 96J / 1,8
Το καλώδιο μπορεί να χρησιμοποιηθεί οπουδήποτε απαιτείται αντοχή σε καιρικές συνθήκες: νερό, μεταβαλλόμενη θερμοκρασία και υπεριώδη ακτινοβολία. Ένα σημαντικό πλεονέκτημα είναι η πλήρης διηλεκτρικότητά του - που επιτρέπει τη χρήση του κοντά σε γραμμές χαμηλής, μεσαίας και υψηλής τάσης.
Το οπτικό καλώδιο Tele-Fonika Z-XOTKtsd 96J / 1,8 προορίζεται για εγκατάσταση κυρίως σε σωληνώσεις οπτικών ινών όπως Ο32, Ο40 ή ενδεχομένως σε πρωτογενή αποχέτευση Ο110. Λόγω της απουσίας εξωτερικής ενίσχυσης και της σχετικά χαμηλής μάζας, είναι ιδανικό για εισπνοή σε καλωδιακές σωληνώσεις, ενώ λιγότερο κατάλληλο για μηχανική έλξη σε καλωδιακές αποχετεύσεις. Στην πράξη, χρησιμοποιείται επίσης για εγκατάσταση σε ελεύθερες σωληνώσεις tt, όπου κατά την εγκατάσταση δεν θα υπερβεί η δύναμη των 1 kN.
Προδιαγραφές:
αριθμός ινών 96
τύπος ίνας μονο
τρόπικη G.652D
διάμετρος μοναδικού σωλήνα 1,8 mm
αριθμός ενεργών σωληνώσεων 8
αριθμός στοιχείων γεμίσματος 0
ενισχυτικό στοιχείο κεντρικό κέρδος FRP
εξωτερική διάμετρος καλωδίου 9,2 mm
μάζα καλωδίου 70 kg/km
εξωτερική περίβλημα μαύρο, HDPE, ανθεκτικό στην υπεριώδη ακτινοβολία
θερμοκρασία εγκατάστασης -15 °C ÷ +60 °C
θερμοκρασία λειτουργίας -40 °C ÷ +70 °C
μέγιστη δύναμη έλξης δυναμική 1500N
στατική 750N
ελάχιστη ακτίνα κάμψης δυναμική 140 mm
στατική 180 mm
τύπος συσκευασίας καλωδιακός τύμπανο, αναδρομικό
