Studnie kablowe teletechniczne –

kompleksowe rozwiązania dla infrastruktury sieciowej

Oferujemy prefabrykowane studnie kablowe teletechniczne przeznaczone do budowy kanalizacji kablowej dla sieci telekomunikacyjnych, energetycznych i technicznych. Nasze studnie znajdują zastosowanie zarówno w inwestycjach liniowych, jak i w rozbudowanych sieciach magistralnych oraz rozdzielczych – od chodników i terenów zielonych, po drogi, place manewrowe i obszary o bardzo dużych obciążeniach ruchem.

Produkujemy studnie w szerokim zakresie typów konstrukcyjnych, klas obciążenia oraz konfiguracji wyposażenia, zgodnie z obowiązującymi normami i wymaganiami projektowymi.

Wszechstronne zastosowanie
w każdej inwestycji

Nasze studnie sprawdzają się w najtrudniejszych warunkach – od chodników miejskich po pasy startowe lotnisk.

Infrastruktura miejska

Pasy drogowe, chodniki, parkingi, oświetlenie uliczne.

Przemysł i logistyka

Centra logistyczne, strefy przemysłowe, rampy rozładunkowe.

Sieci operatorskie

FTTH, FTTB, sieci szkieletowe, osiedla mieszkaniowe.

Kanały technologiczne

Budowa rurociągów i kanałów teletechnicznych

Klasy obciążenia studni kablowych – jak dobrać odpowiednie zwieńczenie?

Dobór klasy obciążenia zwieńczenia studni zależny jest od miejsca jej zabudowy. Zgodnie z normą PN-EN 124, oferujemy studnie i zwieńczenia w następujących klasach:

Uwaga: Klasyfikacja stanowi zalecenie producenta. Ostateczny dobór klasy obciążenia powinien być dokonany przez projektanta. W przypadku wątpliwości zaleca się zastosowanie klasy wyższej.

Rodzaje studni kablowych – SK, SKO, SKR, SKMP

W naszej ofercie znajdują się wszystkie podstawowe typy studni stosowane w polskiej telekomunikacji:

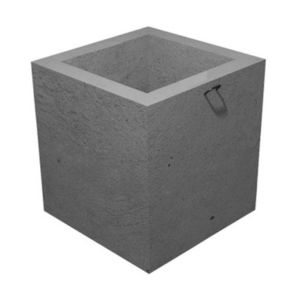

Studnie kablowe SK

Studnie przelotowe i narożne dla kanalizacji 1-, 2-, 4- i 6-otworowej. Dostępne w wersjach jedno- i wieloelementowych.

Studnie rozdzielcze SKR

Przeznaczone do budowy sieci rozdzielczych. Umożliwiają elastyczne prowadzenie tras kablowych dzięki zaślepionym otworom.

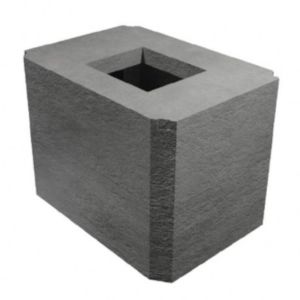

Studnie SKO

Uniwersalne studnie do kanalizacji od 1 do 12 (a także 16) otworów. Występują w wersjach:
płytkich i głębokich, przelotowych, narożnych i odgałęźnych, z płytą denną lub jako monolit.

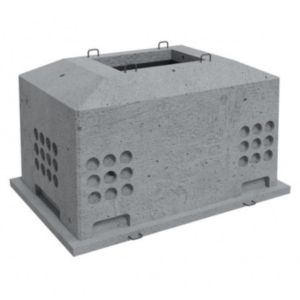

Studnie SKMP / SKSA

Rozwiązania do dużych sieci magistralnych – nawet do 48 otworów. Stosowane w głównych ciągach infrastruktury teletechnicznej.

Zabezpieczenia i akcesoria do studni kablowych

Σωλήνας Στήριξης για Φρεάτιο SKR-1

Σύμβολο: SKR-1-RURA-WSPORCZA

Διπλή Μεντεσές Καλωδίων

Σύμβολο: UCHWYT-DWUKABLOWY

Τριπλή Αντίκατασταση Καλωδίων

Σύμβολο: UCHWYT-TRZYKABLOWY

Κρίκος για ανοιγματικά πηγάδια

Σύμβολο: HAK-DO-STUDNI

Σωλήνας Υποστήριξης για Καλωδιοθήκη SR-2

Σύμβολο: SK-2-RURA-WSPORCZA

Technologia wykonania i właściwości studni

prefabrykaty betonowe o wysokiej wytrzymałości,
konstrukcje jedno-, dwu- i wieloelementowe,
możliwość wykonania jako monolit (korpus + płyta denna),
wysoka szczelność i trwałość,
odporność na warunki gruntowo-wodne,
kompatybilność z systemami kanalizacji O110 mm oraz O40 mm (światłowody).

Technologia wykonania i właściwości ram i pokryw

Oferujemy kompletne systemy zwieńczeń:
- ramy lekkie i ciężkie (RL1, RL2, RSKO, RC),
- pokrywy lekkie i ciężkie,
- pokrywy bierne, ryglowane oraz do wypełnienia,
- materiały wykonania: stal, stal ocynkowana , żeliwo, stal nierdzewna.
- Krajowej Oceny Technicznej IBDiM-KOT-2020/0616

Konfiguracja budowy studni kablowych

Studnie kablowe betonowe Fiberm mogą być konfigurowane zgodnie z wymaganiami inwestycji oraz warunkami eksploatacyjnymi. Oferujemy pokrywy pełne lub wentylowane z wywietrznikiem, zapewniające odpowiednią ochronę i wentylację infrastruktury kablowej. W zależności od potrzeb dostępne są ramy wbudowane w korpus studni lub ramy oddzielne, co umożliwia elastyczny montaż i dopasowanie do nawierzchni.

Konstrukcja studni kablowej może być wykonana jako korpus jednoelementowy lub dwuelementowy, co ułatwia transport i montaż w różnych warunkach terenowych. Dzięki szerokim możliwościom konfiguracji studzienki kablowe Fiberm stanowią trwałe, bezpieczne i niezawodne rozwiązanie dla infrastruktury teletechnicznej i telekomunikacyjnej.

Kompatybilność ram

W przypadku klasy obciążenia A15 stosowany jest wywietrznik plastikowy, który zapewnia skuteczną wentylację studni przy zachowaniu niskiej masy i łatwości montażu. Natomiast w wyższych klasach obciążenia wykorzystywany jest wywietrznik żeliwny, gwarantujący wysoką odporność mechaniczną oraz trwałość w miejscach narażonych na większe obciążenia, takich jak drogi czy strefy przemysłowe.

Nasze studnie kablowe dostępne są w wersjach z ramą wbudowaną bezpośrednio w korpus studni oraz z ramą oddzielną, co umożliwia elastyczne dopasowanie do wymagań projektowych i montażowych. Oba rozwiązania zapewniają stabilność, szczelność oraz długotrwałe użytkowanie.

Dodatkowym atutem naszych studni jest możliwość montażu zewnętrznej, wolnostojącej szafy typu Fiberm SZW, co pozwala na łatwą rozbudowę infrastruktury oraz bezpieczne umiejscowienie urządzeń telekomunikacyjnych bezpośrednio nad studnią kablową.

Konfiguracja pokryw

Oferujemy pokrywy do studni kablowych dostosowane do różnych warunków eksploatacyjnych oraz klas obciążenia. W zależności od potrzeb dostępne są pokrywy z wywietrznikiem lub bez wywietrznika, co pozwala na optymalne dopasowanie rozwiązania do specyfiki danej instalacji teletechnicznej i telekomunikacyjnej.

W przypadku klasy obciążenia A15 stosowany jest wywietrznik plastikowy, który zapewnia skuteczną wentylację studni przy zachowaniu niskiej masy i łatwości montażu. Natomiast w wyższych klasach obciążenia wykorzystywany jest wywietrznik żeliwny, gwarantujący wysoką odporność mechaniczną oraz trwałość w miejscach narażonych na większe obciążenia, takich jak drogi czy strefy przemysłowe.
Dodatkowo, do ram typu SKR istnieje możliwość montażu dwóch pokryw typu SK1 ułożonych obok siebie, co pozwala na zwiększenie powierzchni dostępowej do wnętrza studni. Takie rozwiązanie znacząco ułatwia prowadzenie prac montażowych i serwisowych oraz zapewnia wygodny dostęp do infrastruktury kablowej, szczególnie w przypadku rozbudowanych instalacji teletechnicznych.
Dodatkowo oferujemy pokrywy do studni kablowych przystosowane do wypełnienia kostką brukową, co pozwala na estetyczne dopasowanie studni do nawierzchni.

Wewnętrzne zabezpieczenie studni kablowych

Oferujemy wewnętrzne zabezpieczenie studni kablowych, które skutecznie chroni infrastrukturę telekomunikacyjną przed dostępem osób nieuprawnionych. Rozwiązanie montowane jest pod pokrywą zewnętrzną, bez konieczności ingerencji w konstrukcję studni.

Na życzenie klienta istnieje możliwość umieszczenia logo operatora na wywietrzniku. Ramy i pokrywy dostępne są w wykonaniu stalowym, ocynkowanym lub żeliwnym, w zależności od klasy obciążenia. Standardowo zwieńczenia studni nie posiadają zabezpieczeń przeciwwłamaniowych, jednak mogą zostać wyposażone w zamek ryglowany (RY) lub dodatkową wewnętrzną pokrywę zabezpieczającą z zamkiem systemowym.

Wewnętrzne pokrywy zabezpieczające pasują do znormalizowanych studni kablowych oraz – dzięki regulacji – do rozwiązań niestandardowych. Stalowa, kratowa konstrukcja zapewnia ochronę przed włamaniem, jednocześnie umożliwiając wentylację wnętrza studni oraz montaż czujników gazu. Montaż nie wymaga zmian konstrukcyjnych i gwarantuje trwałe oraz bezpieczne użytkowanie.

1. Pokrywa zewnętrzna studni 2. Rama wewnętrzna studni 3. Pokrywa zabezpieczająca 4. Zamek systemowy 5. Konstrukcja betonowa studni 6. Kable sieci telekomunikacyjnej 7. Elementy mocujące
