Περιγραφή

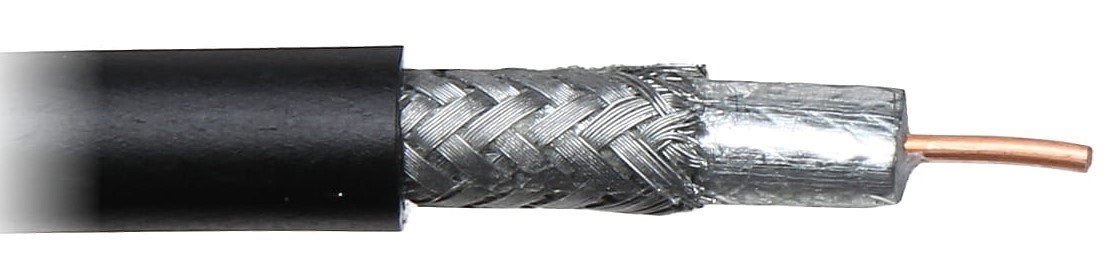

Το CTF-167/ZEL είναι ένας σύγχρονος καλώδιος με αντίσταση 75 Ω που χαρακτηρίζεται από εξαιρετικά καλά ηλεκτρικά και μηχανικά χαρακτηριστικά. Η επίστρωσή του με πολυαιθυλένιο (PE) είναι ανθεκτική στην ηλιακή ακτινοβολία UV και την υγρασία.
Ο καλώδιος είναι ζελοποιημένος, επομένως μπορεί να τοποθετηθεί στο έδαφος χωρίς επιπλέον προστασία.
Τεχνικά χαρακτηριστικά:
Μήκος: Έως 100 μέτρα. Τιμή ανά μέτρο.
Καλώδιο: CTF 167
Εσωτερικός αγωγός: Ø 1.63 mm Χαλκός
Διηλεκτρικό: Ø 7.11 mm (φυσικά αφρώδες)
Οθόνη: 2 x Αλουμίνιο/ΠΕΤ Φύλλο - Ζελατίνα
Ανάκλωση: Αλουμίνιος Σύρμα
Πυκνότητα ανάκλωσης: 60 %
Εξωτερική επένδυση: Ø 10.1 mm PE
Χρώμα επένδυσης: Μαύρο
Αντίσταση: 75 Ω ± 3 Ω
Χωρητικότητα: 54 pF/m ± 2
Αντίσταση αγωγού για συνεχές ρεύμα: 9 Ω/km
Αποτελεσματικότητα οθόνης: > 110 dB @30 ... 1000 MHz
Απόσβεση από ανεπάρκεια: 24 dB @470 MHz, 20 dB @1000 MHz, 18 dB @3000 MHz
Παράγοντας συντόμευσης κύματος: 85 %
Βάρος: 35 kg/km
Απόσβεση καλωδίου σε απόσταση 100m: 3.1 dB @ 50 MHz, 6.1 dB @ 200 MHz, 9.1 dB @ 450 MHz, 12.9 dB @ 860 MHz, 14.3 dB @ 1000 MHz, 17.1 dB @ 1350 MHz, 20.1 dB @ 1750 MHz, 23 dB @ 2150 MHz, 27.3 dB @ 3000 MHz
